Protections périmétriques pour la logistique et les entrepôts : comment organiser la sécurité des zones, des machines et des flux
Dans les entrepôts et les centres logistiques, les protections périmétriques ne servent pas seulement à protéger les machines, mais aussi à mettre de l'ordre dans les flux et à délimiter les zones. Distinguer où une protection normée est nécessaire et où une cloison de séparation suffit est essentiel pour concevoir un agencement sûr dans un entrepôt.
Protections périmétriques pour la logistique : de quoi s'agit-il et à quoi servent-elles
Les protections périmétriques pour la logistique sont des systèmes modulaires industriels utilisés pour délimiter les zones d’un entrepôt ou d’une installation d’intralogistique. Elles peuvent répondre à différents besoins, le plus souvent liés à la sécurité ou à l’organisation des espaces, par exemple :
- délimiter les zones de stockage et de picking ;
- séparer les allées piétonnes des zones de manutention ;
- ségréguer les robots industriels et les cellules automatisées ;
- protéger les bandes transporteuses et les systèmes de transport automatique des marchandises ;
- créer des zones contrôlées pour le chargement, le déchargement ou la recharge des batteries ;
- organiser l’agencement des ateliers et des zones opérationnelles.
Avec la croissance de l’automatisation industrielle, chariots élévateurs, AGV et AMR, bandes transporteuses, trieurs, transstockeurs et cellules de palettisation robotisée peuvent coexister dans un même espace logistique, avec bien sûr les opérateurs. Un grand nombre d’engins et de personnes évoluant dans le même environnement de travail multiplie les points de contact à gérer : une protection périmétrique correctement conçue contribue à définir ces limites.
Protection ou cloison de séparation ? La distinction qui oriente le choix
Toutes les clôtures industrielles dans les entrepôts logistiques ne remplissent pas toutes la même fonction, et les normes et exigences applicables en dépendent :
- la protection fixe périmétrique protège les personnes contre les dangers d’une machine, comme par exemple une bande transporteuse, un système de convoyage ou une ligne automatique. Dans ce cas, les normes relatives aux protections industrielles et à l’évaluation des risques s’appliquent, et les accès doivent être gérés avec des portes et des systèmes de verrouillage adéquats (contrôle d’accès) ;
- la cloison de séparation est utilisée pour séparer physiquement les ateliers, les couloirs et les zones de stockage. Elle n’assure pas de fonction de protection au sens de la norme EN ISO 14120, mais constitue un élément de ségrégation physique. Lorsqu’il n’y a aucun risque d’impact lié aux machines, la résistance aux chocs requise est faible.
La distinction est importante : la fonction du système et les exigences correspondantes doivent être définies en fonction de l’analyse des risques en entrepôt, y compris les éventuels risques de choc générés par les engins de manutention.
Les normes à connaître pour concevoir les protections périmétriques industrielles
Pour concevoir et dimensionner les protections périmétriques dans des contextes industriels, il faut se référer au cadre normatif en vigueur, qui s’applique également à la logistique et aux entrepôts :
- EN ISO 12100, qui définit les principes de conception des machines industrielles et le processus d’évaluation et de réduction du risque ;
- EN ISO 14120, qui précise les exigences relatives à la conception, à la construction et à l’installation des protections fixes et mobiles ;
- EN ISO 13857, qui concerne les distances de sécurité par rapport aux machines pour empêcher d’atteindre les zones dangereuses avec les membres supérieurs et inférieurs, dont dépendent la hauteur des protections et la dimension des ouvertures ;
- EN ISO 10218-2:2025, qui spécifie les exigences de sécurité pour les applications et cellules de robots industriels, comme par exemple les îlots de palettisation ;
- Règlement Machines (UE) 2023/1230, qui remplacera à partir du 20 janvier 2027 la Directive Machines 2006/42/CE et auquel devront se conformer les machines mises sur le marché après cette date.

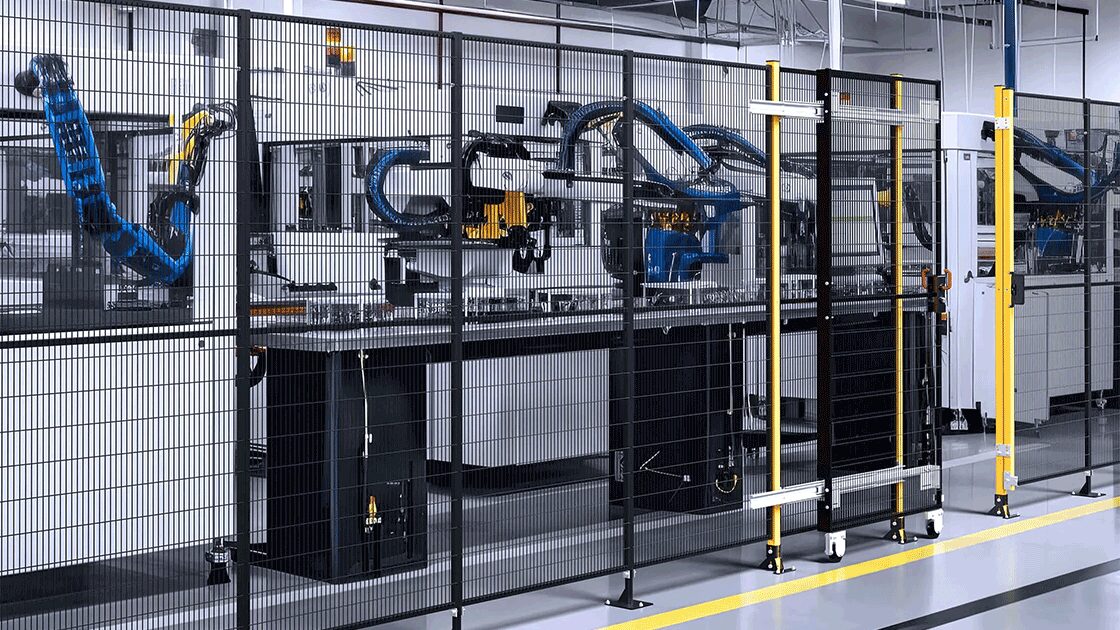

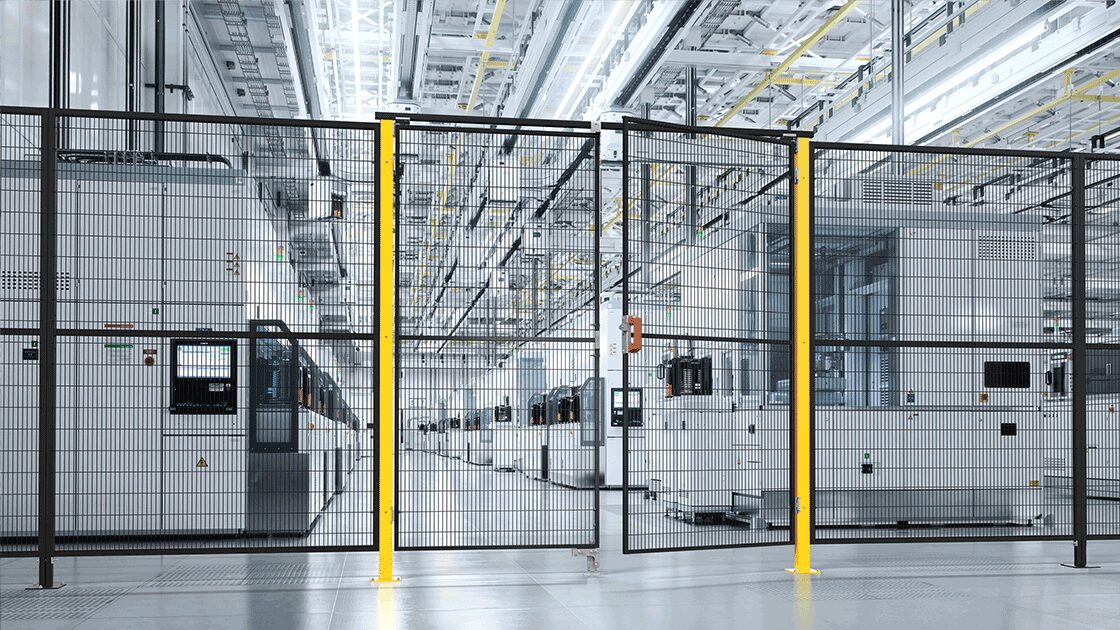

FastGuard 20 : la cloison modulable pour entrepôts et zones logistiques
Pour séparer les zones d’entrepôt où les machines ne présentent aucun risque d’impact, Satech propose FastGuard 20. Il s’agit d’un système de panneaux de séparation grillagés pour bâtiments industriels et entrepôts, avec des panneaux en treillis électrosoudé et un cadre de 20 mm montés sur des bases à fourche et sans poteaux traditionnels, conçus pour obtenir différentes dimensions et configurations en combinant des éléments standard.
Les principales caractéristiques de FastGuard 20
- La modularité, avec 7 largeurs standard (de 200 à 1500 mm) qui, combinées, permettent de couvrir toutes les dimensions intermédiaires par pas de 100 mm, et des hauteurs de protection de 1620 et 2220 mm.
- La rapidité de montage : une seule personne suffit, grâce aux bases au sol, au panneau inséré par le haut et aux fixations imperdables à serrer, avec un gain de temps de montage pouvant atteindre 70 % par rapport aux systèmes traditionnels.
- La visibilité, avec sa maille ajourée (20 x 100 x 3 mm) qui laisse passer la lumière et l'air et permet le contrôle visuel des zones ségréguées, utile pour les audits et les inventaires.
- Une résistance aux impacts minimale de 390 J, testée selon la norme EN ISO 14120.

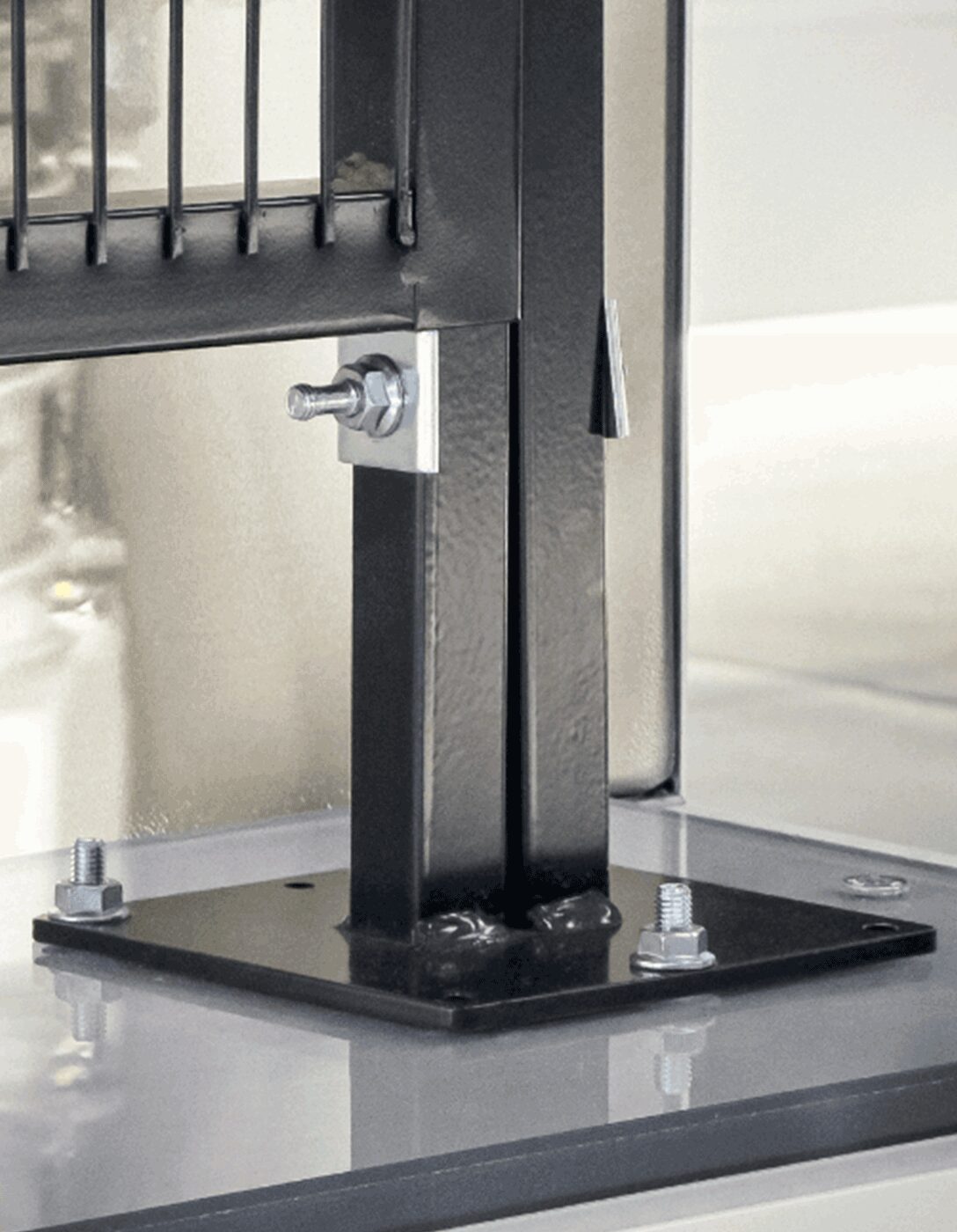

- La structure sans poteaux, avec des bases stables (140 x 140 x 5 mm) à trois points d'ancrage et à inclinaison réglable, même sur des sols irréguliers.
- La finition par peinture en poudre, uniquement pour les panneaux, en RAL 9005, 1021 et 7035 (autres coloris disponibles avec CustomGuard), pour usage intérieur.
Où utiliser FastGuard 20 : les applications en entrepôt
Les cloisons de séparation dans les zones d'entrepôt définissent les limites, limitent les accès non autorisés et s'intègrent à l'agencement et aux procédures HSE. Les applications les plus fréquentes de FastGuard 20 dans les entrepôts logistiques comprennent :
- zone outils et équipements : FastGuard 20 trace un périmètre clair qui évite les accès non autorisés et les erreurs de prélèvement et simplifie les inventaires tournants ;
- ateliers et zones de stockage : grâce à FastGuard 20, il est possible de tracer des limites nettes entre le picking, le stockage, les retours et les marchandises entrantes, avec moins de croisements critiques entre les flux ;
- séparation entre la logistique et la production, en délimitant avec FastGuard 20 des couloirs d'échange contrôlés, avec des accès dédiés et des zones tampons ;
- allées piétonnes et passages surveillés : dans les zones à fort trafic de chariots, FastGuard 20 permet la séparation entre piétons et engins et concentre la traversée sur des points dédiés ;
- zones de recharge des batteries de chariots : FastGuard 20 isole la zone de recharge du trafic des véhicules et des piétons ;
- quais et zones de tunnel : FastGuard 20 définit le périmètre des zones de chargement et de déchargement, en délimitant des zones de stockage temporaire autour des portes.
Il faut garder à l'esprit que lorsque FastGuard est utilisé comme cloison de séparation de zone dans un entrepôt, il ne remplit pas la fonction de protection périmétrique au sens de la norme EN ISO 14120 : le choix de l'usage approprié doit toujours découler de l'évaluation des risques.

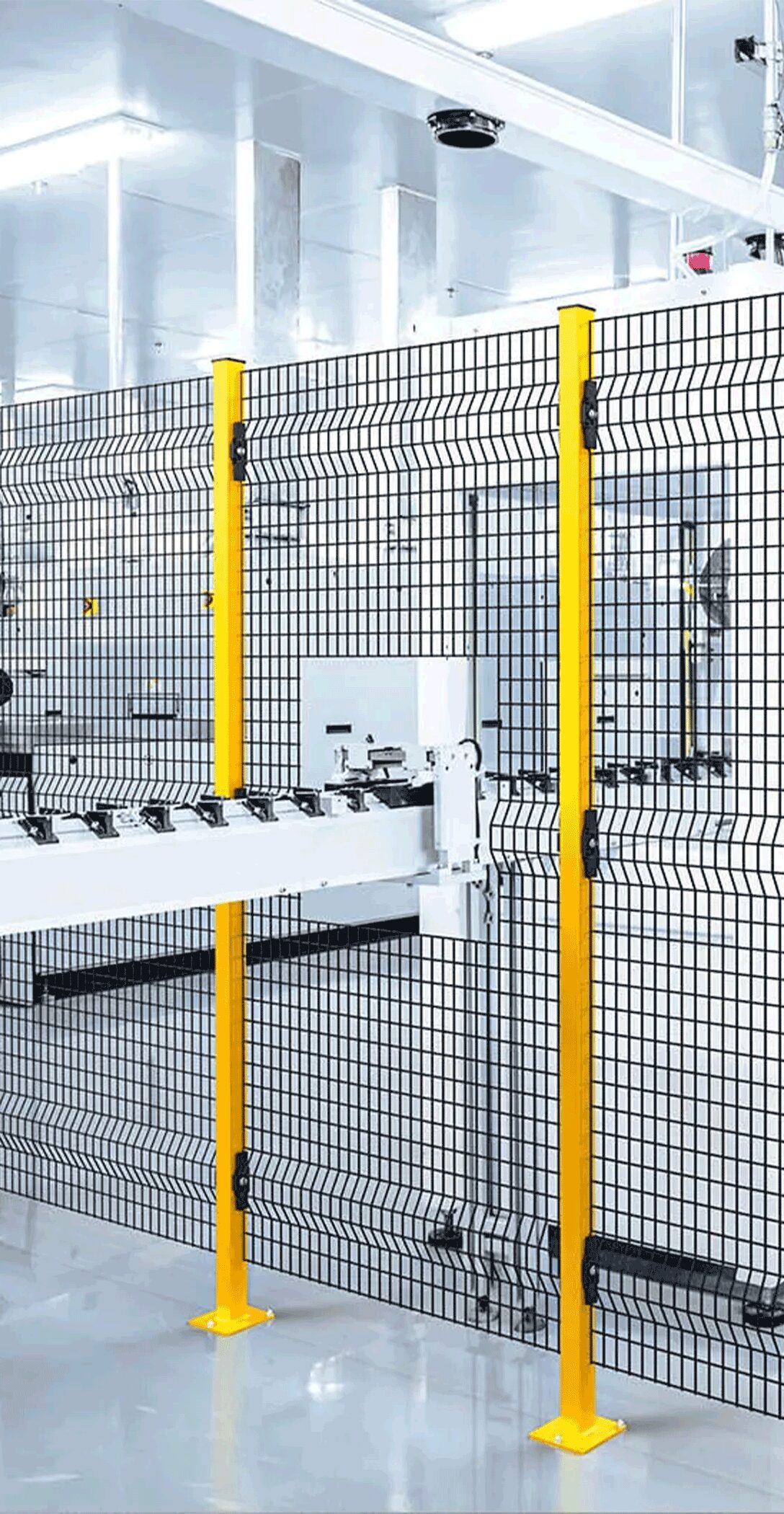

Protection des convoyeurs et bandes transporteuses : AdaptaGuard, la protection fixe sans cadre
Pour la protection des bandes transporteuses, convoyeurs et systèmes de transport automatiques dans les installations logistiques industrielles, Satech propose AdaptaGuard, la protection fixe sans cadre conçue pour s'adapter même à des agencements complexes, rendant inaccessibles les zones dangereuses pendant le fonctionnement normal des machines.
Le treillis électrosoudé peut en effet être découpé et façonné directement sur site, pour réaliser sur mesure des découpes, des angles et des adaptations autour de colonnes, de tuyauteries ou d'autres obstacles, sans devoir remplacer le panneau. Cette caractéristique est particulièrement utile dans les installations logistiques où le périmètre de sécurité doit suivre précisément le tracé du convoyeur et laisser dégagés les espaces nécessaires à la manutention et à la maintenance.
Ainsi, AdaptaGuard combine flexibilité d'installation, visibilité et protection des zones dangereuses, avec des panneaux en treillis de 4 mm et une configuration développée selon la norme EN ISO 14120.
Questions fréquentes sur les protections périmétriques pour la logistique
Quand est-il avantageux d'utiliser FastGuard 20 dans un entrepôt ?
FastGuard 20 est indiqué lorsqu'il faut une solution modulable pour la séparation de zones, ou pour des applications où le niveau d'impact requis par l'analyse des risques est limité. La résistance minimale de FastGuard 20 est de 390 J.
FastGuard 20 protège-t-il contre les chocs des chariots élévateurs ?
FastGuard n'est pas conçu pour résister aux chocs des chariots élévateurs. Lorsqu'il existe un risque important d'impact des engins sur des racks, des angles, des quais ou d'autres structures, des protections correctement dimensionnées par rapport au scénario d'impact doivent être évaluées.
Comment protéger un convoyeur ?
Lorsque le convoyeur ou le système automatique présente une zone dangereuse accessible, la solution peut nécessiter une protection périmétrique avec des accès et des dispositifs de sécurité cohérents avec l'évaluation des risques et avec les normes applicables.
Comment séparer les piétons et les chariots élévateurs dans un entrepôt ?
La séparation peut être réalisée au moyen de barrières physiques, de parcours dédiés, de passages contrôlés et de systèmes de sécurité active. La configuration dépend de l'agencement, des flux et des scénarios d'interaction entre les personnes et les engins.
Les protections périmétriques en entrepôt peuvent-elles être reconfigurées ?
Les systèmes modulables peuvent être conçus pour permettre la reconfiguration de l'agencement, une caractéristique particulièrement utile dans les entrepôts et les installations logistiques soumis à des changements fréquents. FastGuard 20 est conçu avec des composants modulables réutilisables lors de la reconfiguration du système.
Satech peut-il accompagner la conception de la solution ?
Oui. La conception peut partir de l'analyse de l'agencement et aboutir à la définition de la solution, des accès et des composants nécessaires. Satech met en outre à disposition des modèles 3D de ses systèmes et des services d'assistance technique.
Un entrepôt sûr se conçoit en partant de ses limites
C'est à la limite entre deux zones que se joue une grande partie de la sécurité d'un entrepôt. Une cloison de séparation bien conçue rend les flux lisibles et la protection adaptée protège les machines et les convoyeurs. FastGuard 20 est le point de départ des protections périmétriques pour le secteur de la logistique : la clôture de sécurité la plus rapide à installer et la plus simple à reconfigurer.
