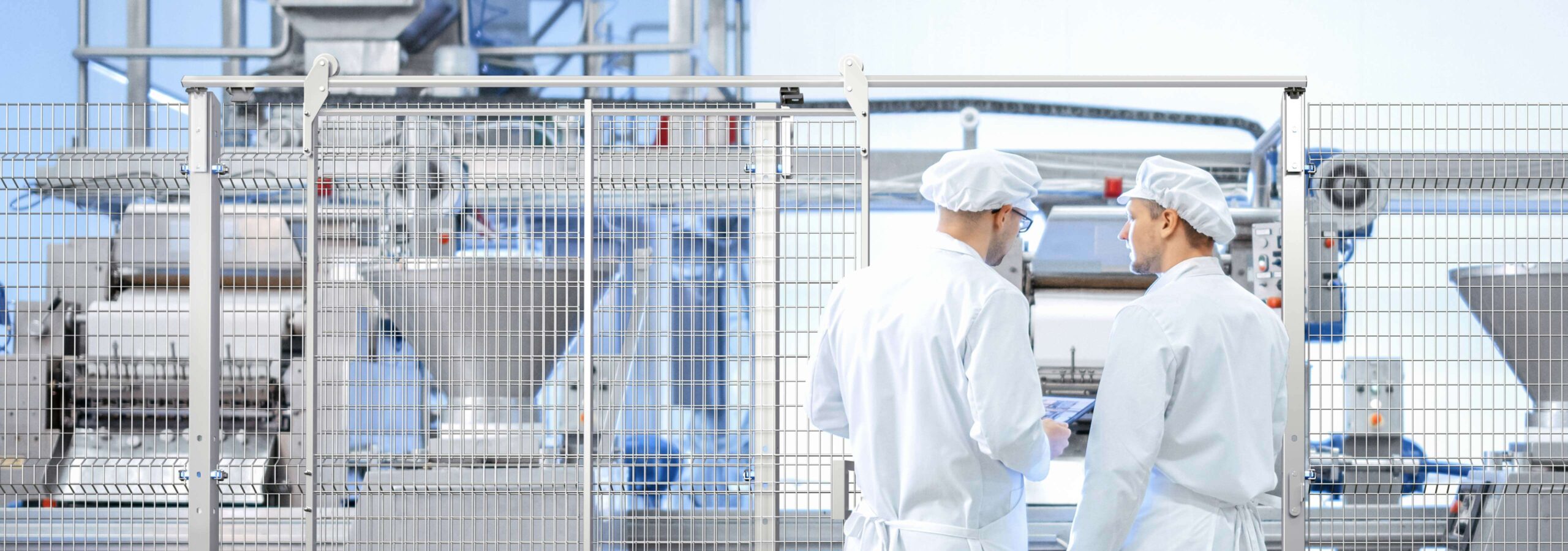

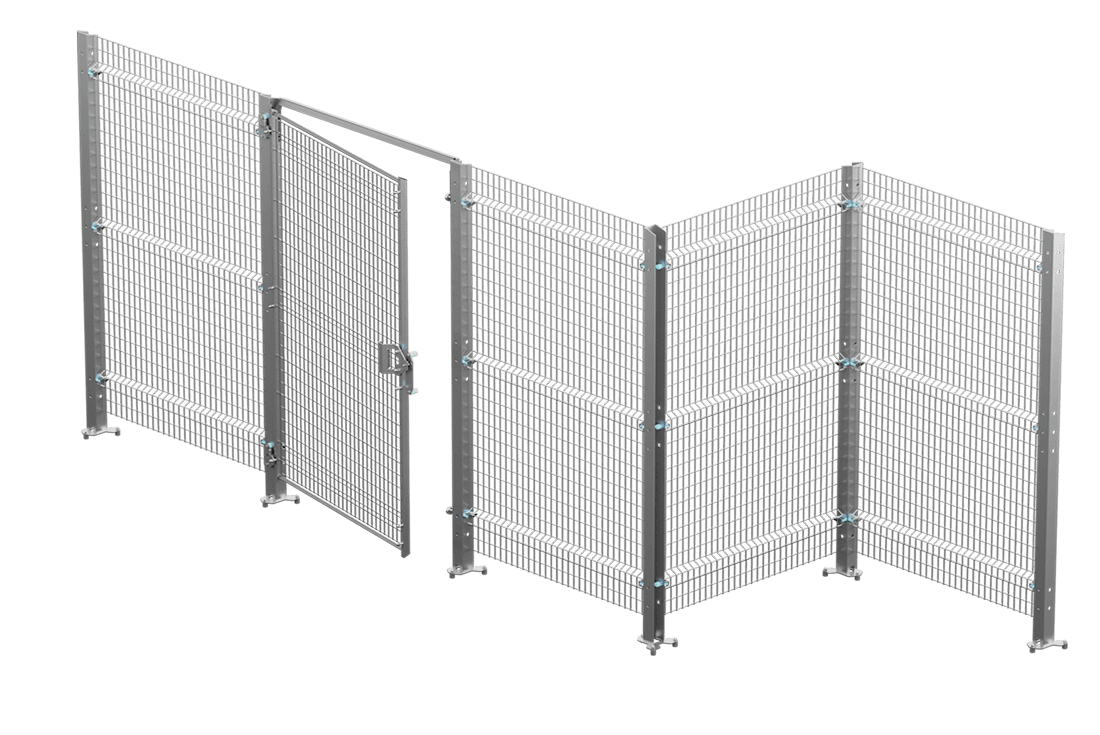

Protections grillagées en Inox BlueGuard
Caractéristiques principales du Système
Panneaux
- MAILLE (mm)
- 32 x 68 x 4
- FENTE (mm)
- 28 x 64
- LARGEURS (mm)
- 48499614761988
4 LARGEURS, IDÉALES POUR VOTRE CONFIGURATION
Les 4 largeurs modulables standard du panneau BlueGuard sont pensées pour délimiter tout type de configuration. Le panneau sans cadre peut être adapté facilement sur le chantier pour obtenir des tailles intermédiaires par tranche de 32 mm.
- HAUTEURS (mm)
- 2080
Poteaux
- BASE
- à 3 points d’ancrage, avec entretoises au sol
- HAUTEURS (mm)
- 2240
Matériaux
- POTEAUX, PANNEAUX
- Acier inoxydable AISI 304L de haute qualité, passivé
- TECHNOPOLYMÈRE
- DOMAMID® 6G30FC pour aliments

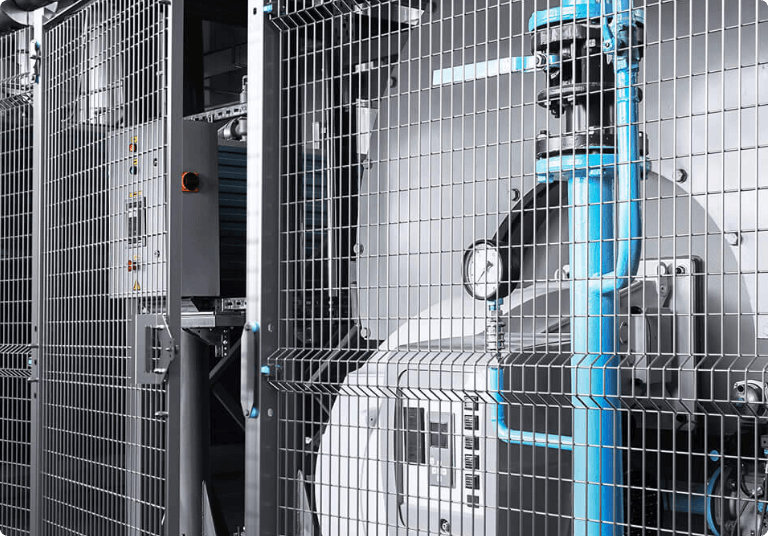

Panneaux modulables sans cadre en acier Inox
Polyvalents, solides, adaptables
Conception hygiénique
en 4 étapes
Surfaces de contact réduites
Structure ouverte et surfaces inclinées
Entretoises au sol
Soudures TIG
Sécurité maximale - Matériaux de qualité alimentaire
Afin d’éviter toute contamination, tous les composants de BlueGuard sont réalisés en acier inoxydable AISI 304L de haute qualité passivé. Les fixations sont également équipées d'embouts en DOMAMID® 6G30FC, certifié pour l’usage alimentaire.
Testée sur plus de 2000 cycles de lavage avec des détergents
Les protections grillagées en acier inoxydable BlueGuard sont soumises à de rigoureux tests de résistance pour 2 000 cycles de lavage (6 années d'utilisation) avec les principaux détergents ECOLAB® : TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3.
Développé selon les normes d’hygiène les plus élevées
BlueGuard est fabriqué selon les standards les plus élevées et les lignes directrices de conception hygiénique requises par les réglementations pour les secteurs agroalimentaire, chimique et pharmaceutique, y compris EN 1672-2, EN ISO 14159, EHEDG Doc.8 et Doc.13.

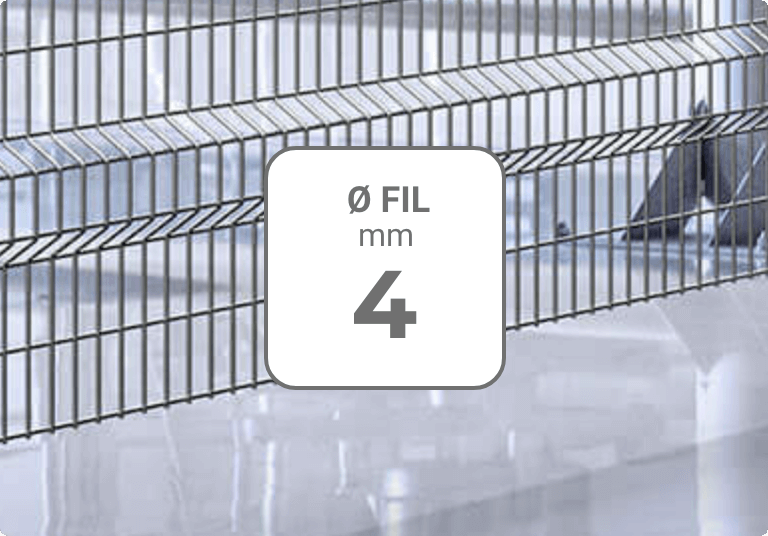

Sûre et résistante

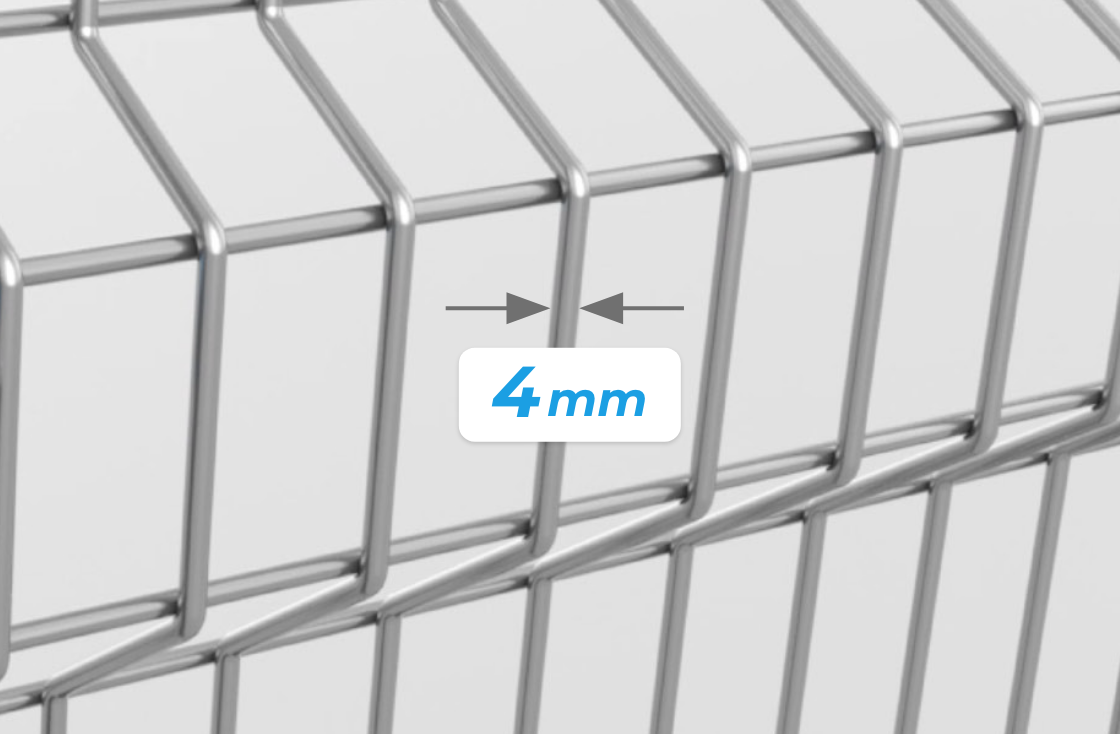

Le panneau en acier AISI 304L de 4 mm de diamètre est renforcé par de larges nervures de renfort qui absorbent dynamiquement les impacts éventuels.
Simple et ergonomique
Un seul type de poteau pour le montage linéaire, angulaire et des portes réduit les temps de préparation.

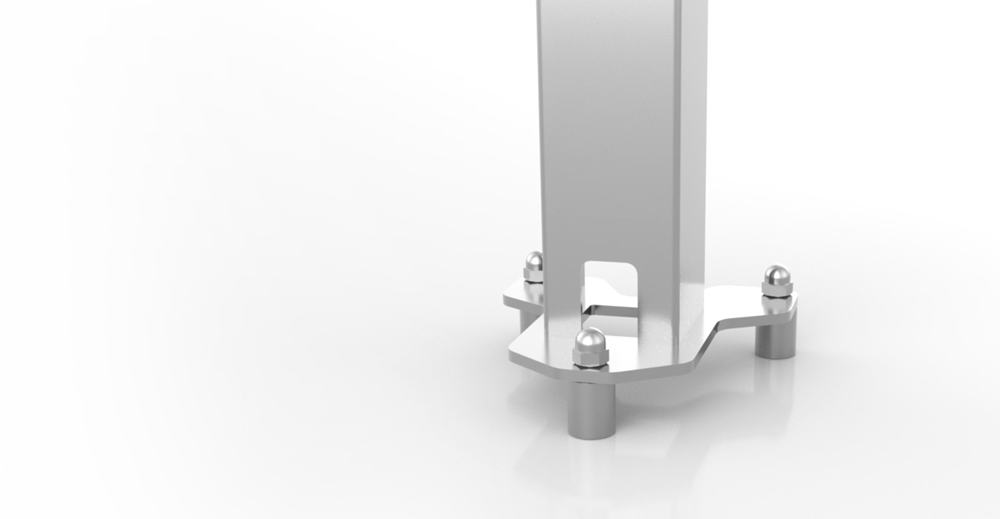

Nouvelle base à 3 points
- Stabilité et résistance
- Fixation au sol optimisée
- Inclinable jusqu’à 10° (avec pied dédié)
Montage simple

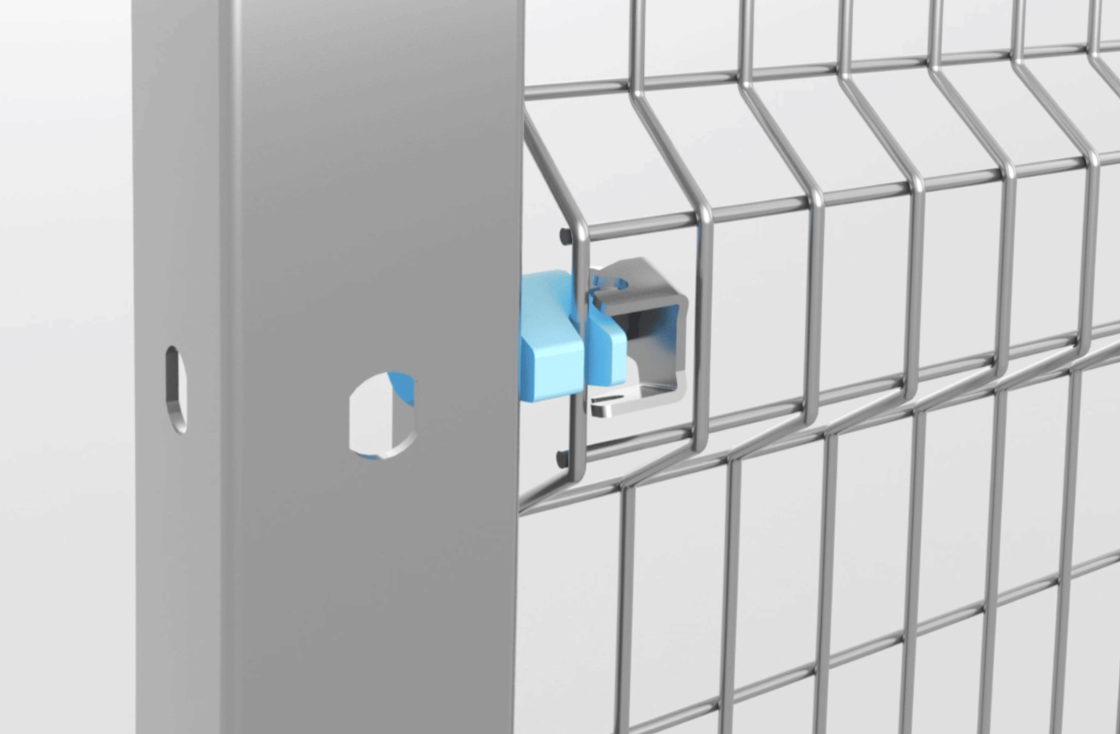

BlueGuard est facile à monter : la connexion du panneau aux poteaux avec profil en “U” se fait à l’aide de robustes connexions rapides imperdables conformément à la Directive Machines 2006/42/CE.

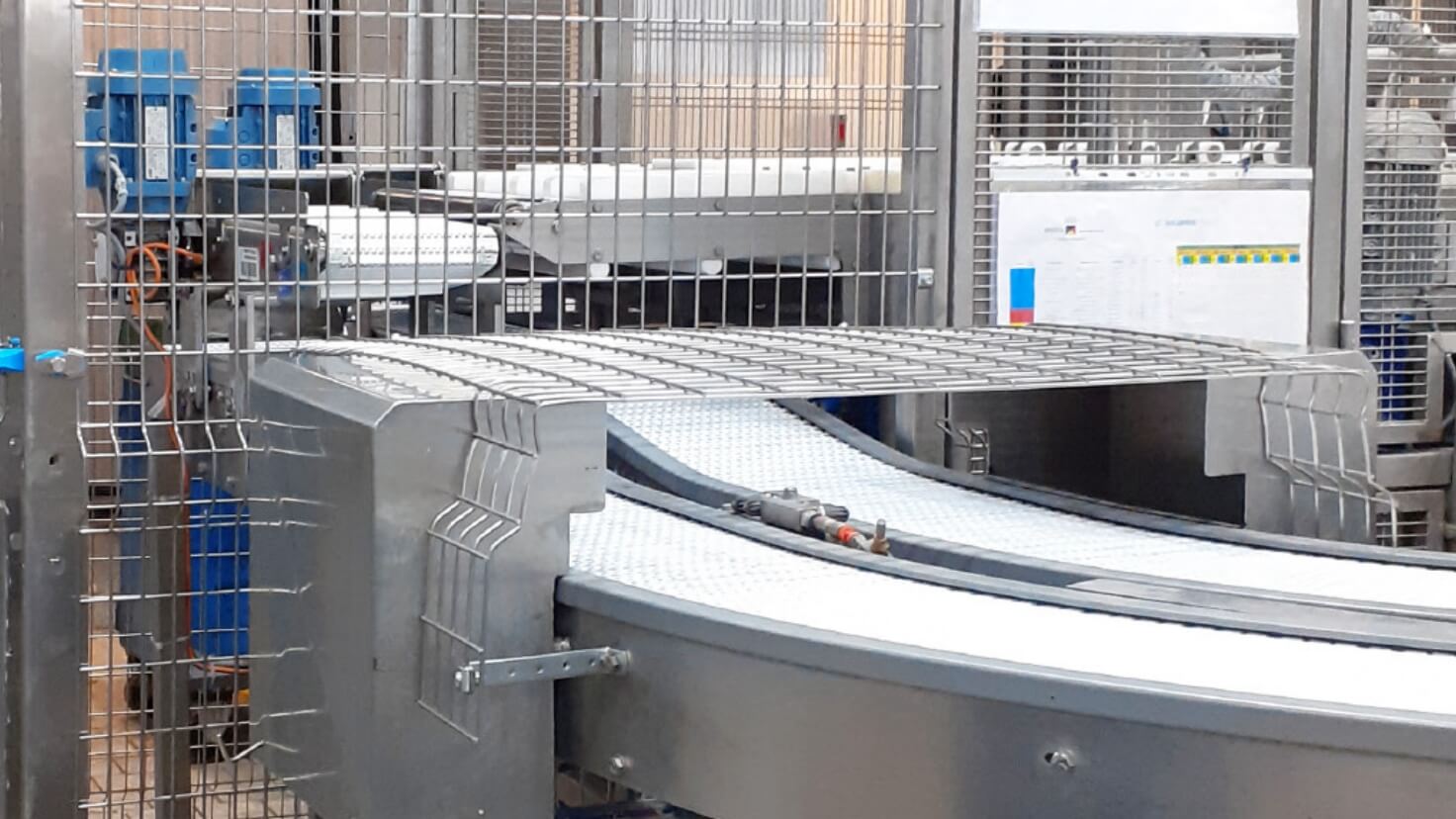

Adaptable sur site
L'absence de cadre permet d'adapter la taille des panneaux BlueGuard directement sur le site.
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
| Hauteurs Standard Protection (mm) | 1620, 2220, 2620 | 1620, 2220, 2620, 3180 | 1620, 2220, 2620 | 1620, 2220, 2620 | 2220 | |
| Section Cadre (mm) | 20 | 20 | 20 / 30 | Sans Cadre | Sans Cadre | |
| Section Poteaux (mm) | 40 / 60 | 40 / 60 | - | 50 | 60 | |
| Système de Montage Imperdable | Clip Rapide | Visserie | Pied à fourche et Connexion Supèrieure | Système de fixation en technopolymère | Système de fixation en technopolymère “food” | |
| Echelle de prix | €€ / €€€ | €€ / €€€ | € / €€ | €€€ | €€€€ | |
| Vitesse de montage | ||||||
| Maille grillage (mm) | 20 x 100 x 3 | 20 x 100 x 3 | 20 x 100 x 3 | 32 x 50 x 4 | 32 x 68 x 4 | |
| Résistance aux impacts (max) | 250 J | 2200 J | 390 J / 500 J | 1600 J | 600 J | |

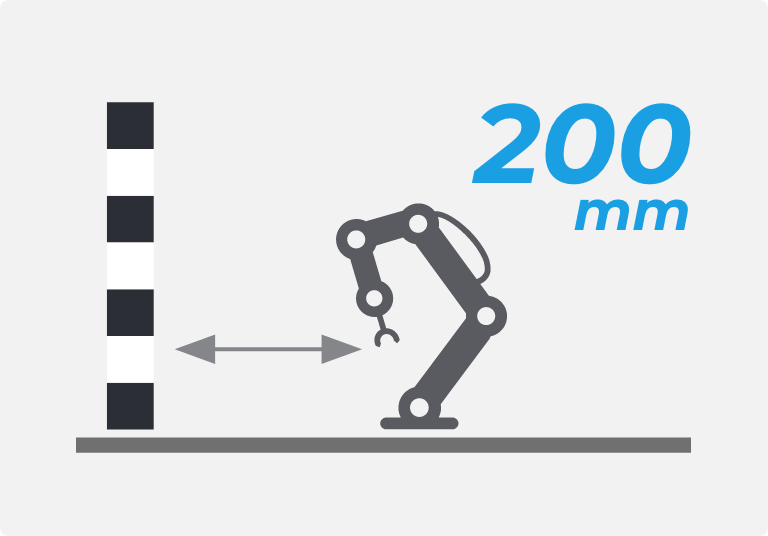

| Distance minimale de la zone dangereuse (mm) | 120 (EN ISO 13857) | 120 (EN ISO 13857) | 120 (EN ISO13857) | 200 (EN ISO 13857) | 200 (EN ISO 13857) | |
| Remplissages différents du grillage(FullSteel, polycarbonate, mixtes) | - |

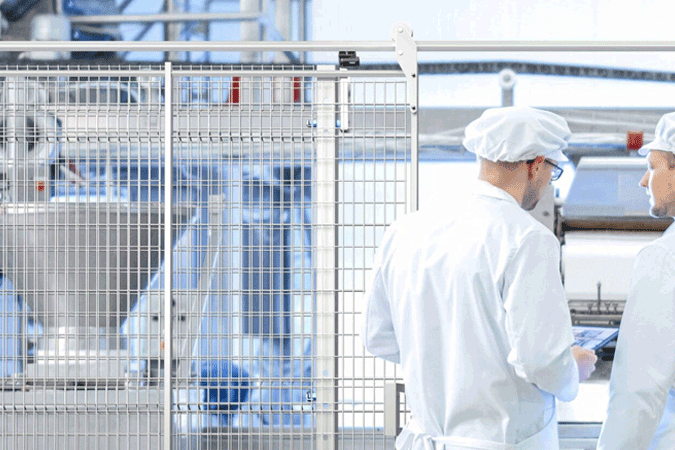

Protections grillagées en Inox pour environnements alimentaires : questions fréquentes
Quel acier inoxydable est utilisé pour les protections périphériques en milieu alimentaire ?
Pour les protections grillagées industrielles en environnements alimentaires, pharmaceutiques et chimiques, nous utilisons de l'acier inoxydable AISI 304L (EN 1.4307), la variante à faible teneur en carbone qui réduit la sensibilisation aux températures de soudage et améliore la résistance à la corrosion intergranulaire.
BlueGuard est entièrement réalisé en acier inoxydable AISI 304L passivé, avec des soudures TIG qui scellent complètement chaque jonction en éliminant les zones de stagnation bactérienne, et des fixations conçues selon les principes EHEDG, conformément à la norme UNI EN 1672-2 pour les machines destinées à l'industrie alimentaire.
BlueGuard résiste-t-il aux cycles de lavage avec des produits chimiques agressifs ?
BlueGuard est testé pour résister à plus de 2000 cycles de lavage avec les principaux détergents industriels ECOLAB (TOPAZ AC, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAX HD, TOPAX MD3), y compris les systèmes haute pression.
La structure en acier inoxydable AISI 304L avec soudures TIG qui scellent complètement chaque jonction, les surfaces inclinées favorisant le drainage, la structure ouverte sans zone d'ombre et les fixations en technopolymère DOMAMID 6G30FC sont développées selon les principes de l'Hygienic Design pour résister à des cycles de nettoyage répétés sans perdre leurs caractéristiques structurelles.
L'acier de BlueGuard est-il toxique au contact des aliments ?
Non. L'acier inoxydable AISI 304 est classé comme matériau apte au contact alimentaire par le Règlement CE 1935/2004. Il ne libère aucune substance toxique dans des conditions d'utilisation normales.
Les finitions respectent les exigences hygiéniques pour les machines opérant en environnement alimentaire selon UNI EN 1672-2 et les lignes directrices EHEDG.
Que ne pas utiliser sur l'acier inoxydable en environnement industriel ?
Il faut éviter les détergents contenant des chlorures libres à forte concentration, les éponges ou tampons abrasifs en acier non inoxydable pouvant déclencher des phénomènes de corrosion par contact, ainsi que les produits abrasifs qui retirent la couche de passivation.
Pour rétablir la passivation après une intervention mécanique, un traitement chimique à l'acide nitrique ou citrique est nécessaire, conformément aux procédures du plan de maintenance.
Quelles normes hygiéniques régissent les protections périphériques en environnement alimentaire ?
Les normes principales sont UNI EN 1672-2 (exigences hygiéniques pour les machines alimentaires), EHEDG Doc 8 et Doc 13 (lignes directrices européennes pour la conception hygiénique) et ISO 14159 (hygiène dans la conception des machines).
BlueGuard est conçu conformément à ces standards : surfaces sans fissures, géométrie facilitant le drainage, absence de zones de stagnation. La documentation technique de conformité est disponible sur demande pour les clients devant démontrer leur conformité.
Ces protections grillagées en Inox BlueGuard sont-elles conformes aux tests d'impact ?
Comme tous les Systèmes de Protection Périphérique Satech, les protections grillagées BlueGuard sont également testées pour résister aux impacts de l'intérieur vers l'extérieur selon la procédure du "corps rigide", décrite dans l'annexe C de la Norme EN ISO 14120.
La structure en acier inoxydable AISI 304L permet d'obtenir une résistance aux impacts de 600 J : une valeur supérieure d'environ 500 % au minimum normatif de 115 J exigé par la norme.
Les protections en acier inoxydable BlueGuard allient cette résistance mécanique à la conformité aux principes de l'Hygienic Design, les rendant adaptées aux standards requis pour les secteurs alimentaire, chimique et pharmaceutique. La conception avec surfaces inclinées, structure ouverte et distance par rapport au sol répond aux exigences de la norme UNI EN 1672-2 et aux lignes directrices EHEDG Doc 8 et 13, tout en préservant les caractéristiques de solidité et de sécurité indispensables à une protection périphérique.
De quel côté installer la poignée lors de l'ajout d'un accès aux protections BlueGuard ?
Les protections BlueGuard peuvent être complétées par des portes dédiées en acier inoxydable AISI 304L. La poignée peut être montée à droite ou à gauche selon les besoins du layout.
Le sens d'ouverture doit respecter les exigences normatives : la porte doit s'ouvrir vers l'extérieur de la protection grillagée industrielle pour permettre une évacuation rapide.
Comment effectuer le nettoyage et la maintenance de ces protections grillagées en Inox BlueGuard ?
Comme pour tous les systèmes Satech, il est nécessaire de vérifier périodiquement la stabilité des poteaux et l'intégrité des panneaux, en remplaçant immédiatement tout composant endommagé afin de maintenir une résistance aux impacts fonctionnelle.
La maintenance périodique des protections périphériques est une exigence prévue par la Directive Machines 2006/42/CE et par le Nouveau Règlement Machines (UE) 2023/1230.
Protections grillagées en Inox BlueGuard
Ressources
BlueGuard - Vidéo du produit
Découvrez dans cette vidéo comment monter BlueGuard, notre protection grillagée sans cadre pour la protection des machines.
BlueGuard - Notices de Montage
TÉLÉCHARGERLes modèles 3D de BlueGuard sont disponibles sur TraceParts!
BIBLIOTHÈQUE COMPLÈTEPortes et accessoires BlueGuard
Les systèmes d’accès aux protections en acier inoxydable sont assurés par des portes battantes et coulissantes à ouverture simple ou double. Les portes et accessoires dédiés à la solution en acier inoxydable BlueGuard sont conçus et réalisés selon les principes de la conception hygiénique.
Porte battante
Passage humain
Porte pour le passage humain avec charnières, équipée d’un panneau grillagé à cadre plat soudé, de fils de 4 et 6 mm, d’une traverse supérieure de 20 x 30 mm et d’une serrure magnétique.
Porte coulissante
Guide supérieur
Porte coulissante avec Guide supérieur ouvert, équipée d’un panneau grillagé à cadre plat soudé, de fils de 4 et 6 mm, d’une traverse supérieure de 20 x 30 mm et d’une serrure magnétique.
Accessoires

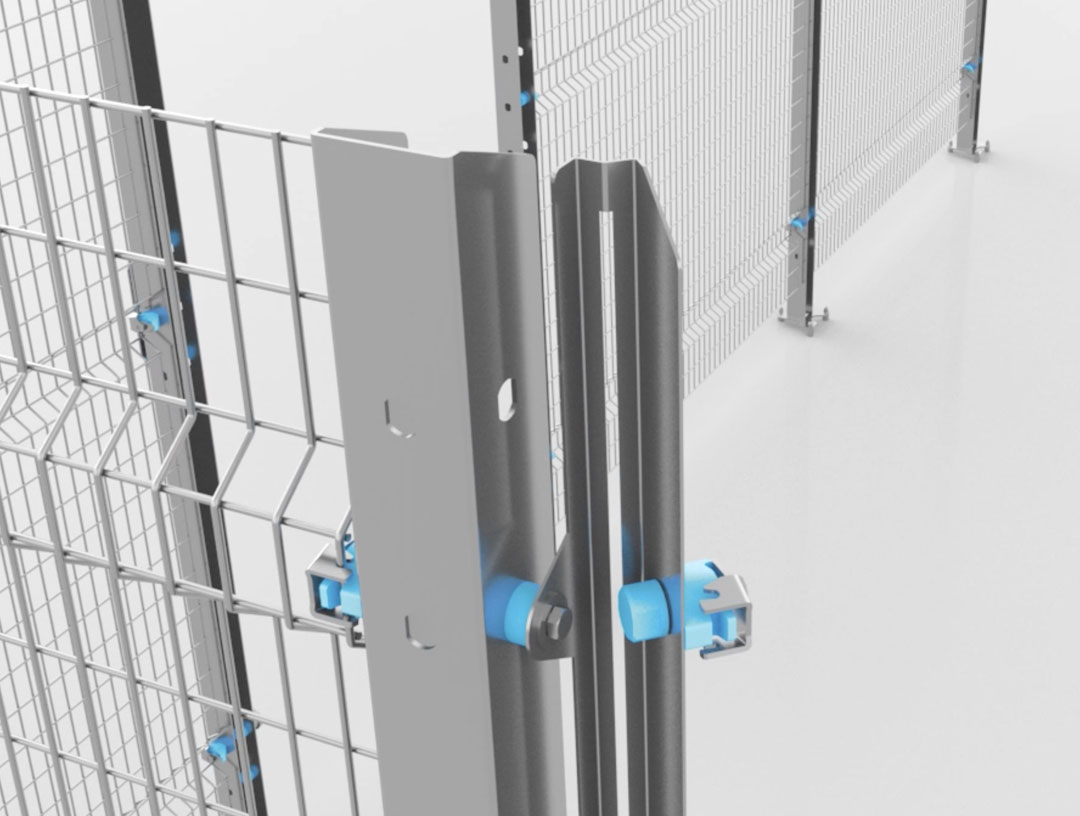

Angle variable
Le poteau universel BlueGuard permet un montage linéaire (180°) ou angulaire (90°) des panneaux. Le kit angle variable est un accessoire pratique qui permet d'assembler les panneaux selon un angle compris entre 20° et 70°.

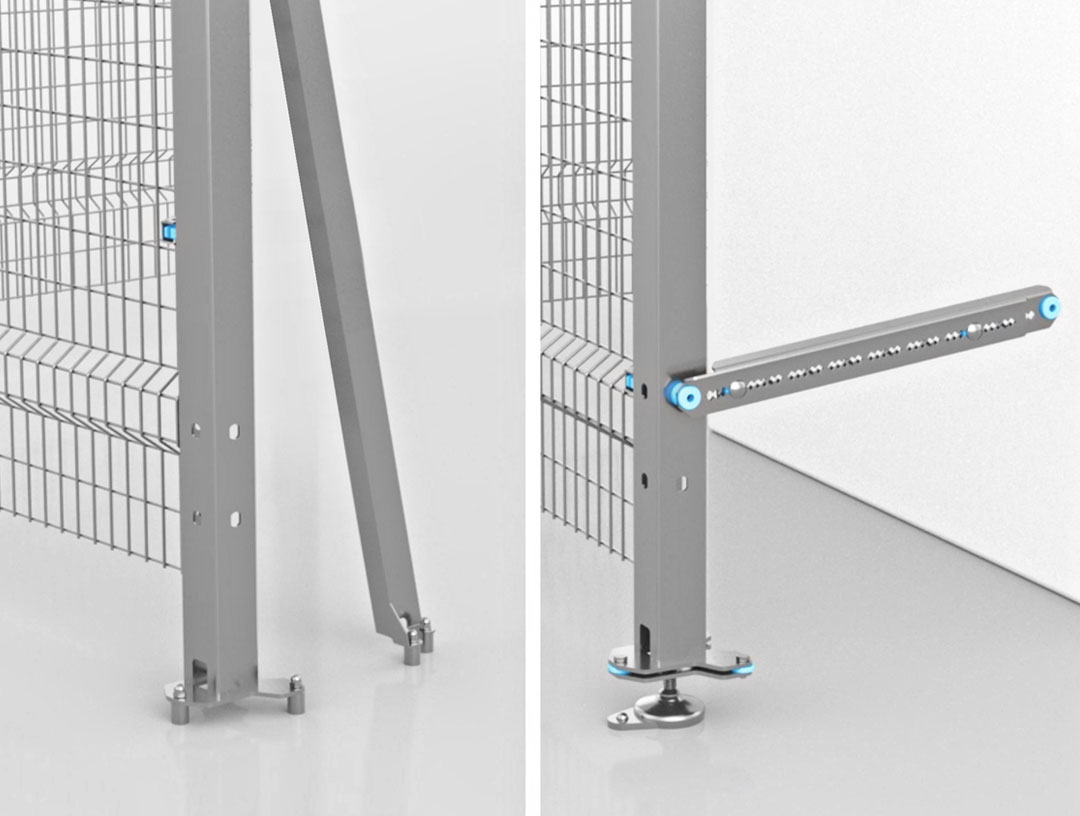

Contreventement
Le contreventement stabilise les poteaux soumis à des charges horizontales dynamiques ou ceux situés dans des positions défavorables. Disponible en version avec fixation au sol ou à la machine avec réglage télescopique de la distance.

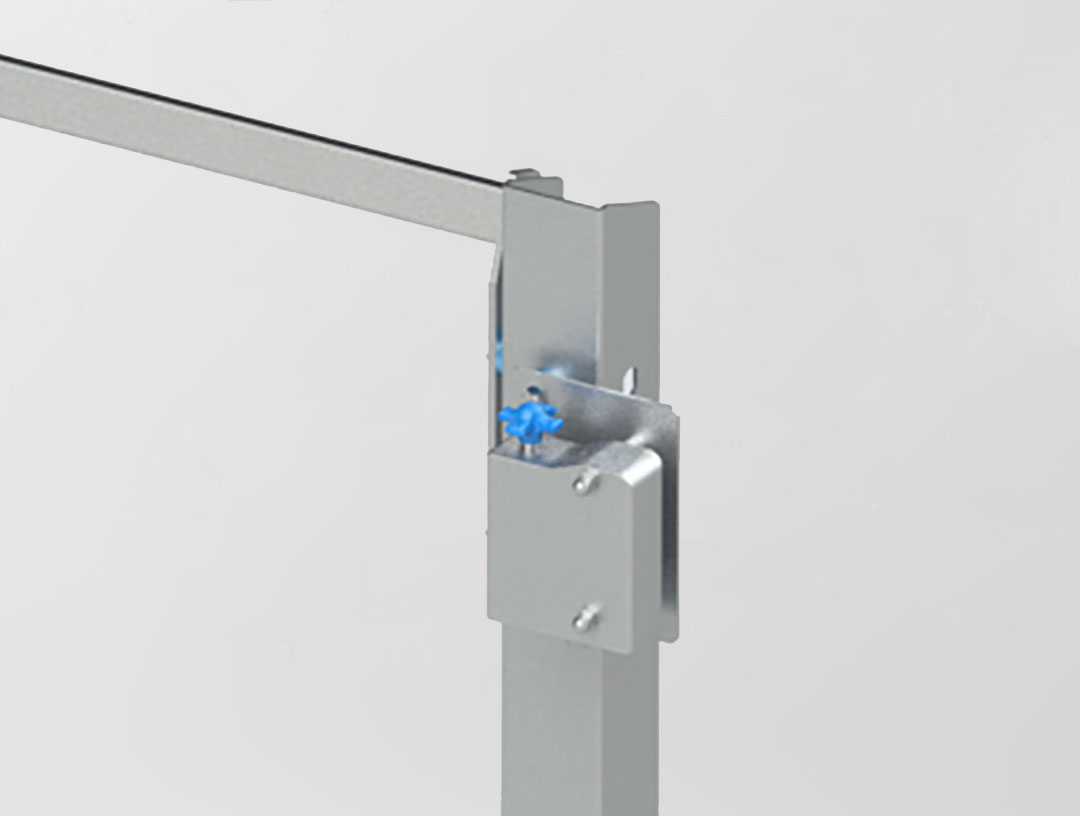

Platines Safety Switch
Des brides en acier inoxydable pour le montage des interrupteurs de sécurité. Des modèles compatibles avec les produits des principales marques et réalisés sur mesure.

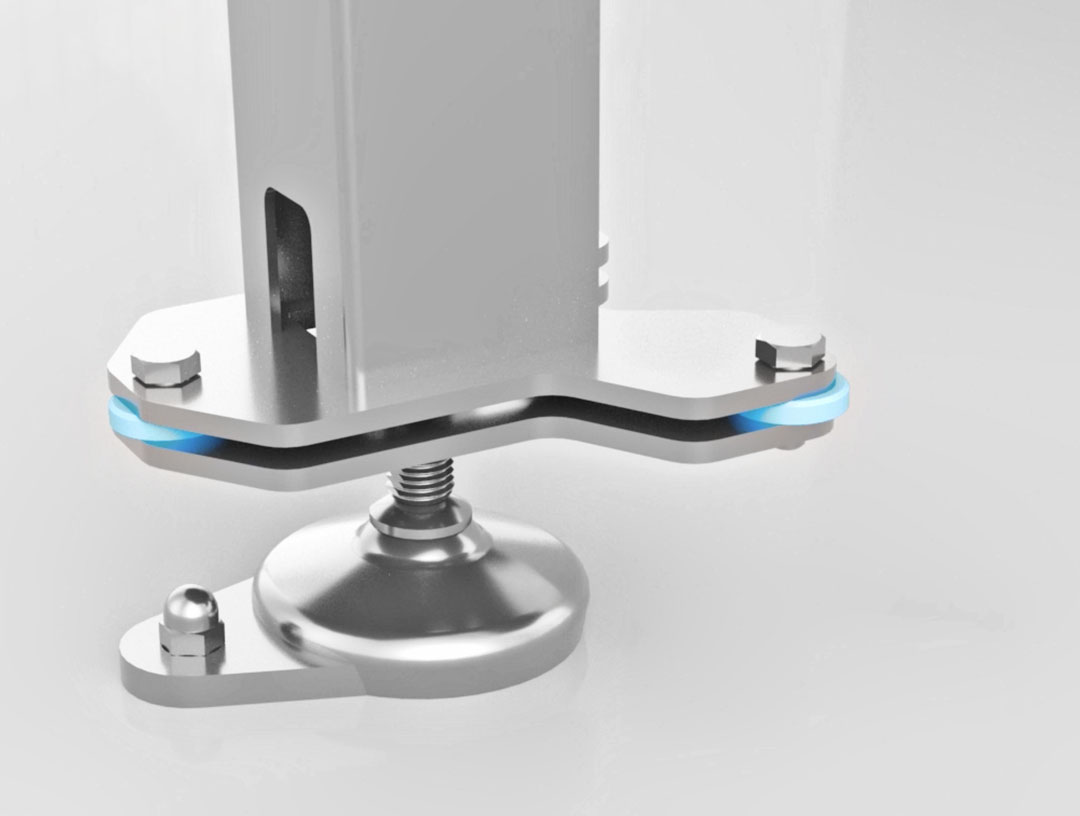

Pied basculant
Le nouveau pied basculant à un seul point d’ancrage compense les pentes éventuelles du sol et permet une inclinaison du poteau jusqu’à 10°.
