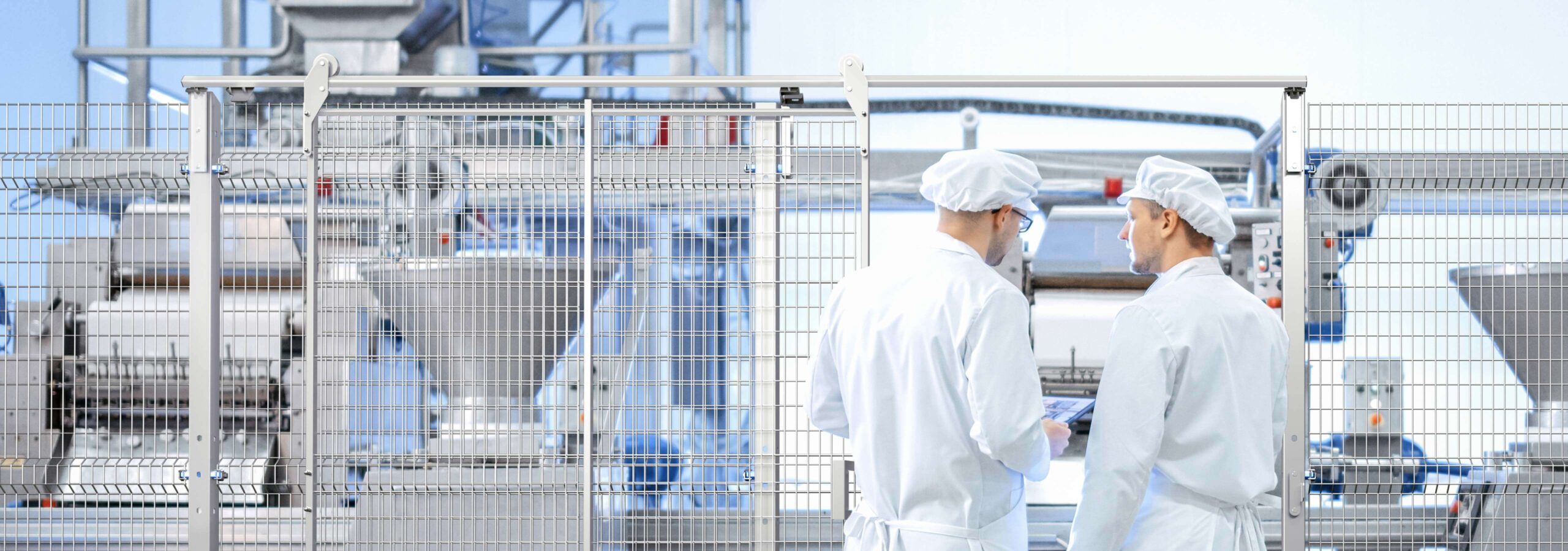

Photografie du périmètre créé avec les protections périmétriques Satech BlueGuard pour le secteur agroalimentaire.

Protections grillagées en Inox

BlueGuardhygienic fencing

Sécurité et hygiène

La protection grillagée en acier inoxydable.

BlueGuard est la Protection grillagée en Acier Inoxydable AISI 304L qui allie la sécurité et la flexibilité des protections grillagées Satech aux normes d’hygiène strictes requises dans les secteurs agroalimentaire, chimique et pharmaceutique.

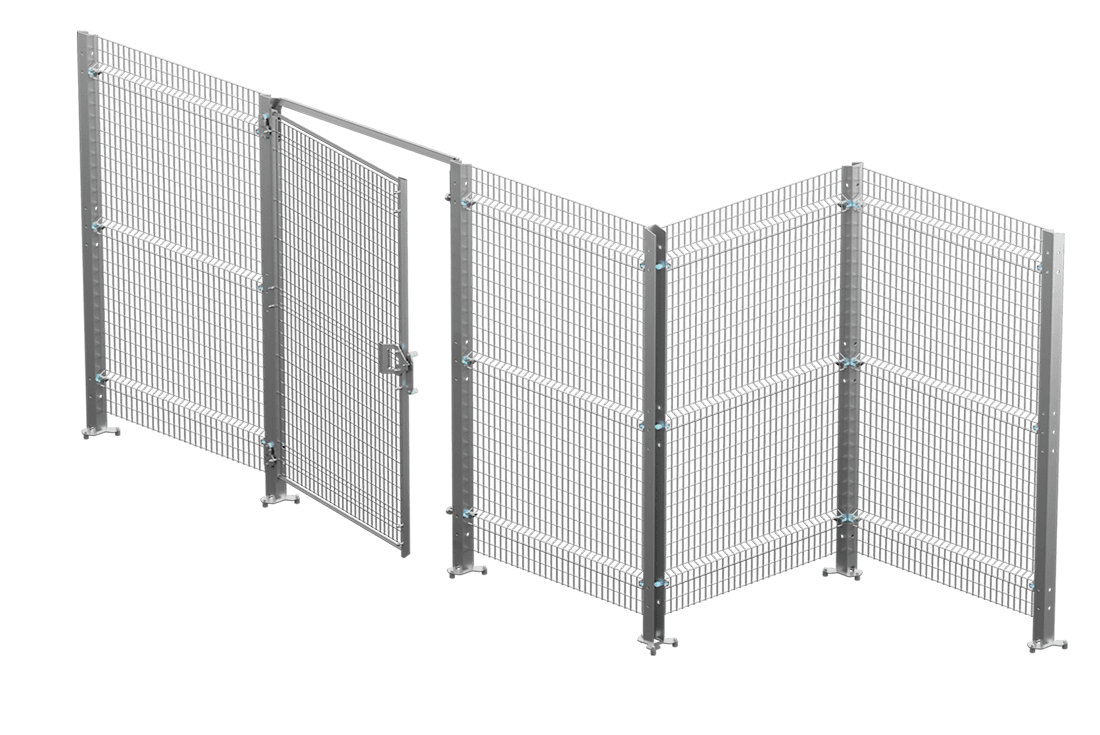

  • Miniature de la Protection grillagée en Inox Satech BlueGuard

Hygiénique et résistante

Chaque composant de BlueGuard est conçu pour résister aux agents agressifs, assurant à la protection une longue durée de vie.

Accessible pour les inspections

Les poteaux ouverts avec section en « U » et les entretoises au sol facilitent les opérations de lavage et d’inspection.

Sûre et conforme aux Normes

BlueGuard est conçue et réalisée selon la norme EN ISO 14120 et répond aux exigences de sécurité requises lors des analyses de risques.

Protections grillagées en Inox BlueGuard

Caractéristiques principales du Système

484
996
1476
1988 mm
GARDE AU SOL 140 mm
HAUTEUR MAXIMALE 2220 mm
Protections grillagées en Inox BlueGuard

Panneaux

MAILLE (mm)
32 x 68 x 4
FENTE (mm)
28 x 64
LARGEURS (mm)
48499614761988
4 LARGEURS, IDÉALES POUR VOTRE CONFIGURATION
Satech Protezioni Perimetrali - Larghezze pannello dei Ripari Industriali in acciaio Inox BlueGuard

Les 4 largeurs modulables standard du panneau BlueGuard sont pensées pour délimiter tout type de configuration. Le panneau sans cadre peut être adapté facilement sur le chantier pour obtenir des tailles intermédiaires par tranche de 32 mm.

HAUTEURS (mm)
2080

Poteaux

SECTION
mm
60
BASE
à 3 points d’ancrage, avec entretoises au sol
HAUTEURS (mm)
2240

Matériaux

POTEAUX, PANNEAUX
Acier inoxydable AISI 304L de haute qualité, passivé
TECHNOPOLYMÈRE
DOMAMID® 6G30FC pour aliments

Panneaux modulables sans cadre en acier Inox

Polyvalents, solides, adaptables

HAUTEUR MAXIMALE 2080 mm
Pannello Satech senza telaio: apertura della maglia rete di 28x64 mm
Panneaux modulables sans cadre en acier Inox
  • Adaptable
  • Facile à manier
  • Sûr et résistant
  • Visibilité
  • Distances réduites, gain de place
  • Adaptable
    Prêt à tout

    En cas de besoins imprévus, la grille sans cadre permet une adaptation rapide du panneau directement sur chantier, à l’aide de simples outils et sans qu'il soit nécessaire de le repeindre.

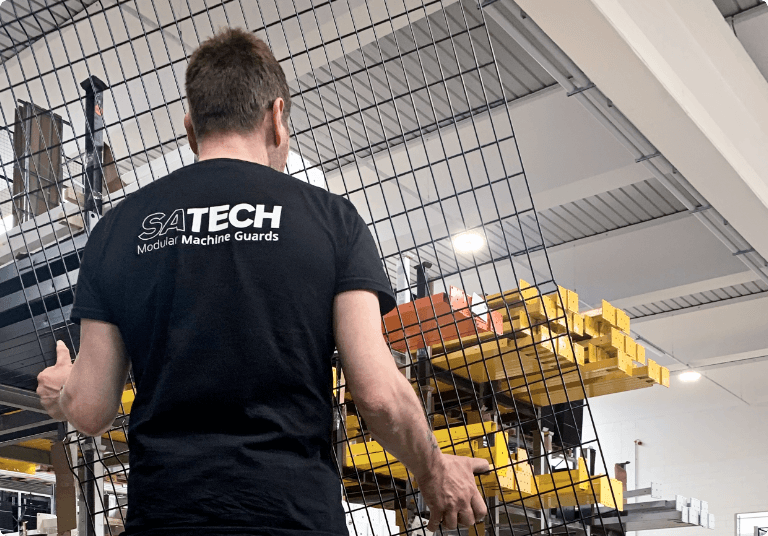

  • Facile à manier
    Solide et léger

    Avec sa structure solide mais au poids réduit, le panneau sans cadre Satech peut être facilement déplacé par une seule personne.

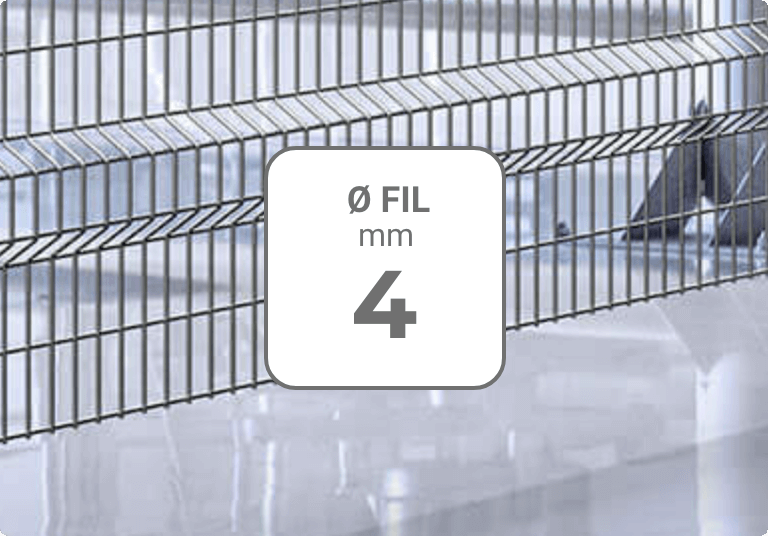

  • Sûr et résistant
    Fil de 4 mm et nervures

    La nouvelle maille électrosoudée en fil d’acier de 4 mm à haute limite d’élasticité et les larges nervures de renforcement rendent le panneau encore plus robuste et lui permettent d’absorber dynamiquement les impacts éventuels.

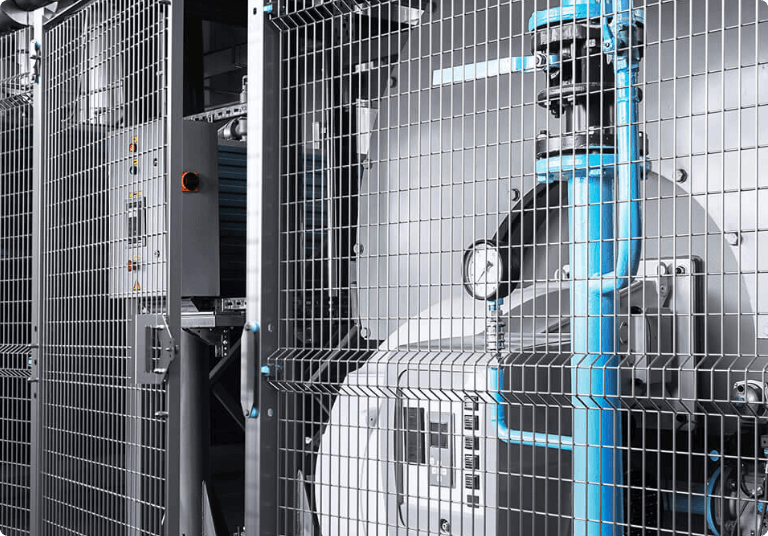

  • Visibilité
    EN ISO 14120-5.9

    La forme verticale de la grille améliore la visibilité des processus de fabrication.

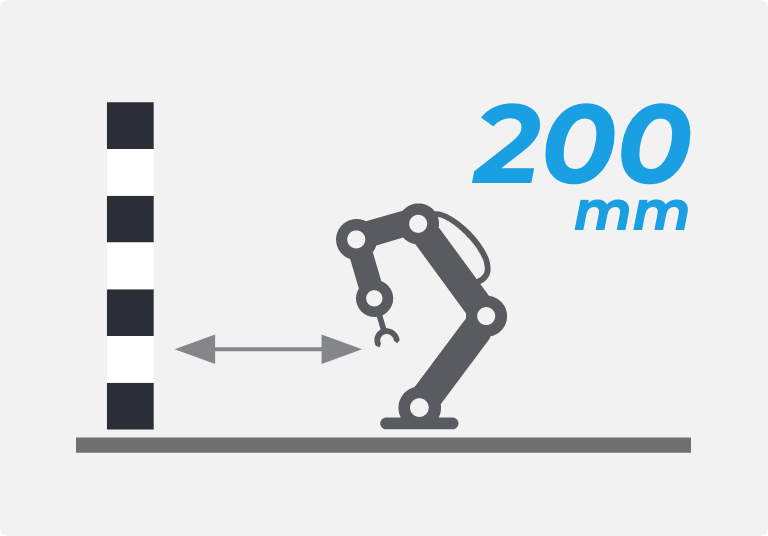

  • Distances réduites, gain de place
    EN ISO 13857

    Les ouvertures de la grille de 28 x 64 mm permettent d’installer les protections jusqu’à 200 mm du danger (EN ISO 13857), vous permettant ainsi de réduire l'encombrement au sol du périmètre de sécurité.

    Conception hygiénique

    en 4 étapes

    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_1
    1

    Surfaces de contact réduites

    minimisées, en cas de contact métal-métal.
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_2
    2

    Structure ouverte et surfaces inclinées

    permet l’inspection complète des opérations de nettoyage et évite l’accumulation de résidus.
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_3
    3

    Entretoises au sol

    pour éviter la stagnation des liquides et faciliter le nettoyage des zones environnantes.
    Protezioni Perimetrali Satech - BlueGuard Hygienic Design_4
    4

    Soudures TIG

    réduction maximale des cavités pour assurer la parfaite étanchéité de chaque jonction.

    Sécurité maximale - Matériaux de qualité alimentaire

    Afin d’éviter toute contamination, tous les composants de BlueGuard sont réalisés en acier inoxydable AISI 304L de haute qualité passivé. Les fixations sont également équipées d'embouts en DOMAMID® 6G30FC, certifié pour l’usage alimentaire.

    Protezioni Perimetrali Satech - Riparo Industriale in Inox BlueGuard_Materiali per alimenti

    Testée sur plus de 2000 cycles de lavage avec des détergents

    Les protections grillagées en acier inoxydable BlueGuard sont soumises à de rigoureux tests de résistance pour 2 000 cycles de lavage (6 années d'utilisation) avec les principaux détergents ECOLAB® : TOPAZ AC5, P3-TOPAX 990, TOPACTIVE DES, P3-TOPAX 66, TOPAZ HD3, TOPAZ MD3.

    Développé en collaboration avec EHEDG

    Le projet BlueGuard est né de la collaboration avec EHEDG (European Hygienic Engineering and Design Group) et est conforme aux normes d’hygiène strictes requises pour les secteurs agroalimentaire, chimique et pharmaceutique (EN 1672-2 et EN ISO 14159).

    Protezioni Perimetrali Satech -EHEDG (European Hygienic Engineering & Design Group) BlueGuard

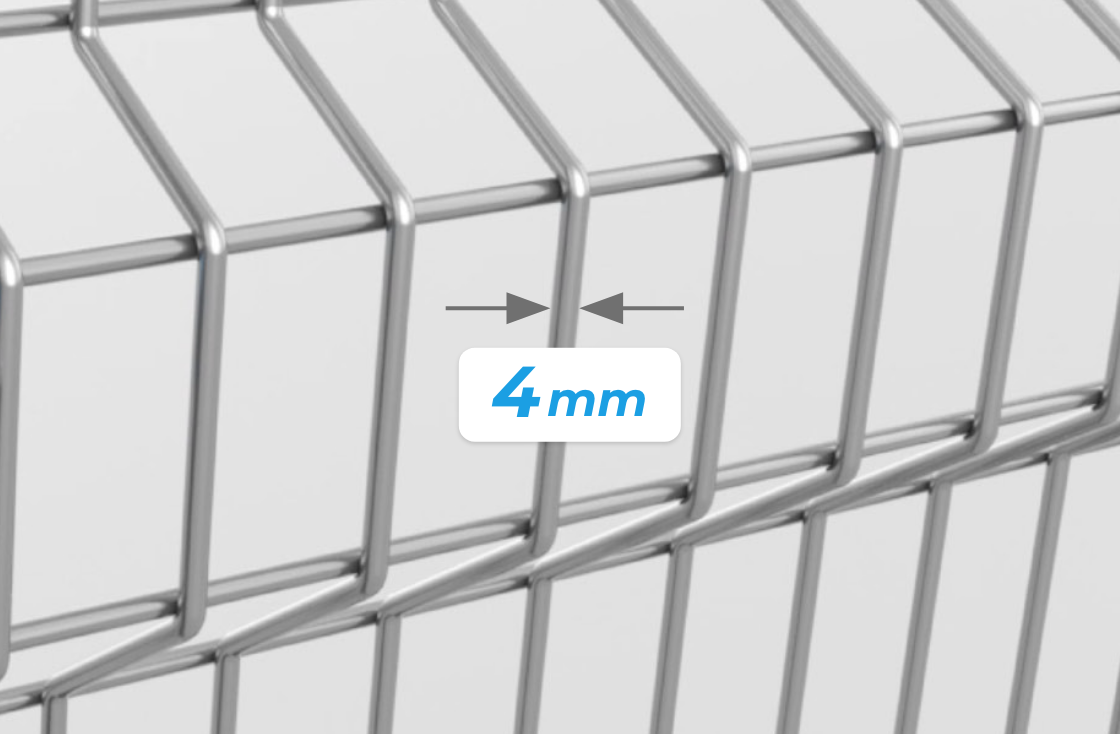

    Sûre et résistante

    Le panneau en acier AISI 304L de 4 mm de diamètre est renforcé par de larges nervures de renfort qui absorbent dynamiquement les impacts éventuels.

    Protezioni Perimetrali Satech - Filo BlueGuard 4 mm in in acciaio Inox AISI 304

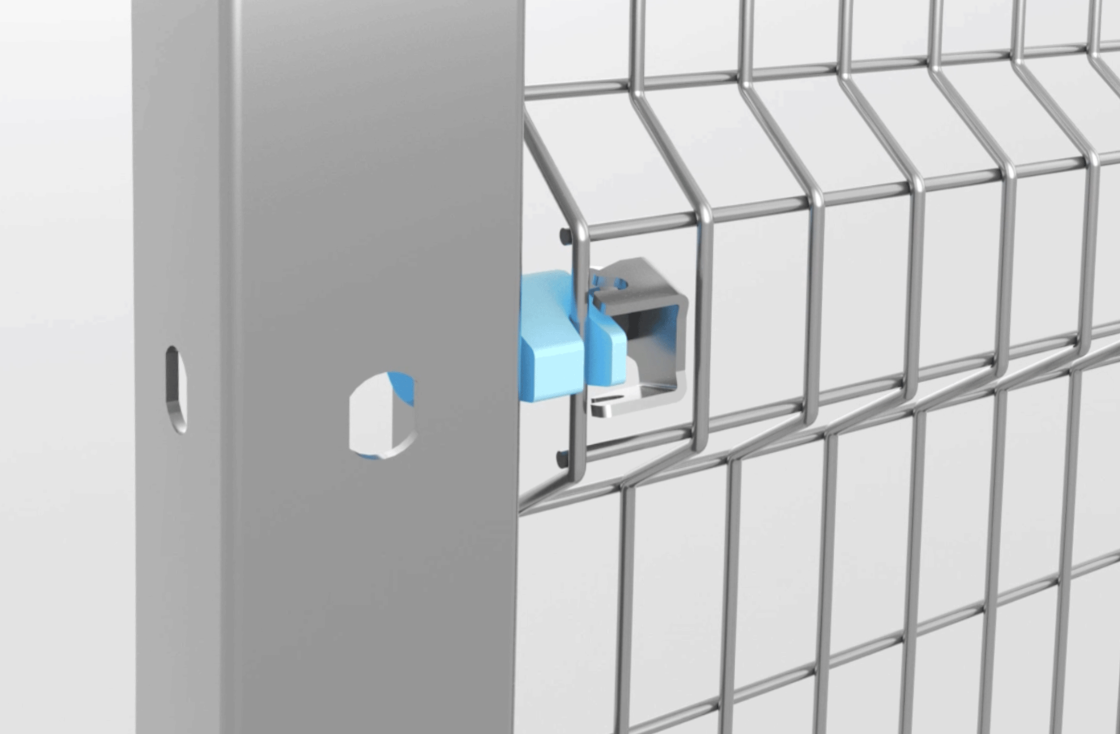

    Simple et ergonomique

    Un seul type de poteau pour le montage linéaire, angulaire et des portes réduit les temps de préparation.

    Protezioni Perimetrali Satech - Fissaggi BlueGuard in tecnopolimero per alimenti
    New

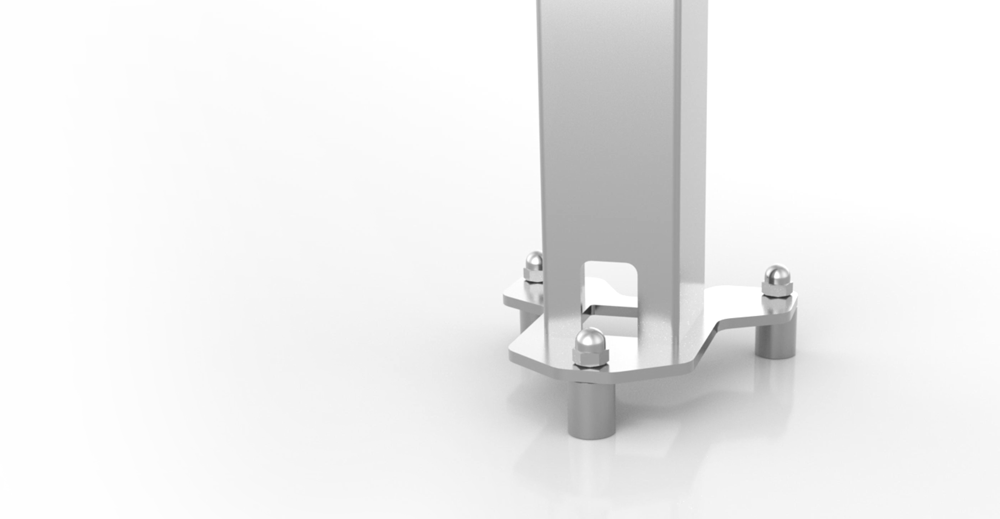

    Nouvelle base à 3 points

    • Stabilité et résistance • Fixation au sol optimisée • Inclinable jusqu’à 10° (avec pied dédié)

    Satech BlueGuard: nuove piantane con basi a 3 punti di appoggio

    Montage simple

    BlueGuard est facile à monter : la connexion du panneau aux poteaux avec profil en “U” se fait à l’aide de robustes connexions rapides imperdables conformément à la Directive Machines 2006/42/CE.

    New

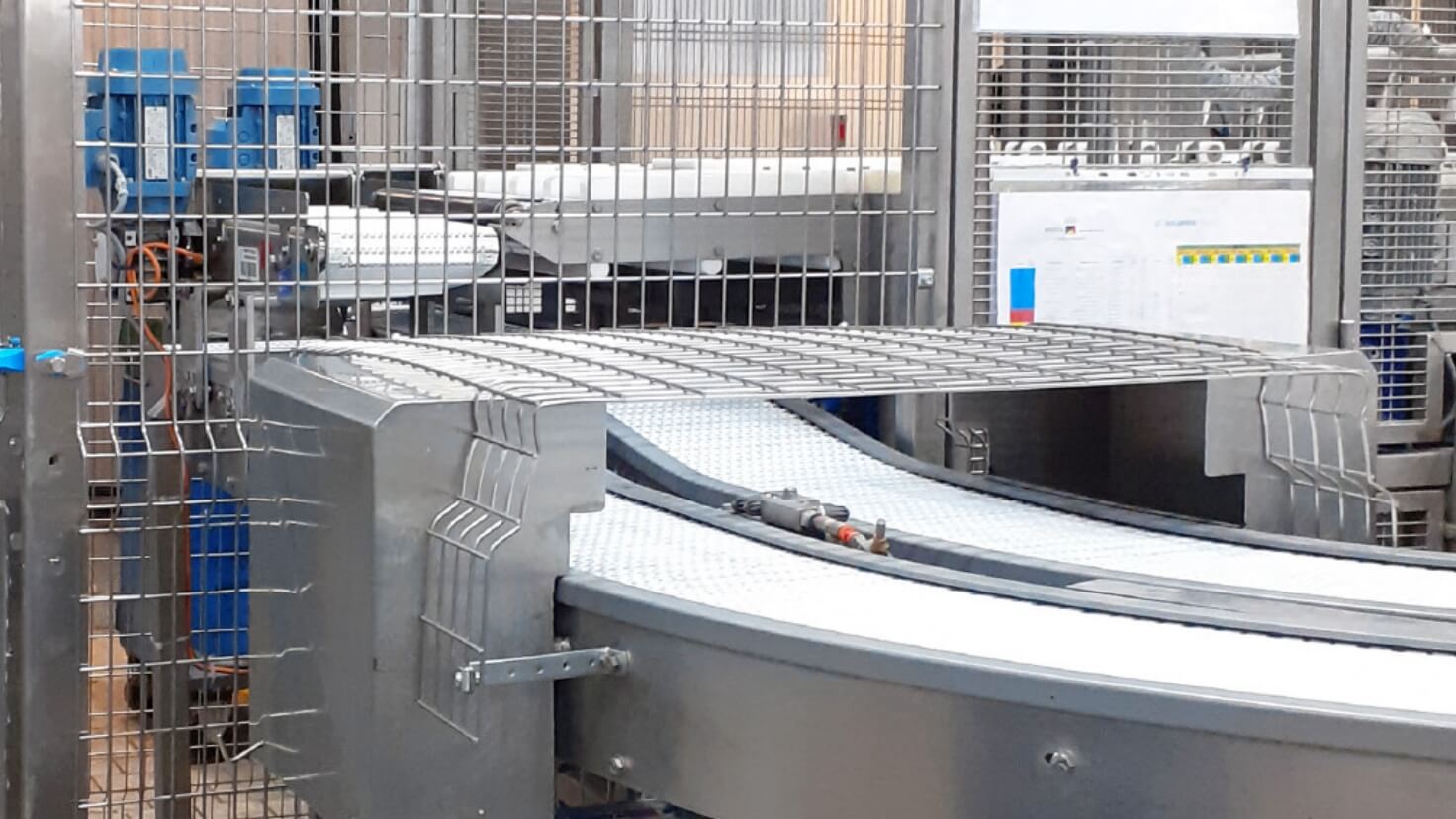

    Adaptable sur site

    L'absence de cadre permet d'adapter la taille des panneaux BlueGuard directement sur le site.

    Protezioni Perimetrali Satech - Il pannello BlueGuard adattabile direttamente in cantiere

    Les Systèmes standard Satech

    Comparez BlueGuard à nos autres Systèmes modulaires

    EasyGuard
    EasyGuard Praticité
    ImpactGuard
    ImpactGuard Robustesse
    FastGuard
    FastGuard Rapidité
    AdaptaGuard
    AdaptaGuard Adaptabilité
    BlueGuard
    BlueGuard Design hygiénique
    Hauteurs Standard
    Protection (mm)
    1620, 2220, 2620 1620, 2220, 2620, 3100 1620, 2220, 2620 1620, 2220, 2620 2220
    Section Cadre (mm) 20 20 20 / 30 Sans Cadre Sans Cadre
    Section Poteaux (mm) 40 / 60 40 / 60 - 50 60
    Système de Montage
    Imperdable
    Clip Rapide Visserie Pied à fourche et Connexion Supèrieure Système de fixation en technopolymère Système de fixation en technopolymère “food”
    Echelle de prix €€ / €€€ €€ / €€€ € / €€ €€€ €€€€
    Vitesse de montage
    Maille grillage (mm) 20 x 100 x 3 20 x 100 x 3 20 x 100 x 3 32 x 50 x 4 32 x 68 x 4
    Résistance aux impacts (max) 250 J 2200 J 390 J / 500 J 1600 J 600 J
    Distance minimale
    de la zone dangereuse (mm)
    120
    (EN ISO 13857)
    120
    (EN ISO 13857)
    120
    (EN ISO13857)
    200
    (EN ISO 13857)
    200
    (EN ISO 13857)
    Remplissages différents
    du grillage
    (FullSteel, polycarbonate, mixtes)
    -

    BlueGuard - Vidéo du produit

    Découvrez dans cette vidéo comment monter BlueGuard, notre protection grillagée sans cadre pour la protection des machines.

    BlueGuard - Notices de Montage

    TÉLÉCHARGER

    Les modèles 3D de BlueGuard sont disponibles sur TraceParts!

    BIBLIOTHÈQUE COMPLÈTE

    Portes et accessoires BlueGuard

    Les systèmes d’accès aux protections en acier inoxydable sont assurés par des portes battantes et coulissantes à ouverture simple ou double. Les portes et accessoires dédiés à la solution en acier inoxydable BlueGuard sont conçus et réalisés selon les principes de la conception hygiénique.

    Porte battante

    Passage humain

    6
    DÉLAI MINIMAL DE MISE À DISPOSITION : 6 JOURS OUVRES

    Porte pour le passage humain avec charnières, équipée d’un panneau grillagé à cadre plat soudé, de fils de 4 et 6 mm, d’une traverse supérieure de 20 x 30 mm et d’une serrure magnétique.

    VERSIONS DISPONIBLES
    Simple battant
    *Double battant
    POTEAUX DISPONIBLES
    POTEAU
    mm
    60
    OUVERTURES
    800 et 1000 mm
    1600* et 2000* mm
    IDÉALE POUR
    Individus
    Individus et marchandises

    Porte coulissante

    Guide supérieur

    6
    DÉLAI MINIMAL DE MISE À DISPOSITION : 6 JOURS OUVRES

    Porte coulissante avec Guide supérieur ouvert, équipée d’un panneau grillagé à cadre plat soudé, de fils de 4 et 6 mm, d’une traverse supérieure de 20 x 30 mm et d’une serrure magnétique.

    VERSIONS DISPONIBLES
    Simple
    POTEAUX DISPONIBLES
    POTEAU
    mm
    60
    OUVERTURES
    1300 et 2000 mm
    IDÉALE POUR
    Individus
    Individus et marchandises

    Accessoires

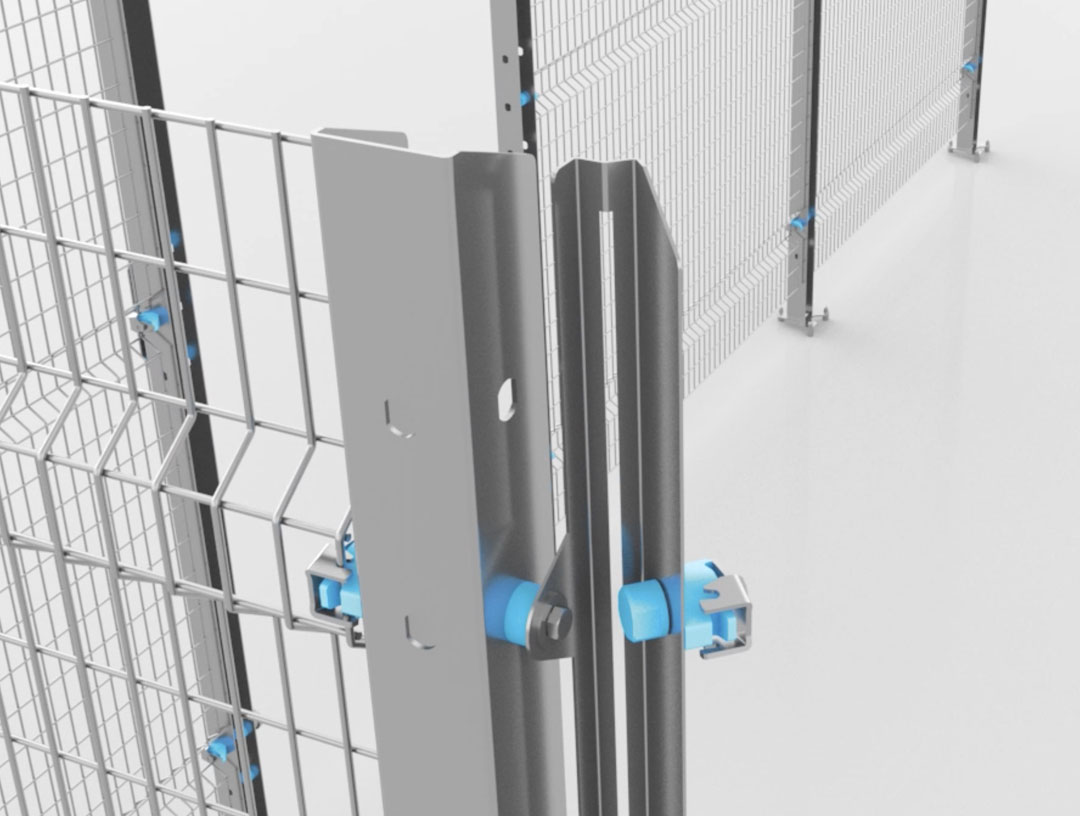

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Angolo variabile

    Angle variable

    Le poteau universel BlueGuard permet un montage linéaire (180°) ou angulaire (90°) des panneaux. Le kit angle variable est un accessoire pratique qui permet d'assembler les panneaux selon un angle compris entre 20° et 70°.

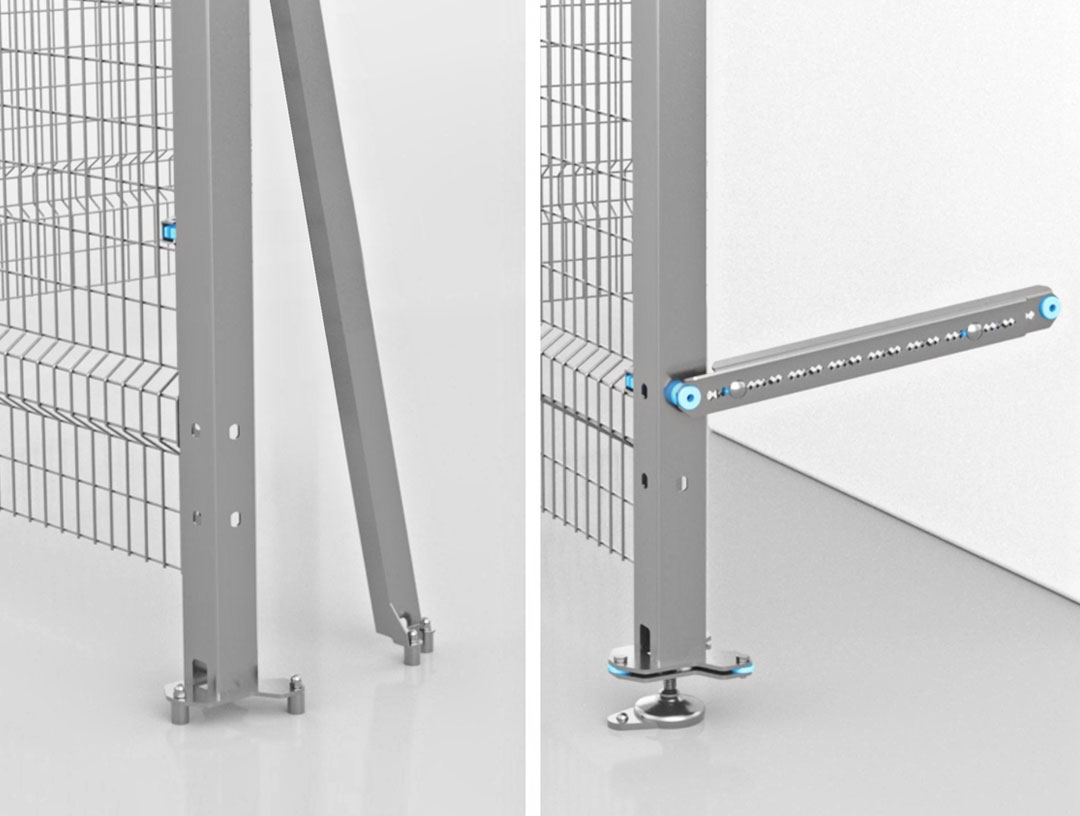

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Controventatura
      New

    Contreventement

    Le contreventement stabilise les poteaux soumis à des charges horizontales dynamiques ou ceux situés dans des positions défavorables. Disponible en version avec fixation au sol ou à la machine avec réglage télescopique de la distance.

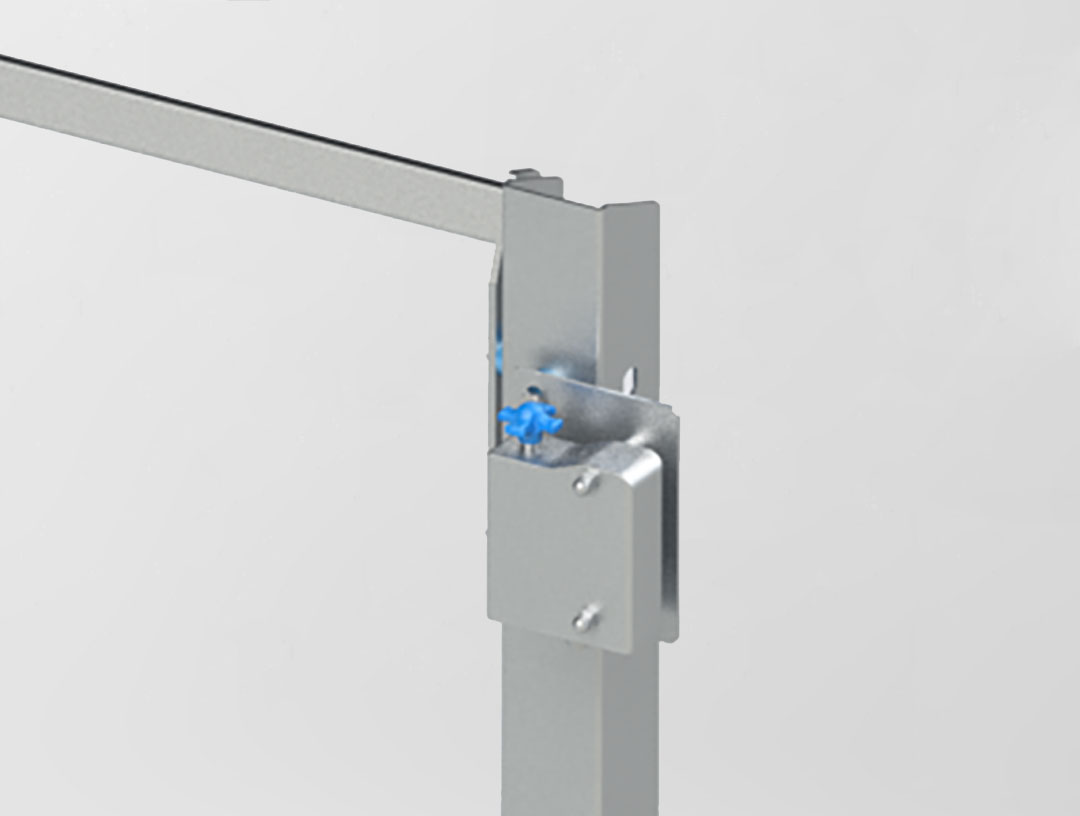

    • Protezioni Perimetrali Satech - Accessori BlueGuard_Staffe Safety Switch

    Platines Safety Switch

    Des brides en acier inoxydable pour le montage des interrupteurs de sécurité. Des modèles compatibles avec les produits des principales marques et réalisés sur mesure.

    • Accessori BlueGuard: piede basculante
      New

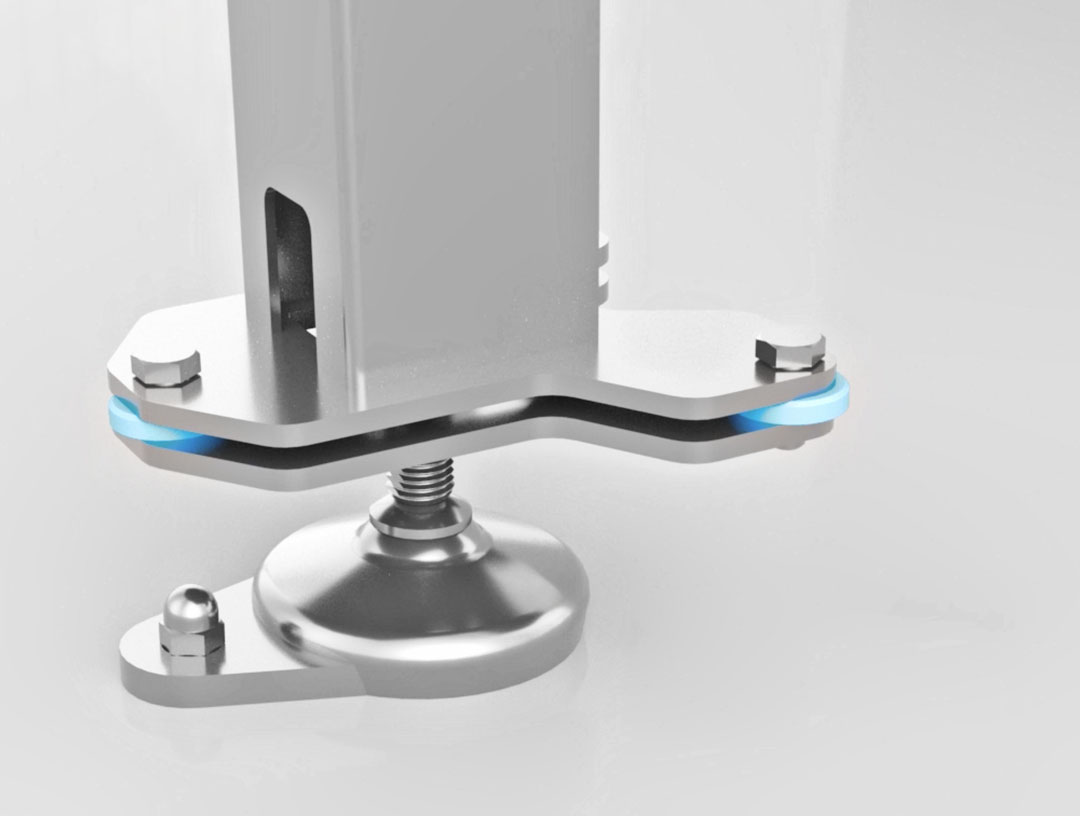

    Pied basculant

    Le nouveau pied basculant à un seul point d’ancrage compense les pentes éventuelles du sol et permet une inclinaison du poteau jusqu’à 10°.
