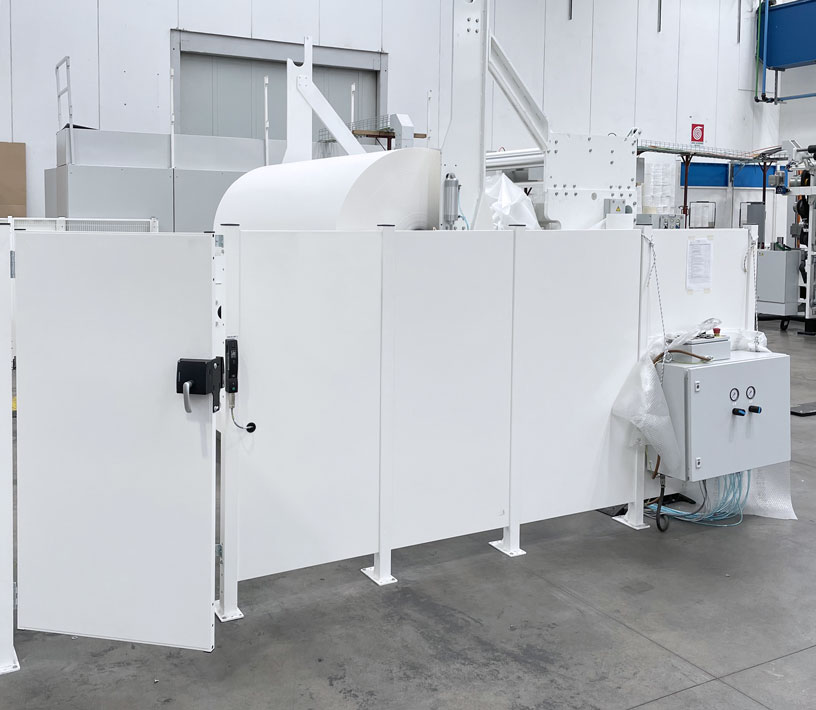

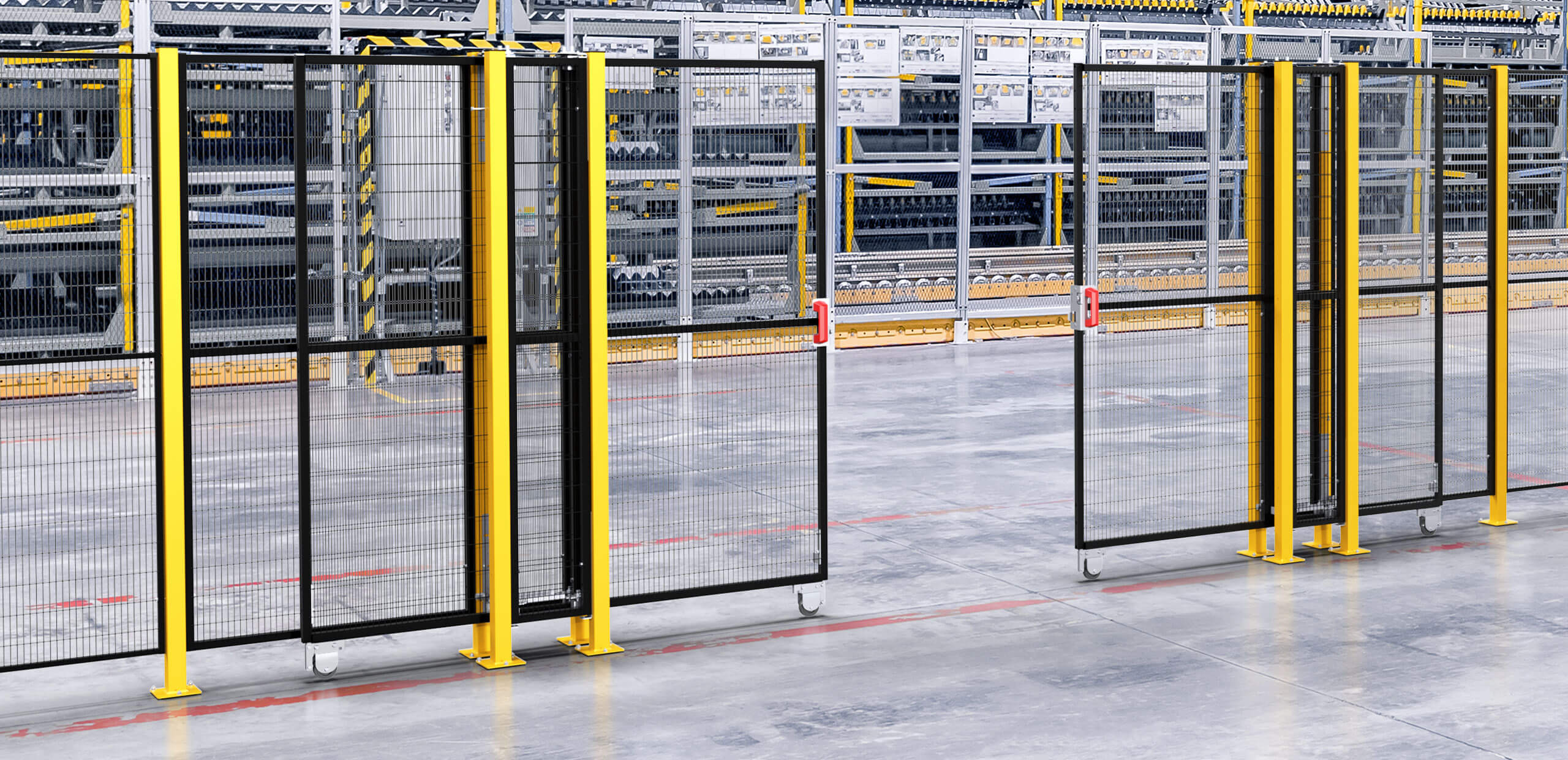

Une gamme de portes complète et versatile
Nous proposons plusieurs solutions de portes standard pour garantir l’accès à votre périmètre de sécurité. 5 types de mouvement, des ouvertures de 700 à 12000 mm, 3 sections de poteaux et des portes réalisables avec tout type de panneau.
Sur demande, les portes Satech peuvent être fournies
pré-assemblées, prêtes à être installées.
Battante, linéaire, verticale, hybride ?
La porte adaptée à vos besoins
Nos portes standard (battantes, pliantes, avec guides, à mouvement linéaire, vertical ou hybride pour optimiser l’espace d’ouverture) sont étudiées pour permettre aux individus, marchandises, chariots et charges volumineuses d’accéder aux machines.

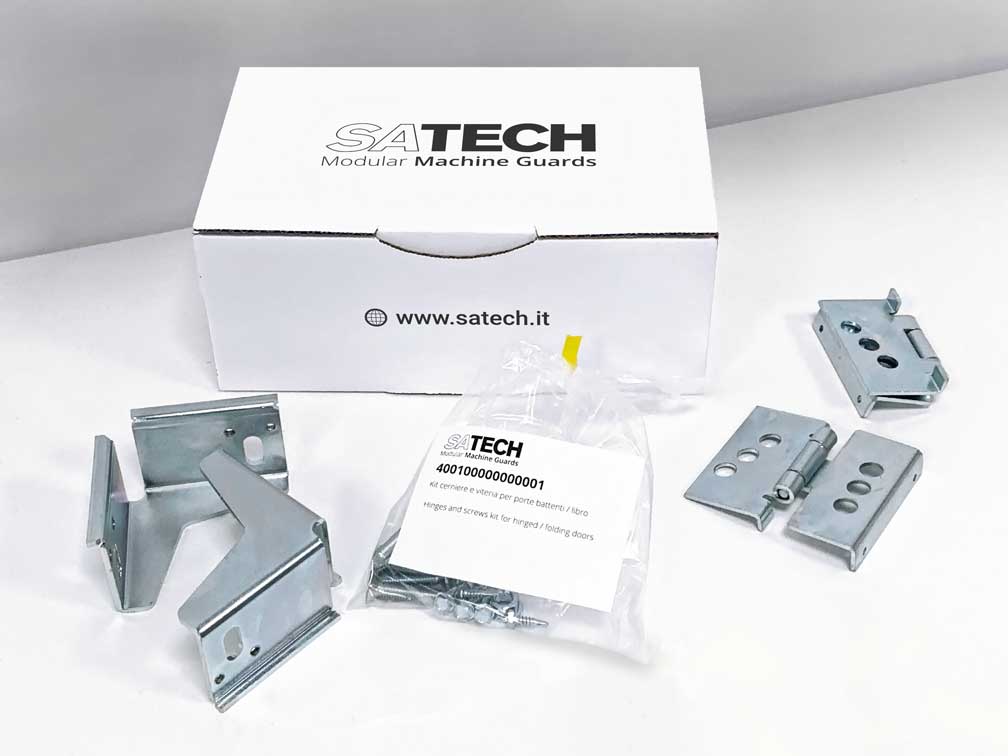

Door In A Box
une boîte qui rassemble tout ce dont vous avez besoin
Pour faciliter les opérations d’assemblage et vous faire économiser un temps précieux, nous avons intégré tous les composants nécessaires au montage de nos portes dans les boîtes « Door-in-a-box », préparées par notre Kit Department et contrôlées par le Système Qualité Satech.

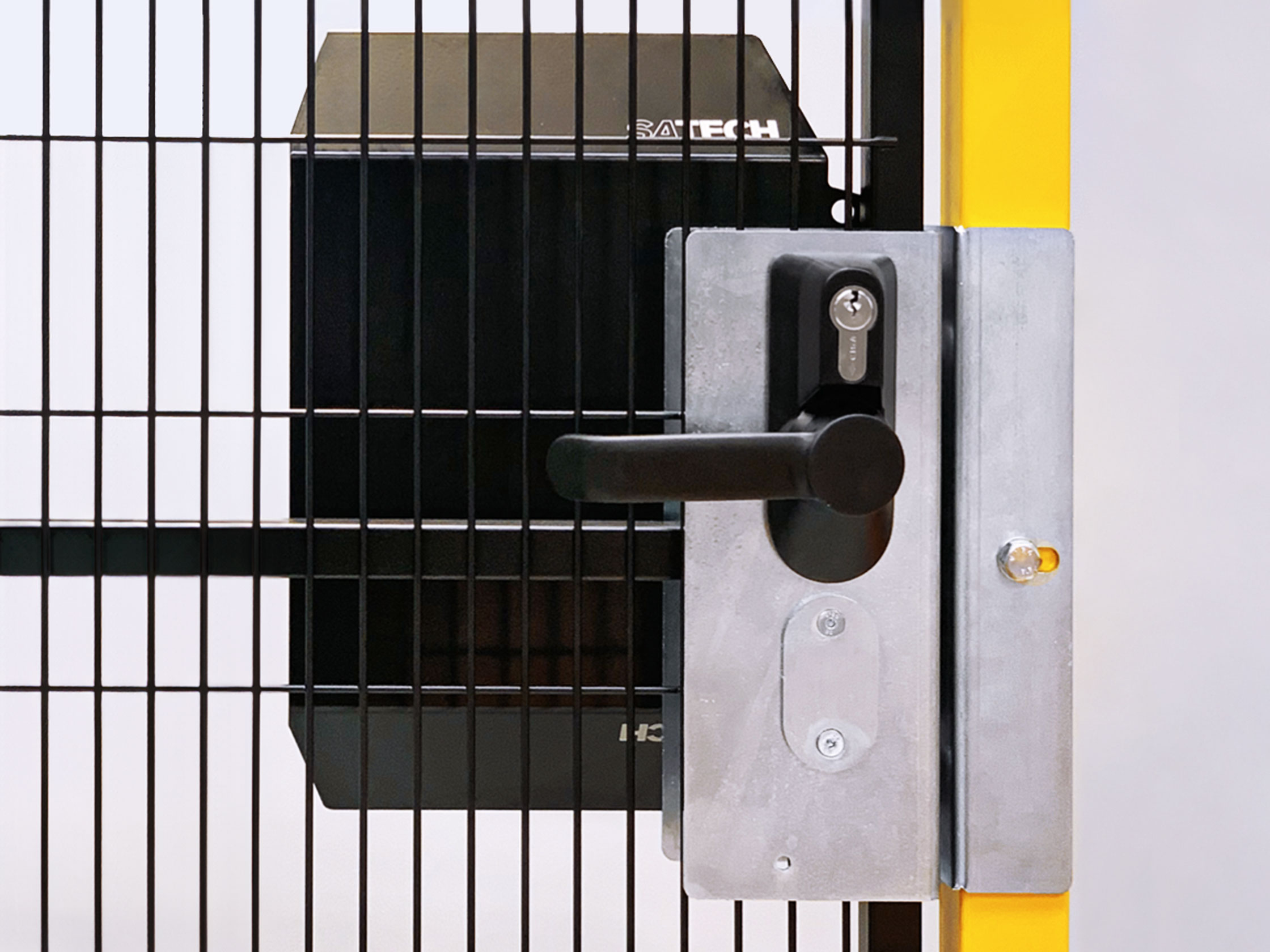

Systèmes de fermetures adaptés à chaque niveau de sécurité (PLr)
Toutes les portes Satech peuvent être complétées d'une large gamme de fermetures. Des simples fermetures magnétiques aux serrures mécaniques, en passant par les dispositifs d’interverrouillage, selon le niveau de sécurité requis (PLr). Nous pouvons également réaliser des platines pour le montage des systèmes de fermeture dont vous disposez déjà.
Les modèles 3D de nos portes sont disponibles sur TraceParts!
BIBLIOTHÈQUE COMPLÈTE

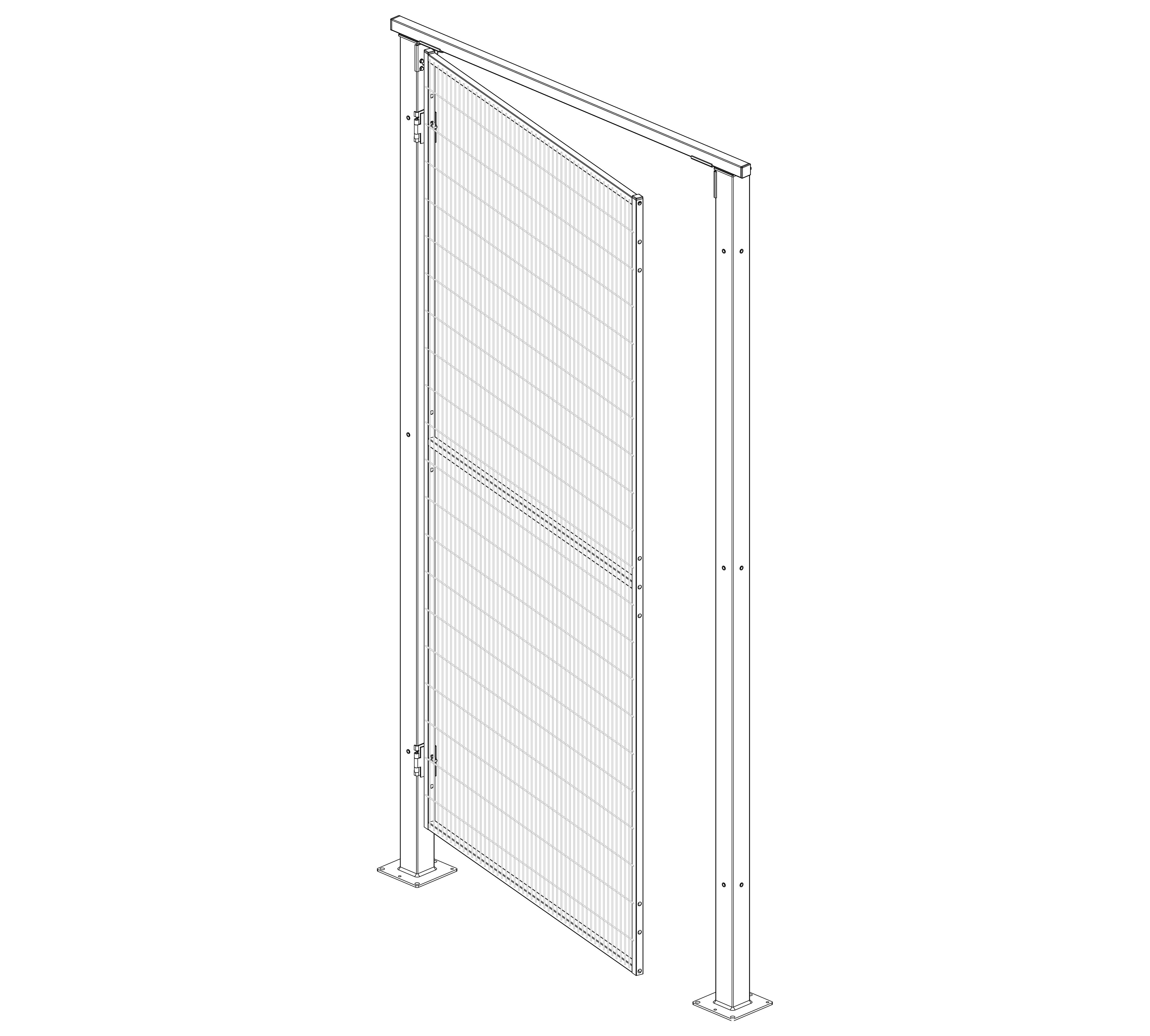

Porte battante
Passage individus
Porte simple pour passage humain, dotée de charnières qui guident le mouvement du panneau. Peut être commandée pré-assemblée avec serrure interverrouillée.

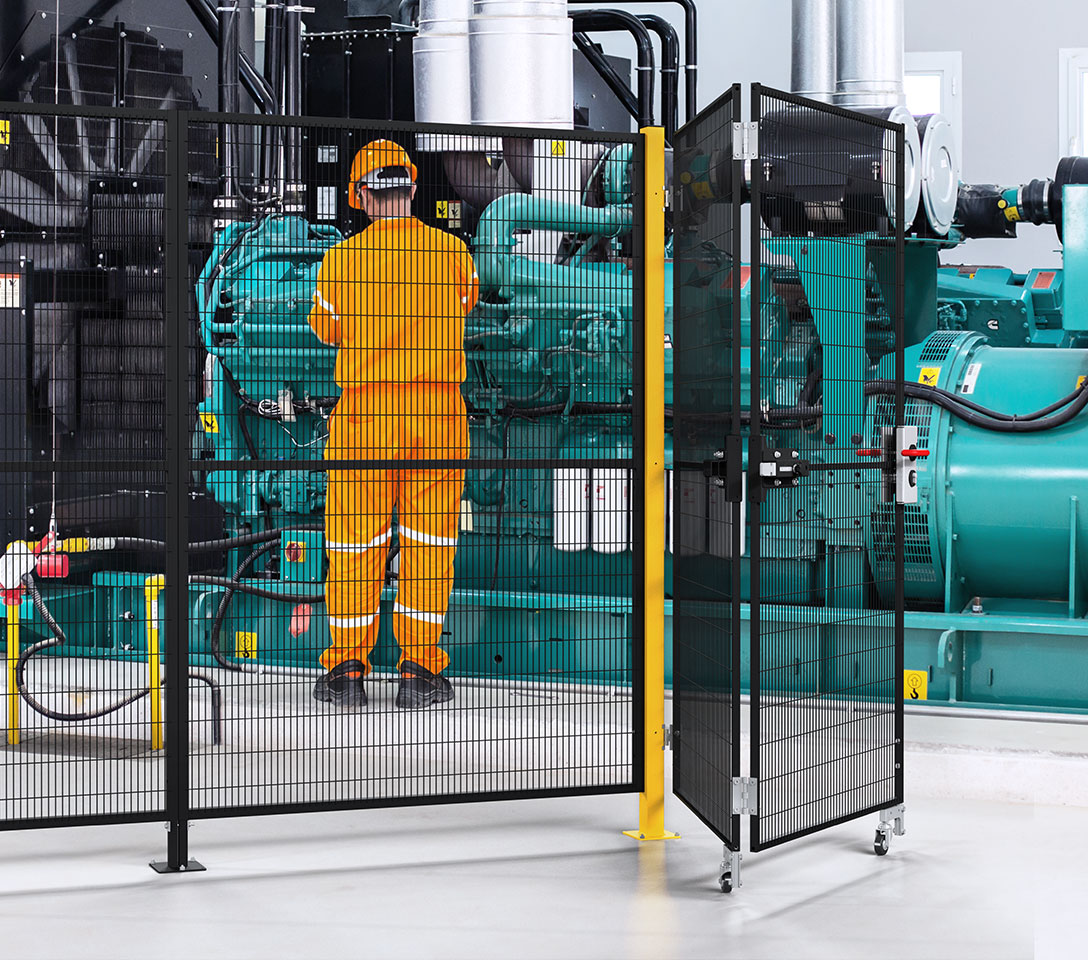

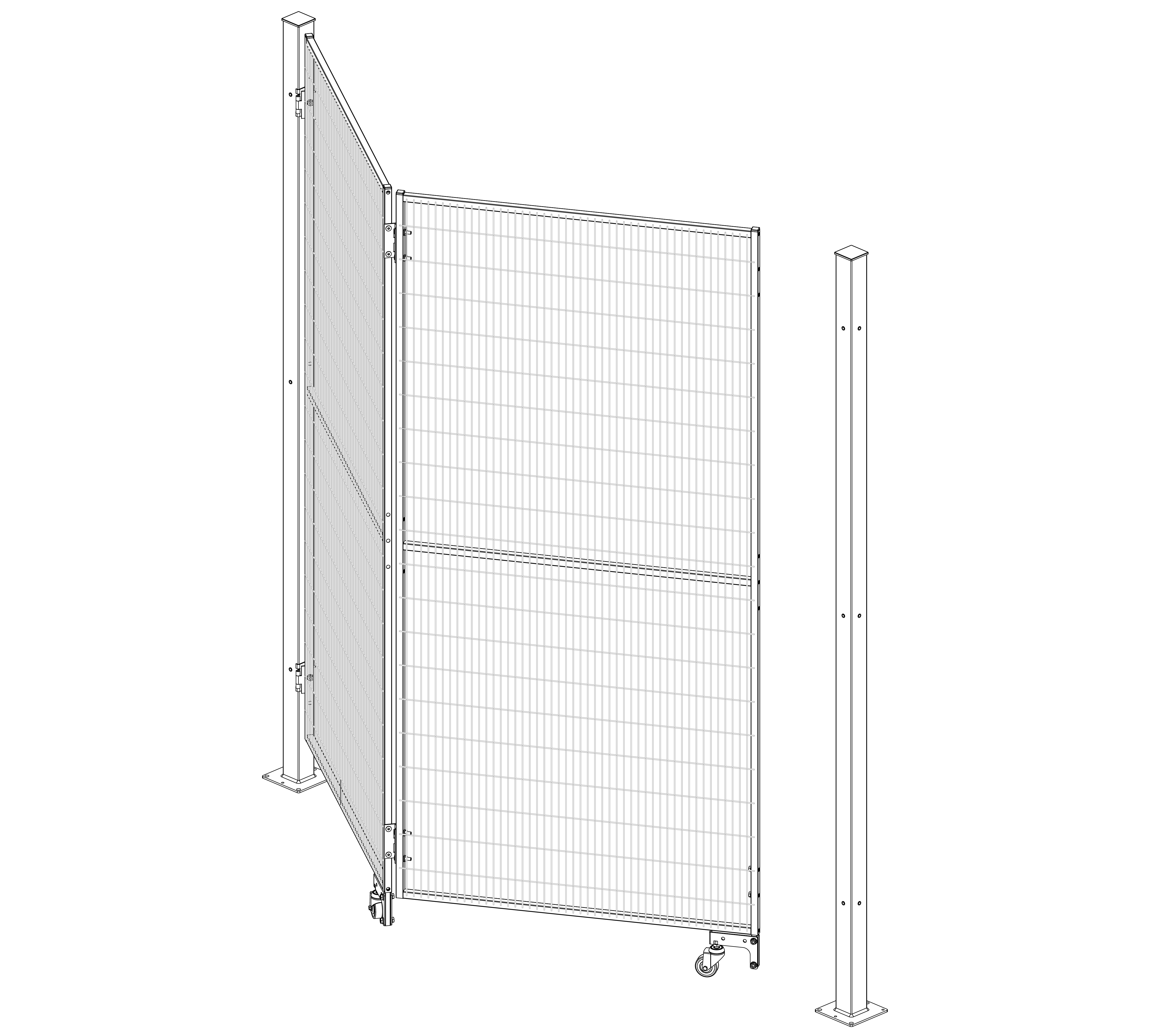

Porte pliante
Repliable
Porte articulée pour réduire l’encombrement à l’ouverture. Les deux battants se replient l’un sur l’autre pour réduire l’encombrement, tandis qu’une roulette pivotante assure la stabilité en mouvement.

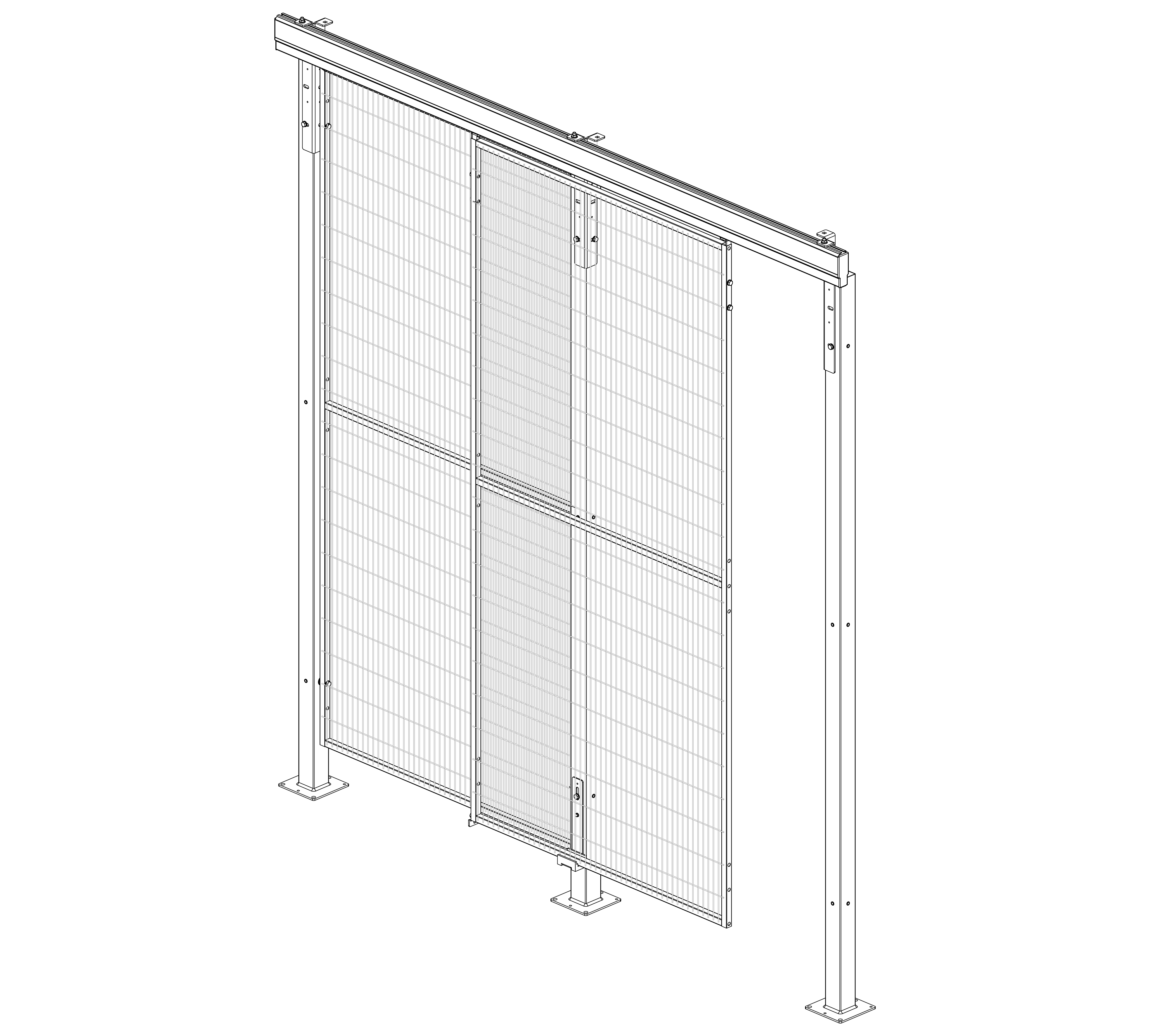

Porte coulissante
Guide supérieur
Porte coulissante suspendue par un nouveau système de guidage supérieur de dernière génération. Ergonomique et fonctionnelle, elle est facile à installer et assure un glissement fluide.

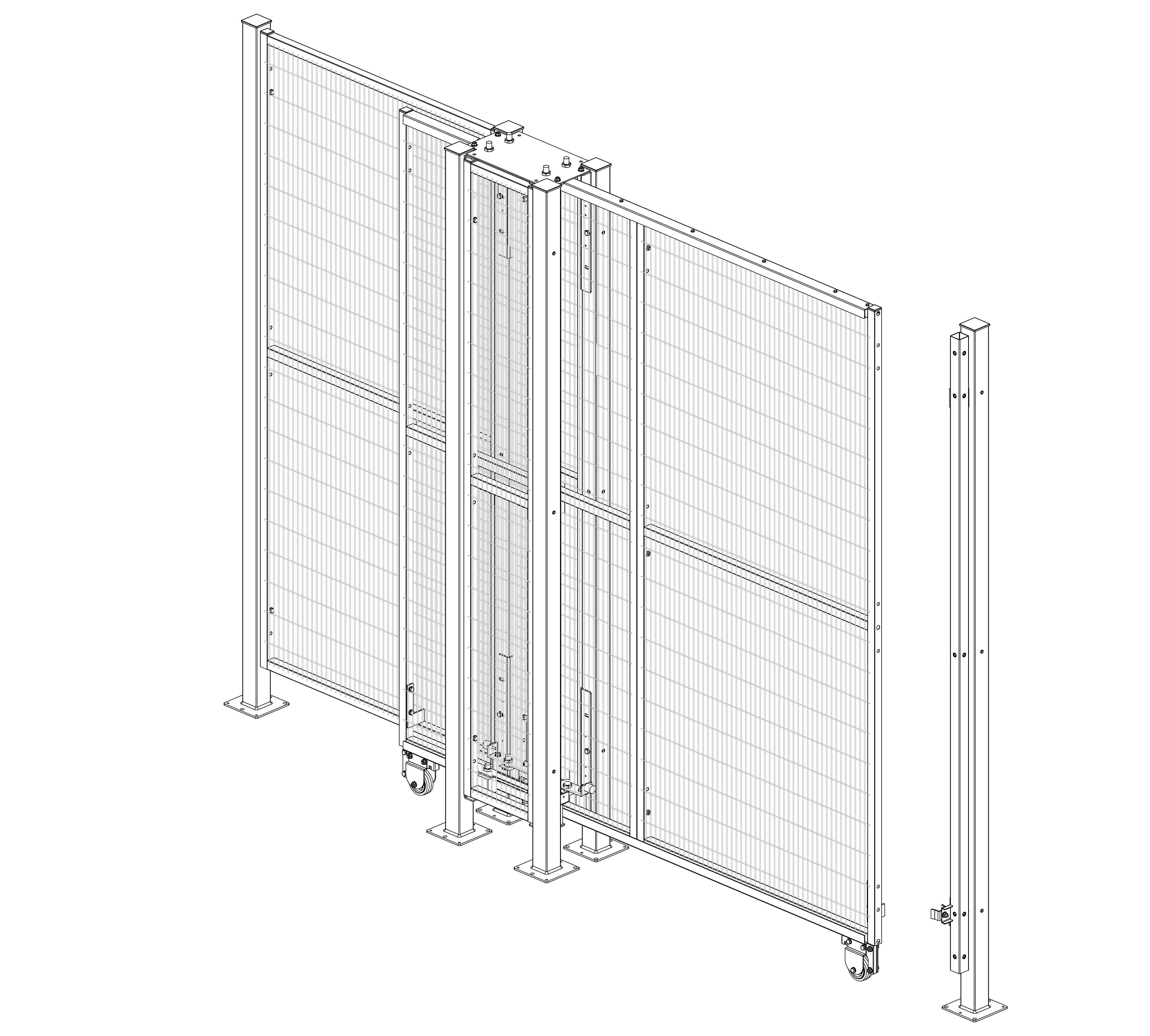

Porte coulissante
Passage libre
Porte coulissante à 4 montants solide et résistante. Actionnement fluide même sur de grandes ouvertures, elle est équipée d’un système de centrage pour un fonctionnement correct des interrupteurs de sécurité.

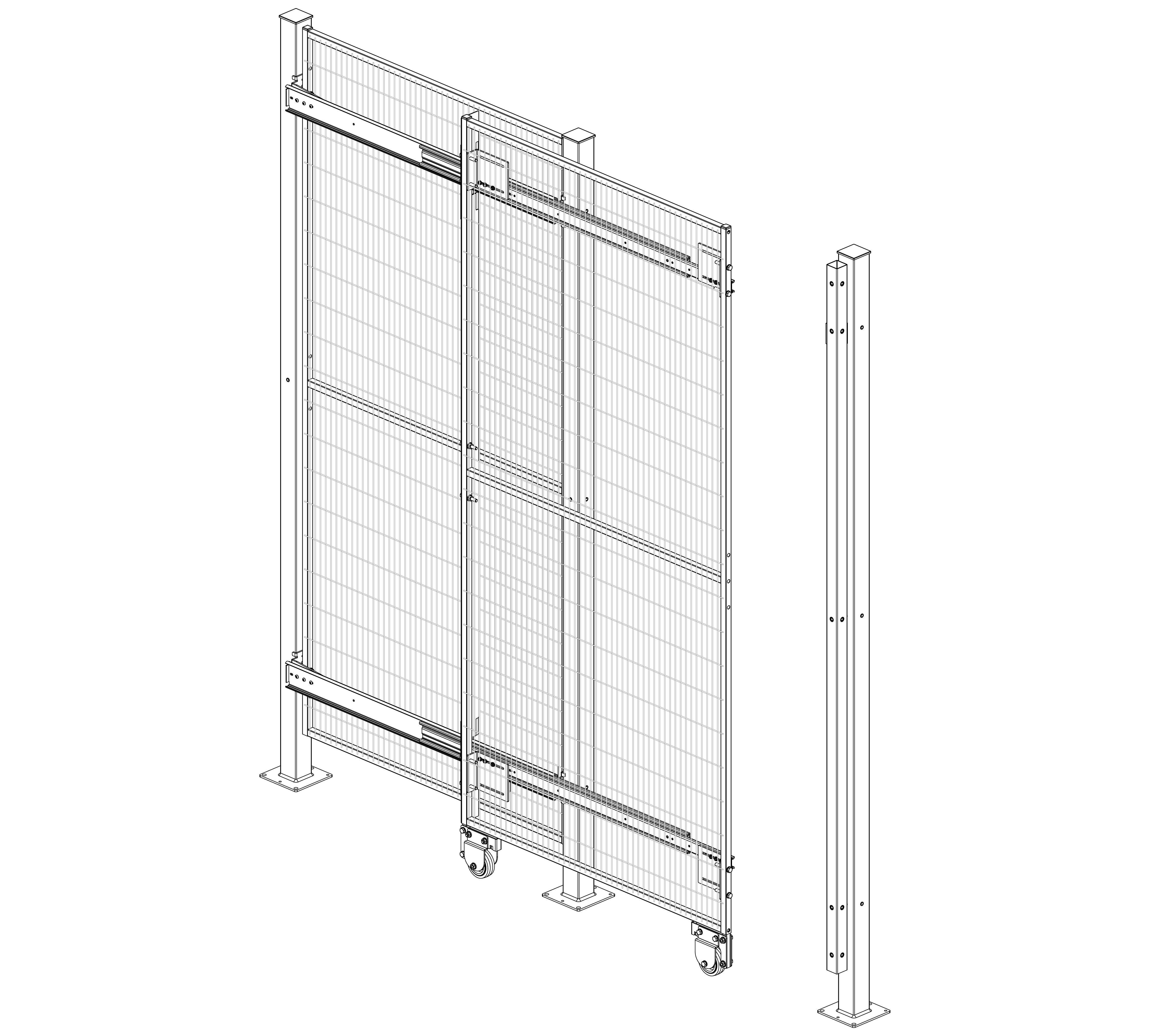

Porte coulissante
Passage libre TX
Porte coulissante à guides télescopiques à faible friction assurant une grande stabilité de mouvement du panneau. Également disponible en version multi-stade pour les grandes ouvertures.

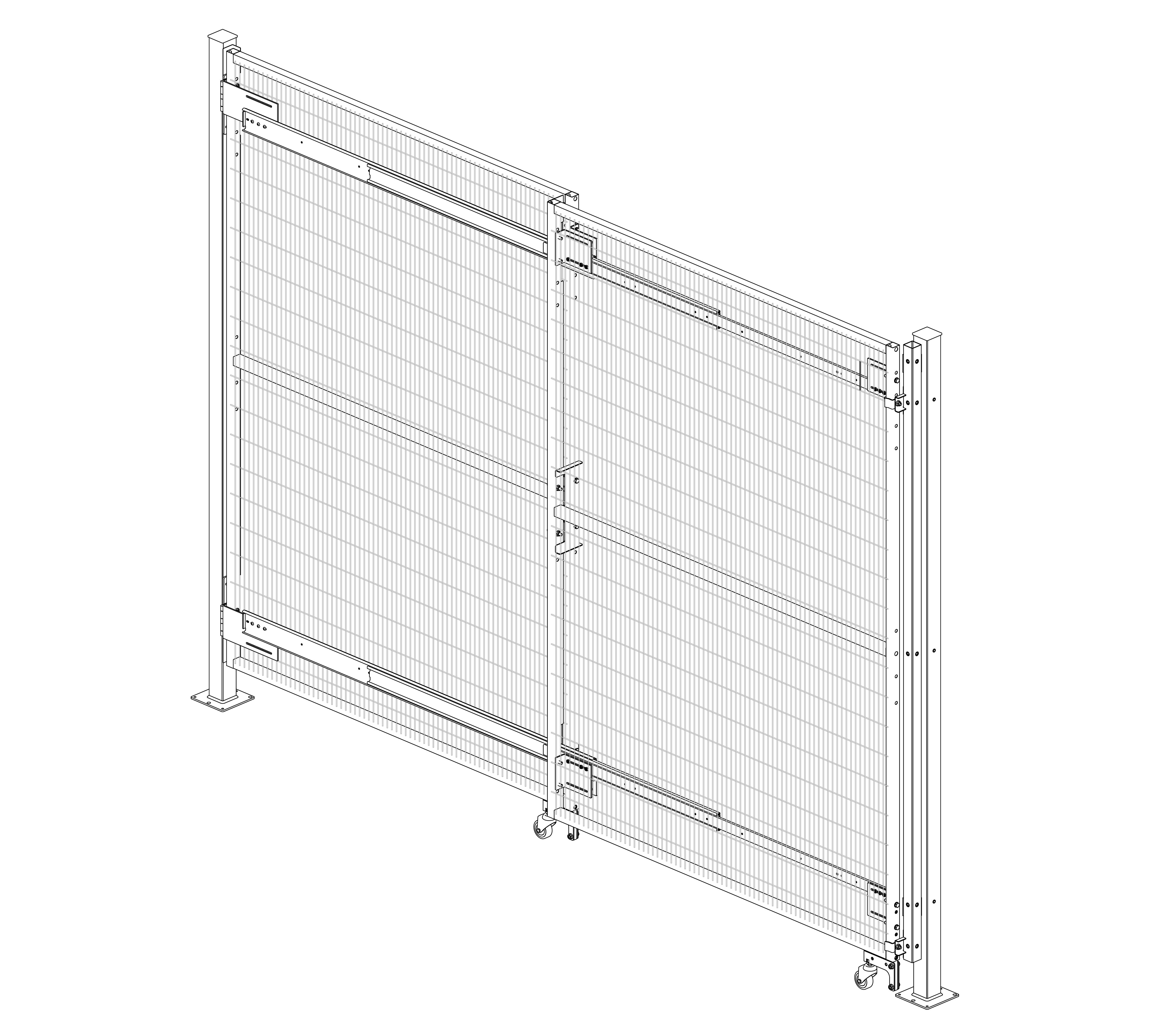

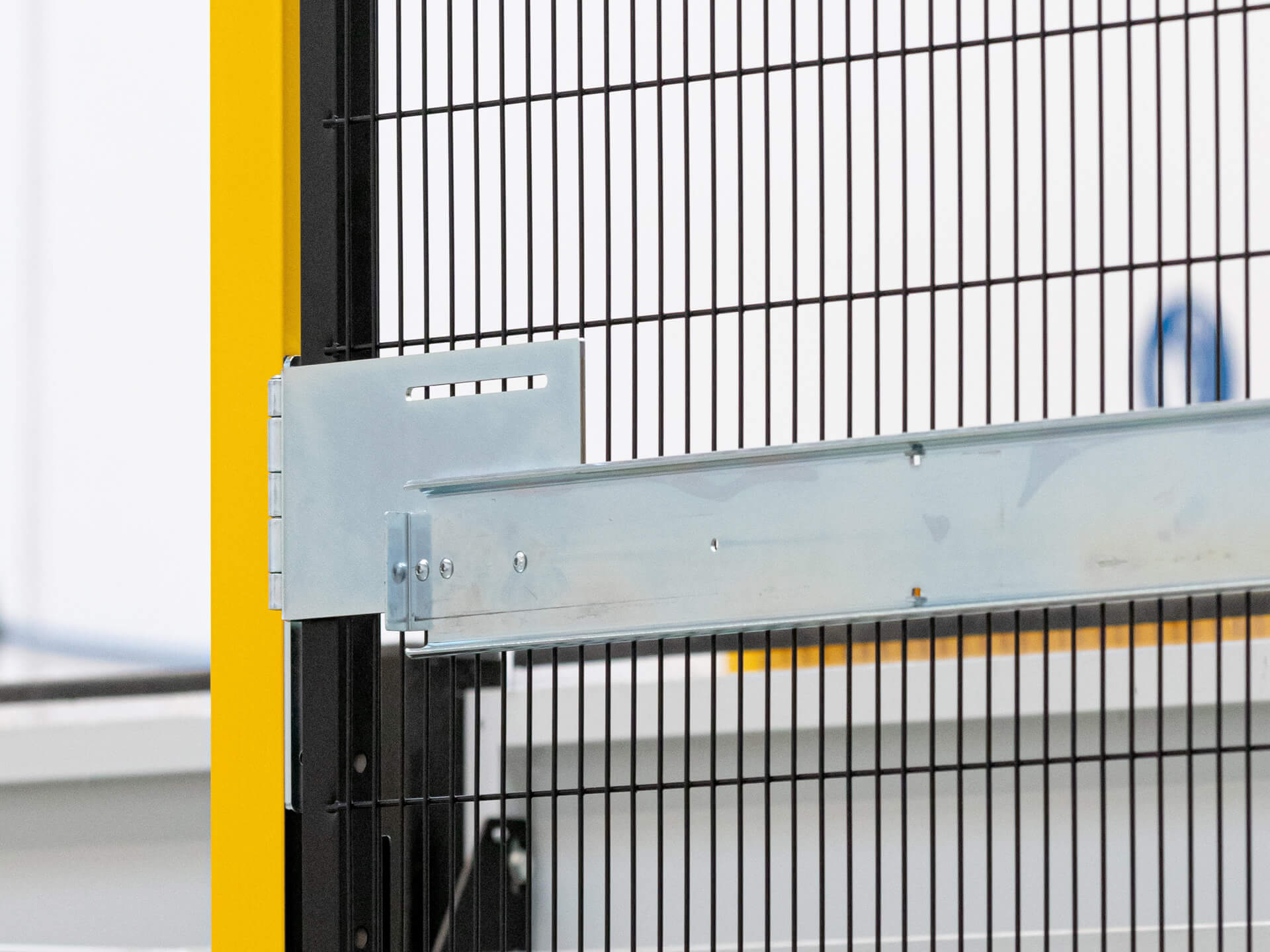

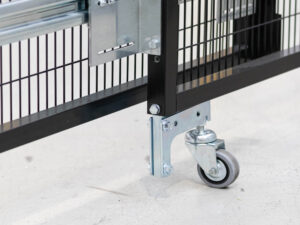

Porte hybride
Coulissante + charnières
Porte qui allie le mouvement de rotation et le coulissement de la porte. Idéale dans les espaces où les zones de coulissement et de rotation du panneau de porte sont limitées.

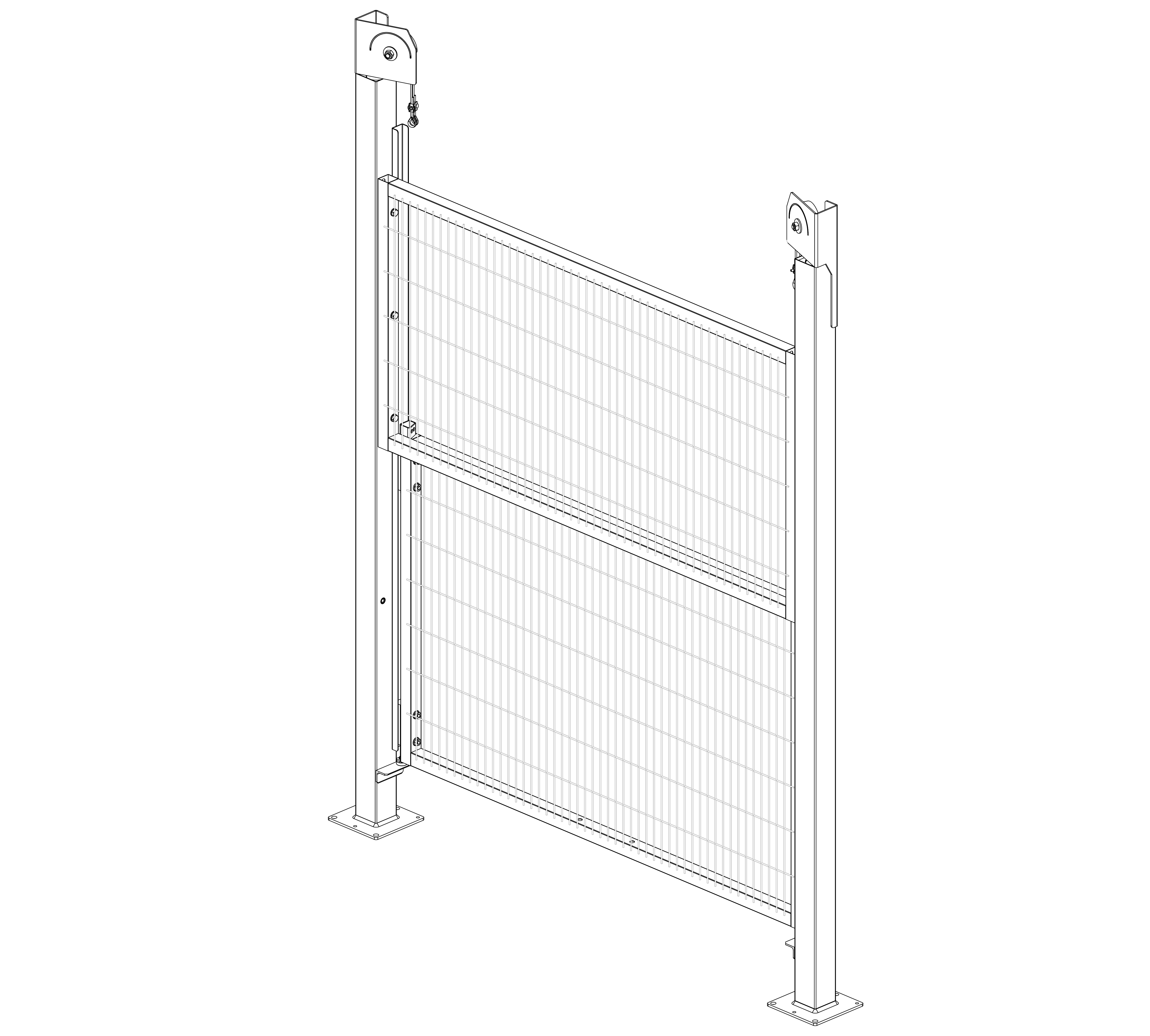

Porte verticale
à mouvement manuel
Porte équipée d’un contrepoids pour régler le mouvement d’ouverture et de fermeture. Le nombre réduit de composants rend l’assemblage simple et rapide.

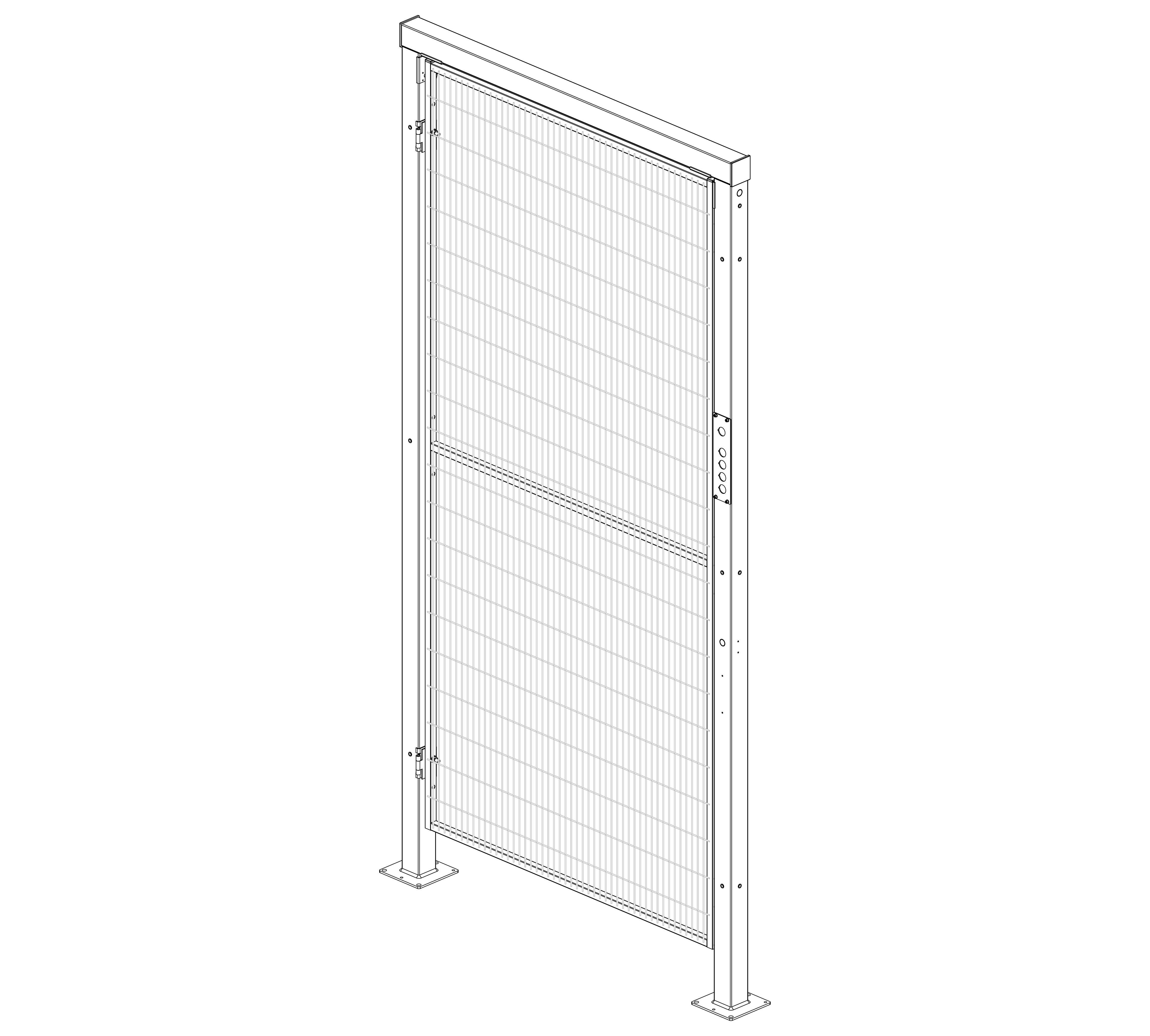

Porte battante
Plug and Play
Porte battante pour passage d’homme, elle est fournie déjà montée et prête à être intégrée dans votre agencement. Disponible en 3 configurations.

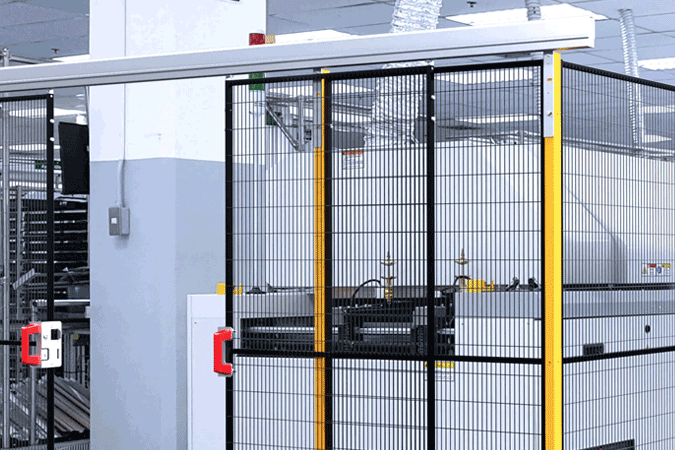

Portes de sécurité pour cloisons grillagées : questions fréquentes
Quelle est la différence entre une porte pour cloisons grillagées et un panneau démontable ?
Un panneau démontable est une protection fixe selon EN ISO 14120 : il peut être retiré uniquement avec un outil et uniquement lorsque la machine est à l'arrêt. Une porte de sécurité pour cloisons grillagées est une protection mobile : elle s'ouvre sans outil mais est associée à un système de verrouillage qui arrête la machine avant l'ouverture. Le choix dépend de la fréquence d'accès à la zone protégée, déterminée par l'Analyse des Risques selon EN ISO 12100 : si l'accès est rare et non récurrent, un panneau démontable suffit ; si l'accès est fréquent, une porte de sécurité est obligatoire.
Les portes de sécurité pour cloisons grillagées Satech sont-elles compatibles avec tous les systèmes ?
Oui. Les portes pour cloisons grillagées Satech utilisent les poteaux Mix&Match, percés sur trois côtés, qui sont compatibles avec tous les systèmes de la gamme : ImpactGuard, AdaptaGuard, EasyGuard, FastGuard et BlueGuard. Les poteaux Mix&Match sont reconnaissables car ils sont les seuls à avoir des perforations, contrairement aux poteaux standard EasyGuard qui en sont dépourvus. Cette compatibilité permet d'intégrer une porte dans n'importe quel périmètre existant sans remplacer les éléments structurels déjà installés.
Quels systèmes de verrouillage peut-on utiliser sur les portes pour cloisons grillagées ?
Les portes de sécurité pour cloisons grillagées Satech sont compatibles avec toute la gamme de systèmes de verrouillage Satech, des systèmes à faible PLr jusqu'au Safety Switch de type 4. Le choix du niveau de performance (PLr) dépend de l'Analyse des Risques selon EN ISO 13849 et EN ISO 14119 : plus le risque est élevé, plus le niveau de performance requis est élevé. Notre Bureau Technique est disponible pour vous conseiller sur le système de verrouillage adapté à votre application.
Dans quel sens doit s'ouvrir une porte pour cloisons grillagées ?
Selon la norme EN ISO 14120 et les principes de la Directive Machines 2006/42/CE, la porte de sécurité pour cloisons grillagées doit s'ouvrir vers l'extérieur de la zone protégée pour permettre une évacuation rapide en cas d'urgence. Des exceptions sont possibles uniquement lorsque des contraintes de layout le justifient et que l'Analyse des Risques le permet — dans ce cas, des dispositifs de déverrouillage d'urgence de l'intérieur sont obligatoires.
Peut-on monter la poignée des portes pour cloisons grillagées à droite ou à gauche ?
Oui. Toutes les portes de sécurité pour cloisons grillagées Satech permettent de monter la poignée à droite ou à gauche en fonction des exigences du layout. La direction d'ouverture doit toujours respecter les exigences normatives : la porte doit s'ouvrir vers l'extérieur de la protection périphérique pour permettre une évacuation rapide, comme défini par l'Analyse des Risques selon EN ISO 12100.
Quelle est la largeur maximale d'une porte pour cloisons grillagées Satech ?
Les portes standard pour cloisons grillagées Satech sont disponibles en plusieurs largeurs pour s'adapter aux différentes exigences de layout. Pour les applications nécessitant des passages plus larges — par exemple pour le transit d'AGV, de chariots élévateurs ou d'équipements de grande taille — des portails coulissants ou des solutions sur mesure CustomGuard sont disponibles. Notre Bureau Technique est disponible pour dimensionner l'accès adapté à vos besoins spécifiques.
Comment installer correctement une porte de sécurité pour cloisons grillagées ?
Les composants sont fournis en kits étiquetés avec les notices de montage incluses. Pour les portes pour cloisons grillagées avec systèmes de verrouillage interbloqués, la notice inclut également les instructions de connexion électrique et de réglage du dispositif de sécurité. Une fois installée, la porte doit être vérifiée pour s'assurer que le système de verrouillage fonctionne correctement avant la mise en service, conformément aux exigences de EN ISO 14119.
Quelles normes régissent les portes de sécurité pour cloisons grillagées ?
Les normes principales de référence pour les portes pour cloisons grillagées industrielles sont EN ISO 14120 (construction et choix des protections fixes et mobiles), EN ISO 14119 (conception et choix des dispositifs de verrouillage associés aux protections) et EN ISO 13849 (sécurité des systèmes de commande). La conformité de la porte à ces normes doit être documentée dans le dossier technique de la machine selon la Directive Machines 2006/42/CE. Pour un aperçu complet des normes applicables, consultez notre page des normes de référence.
Les portes pour cloisons grillagées peuvent-elles être installées à l'extérieur ?
Non. Les portes de sécurité pour cloisons grillagées Satech, comme tous les systèmes de la gamme, sont conçues pour une utilisation en environnements industriels intérieurs. La peinture en poudre standard est adaptée aux espaces fermés comme les ateliers de production et les entrepôts. Pour des exigences particulières de finition ou de protection, des traitements personnalisés CustomGuard sont disponibles sur demande.
Autres produits et complements pour cloisons grillagées
Panneaux modulaires
En plus des panneaux grillagés, les systèmes avec cadre peuvent être montés avec des panneaux en différents matériaux.
EN SAVOIR PLUS

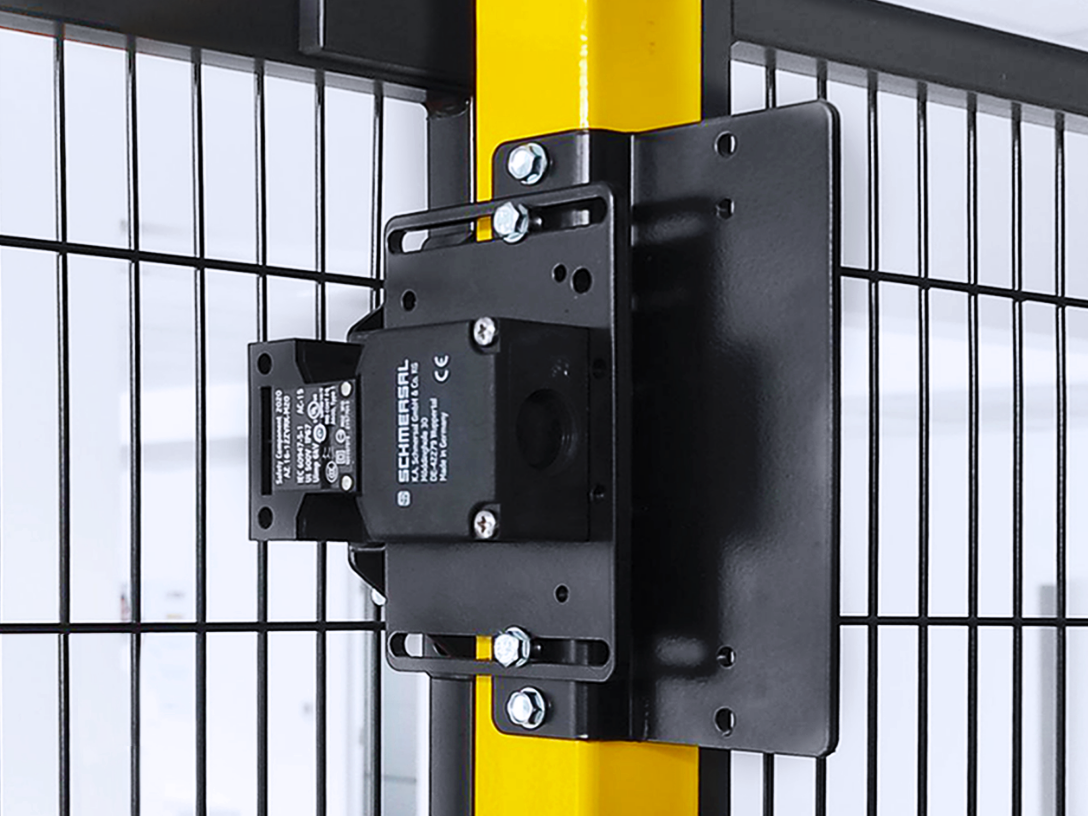

Serrures de sécurité
Nous proposons une gamme de systèmes de fermeture adaptés à tous les niveaux de performance requis.
EN SAVOIR PLUS

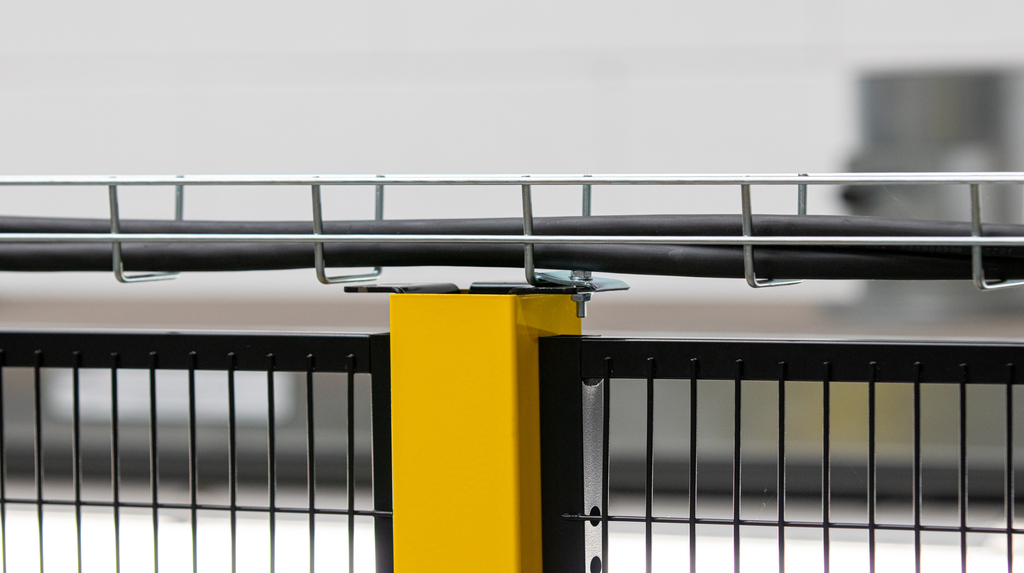

Accessoires et platines
