Grillages sans cadre protection machines

Les grillages de protection pour machines sont des protections physiques qui délimitent les zones dangereuses des machines industrielles, empêchant l'accès des opérateurs pendant le fonctionnement.

Ils sont qualifiés de "fixes" car leur retrait nécessite l'usage d'un outil, conformément à la norme EN ISO 14120.

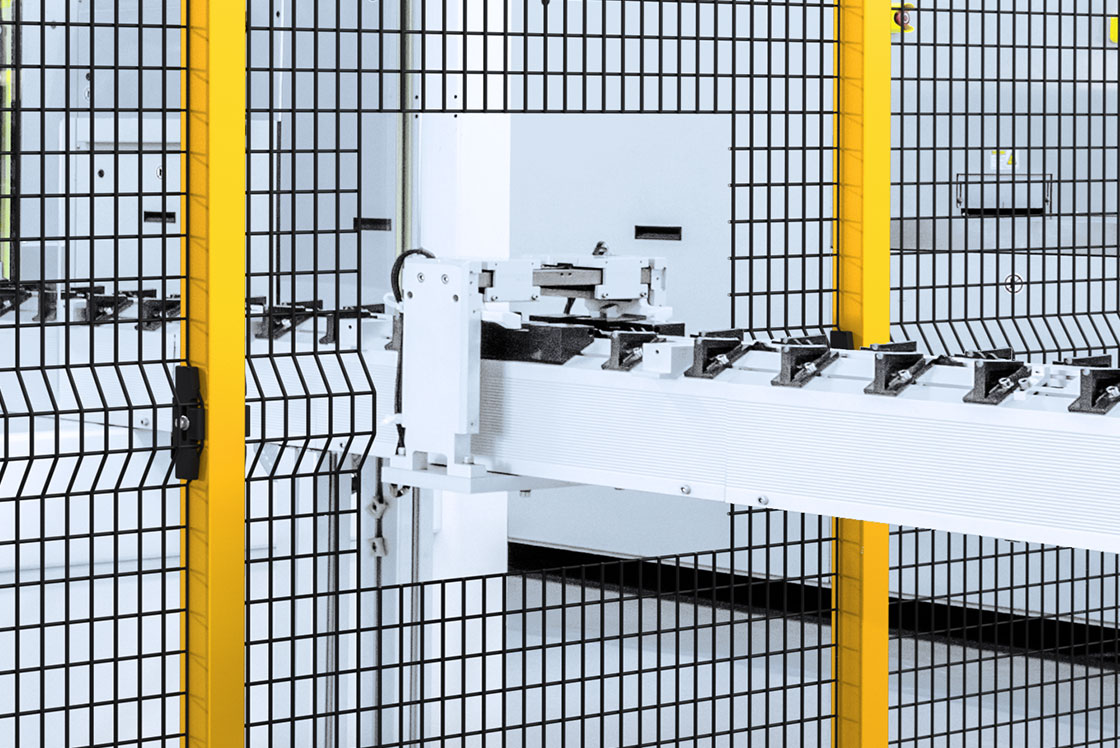

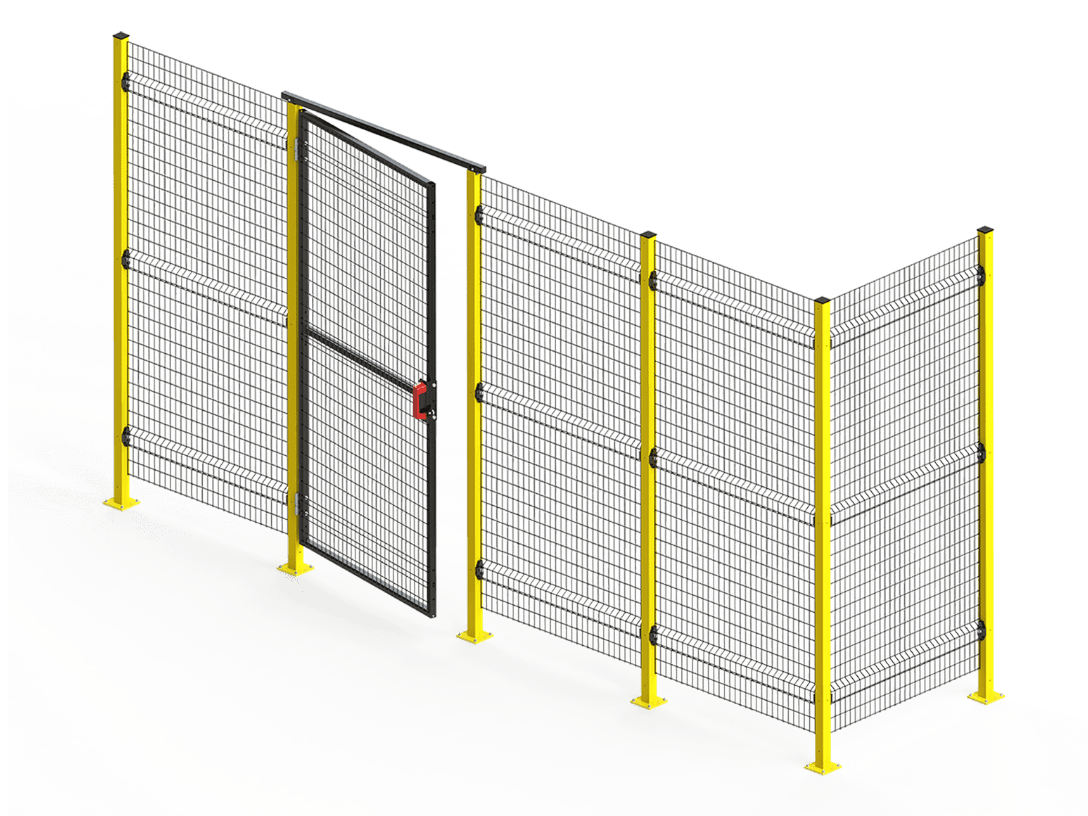

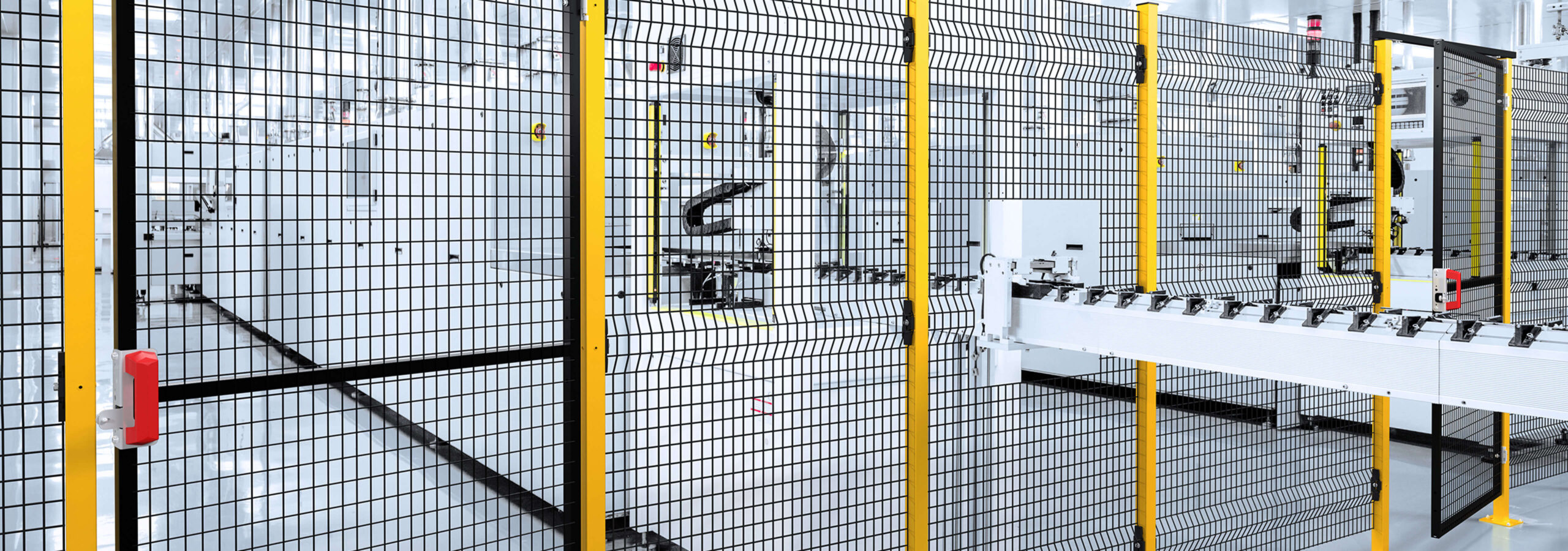

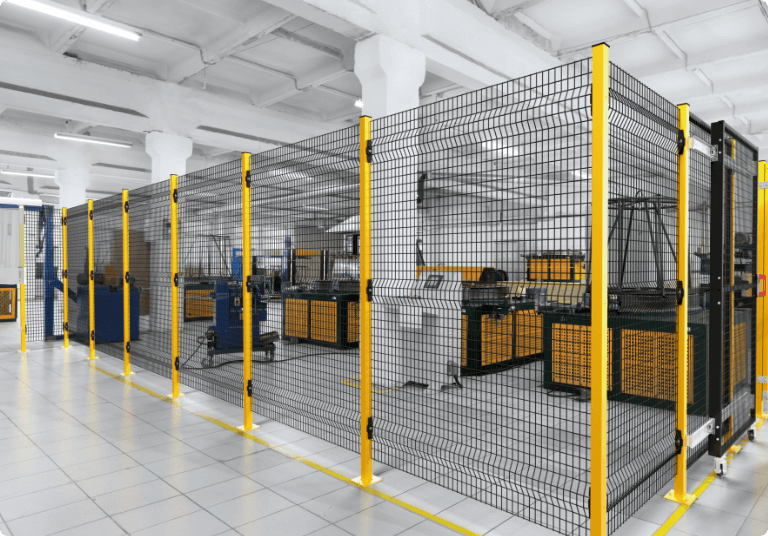

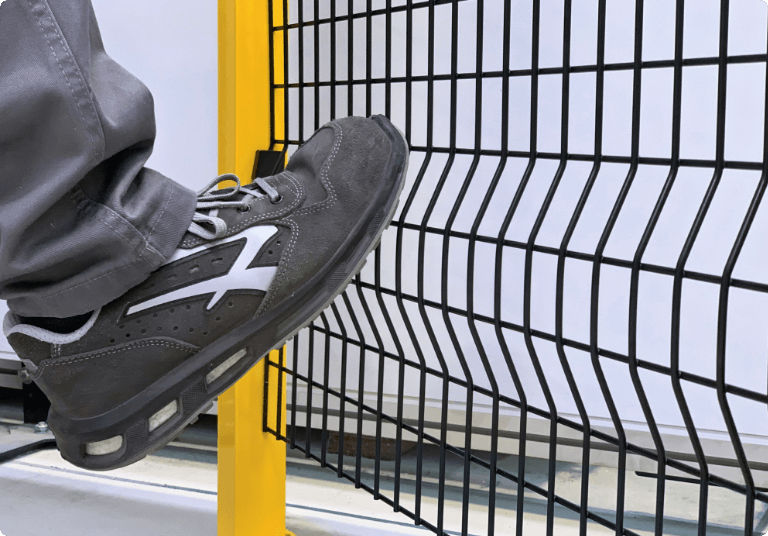

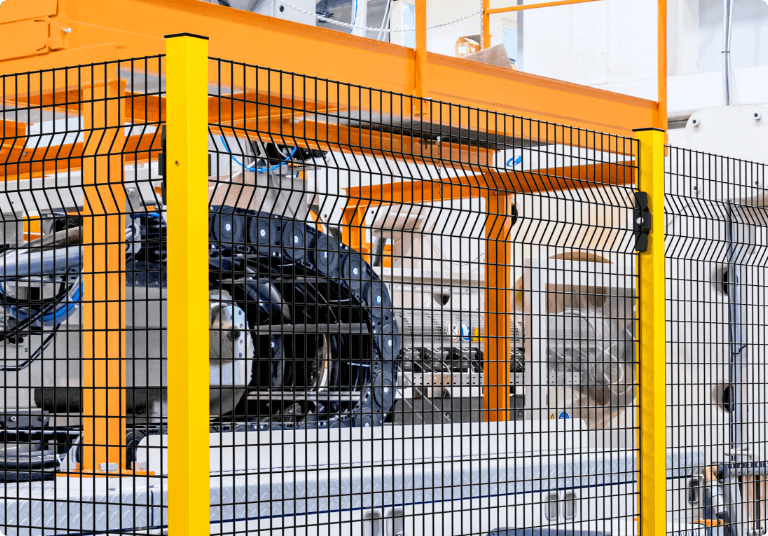

AdaptaGuard est le système Satech de grillages sans cadre protection machines (frameless) : les panneaux peuvent être adaptés directement sur site.

La distinction est établie par la norme EN ISO 14120 et dépend de la fréquence d'accès à la zone protégée.

Une protection fixe est appropriée lorsque l'accès est rare et non récurrent pendant l'activité de production normale : un outil est alors nécessaire pour le retrait.

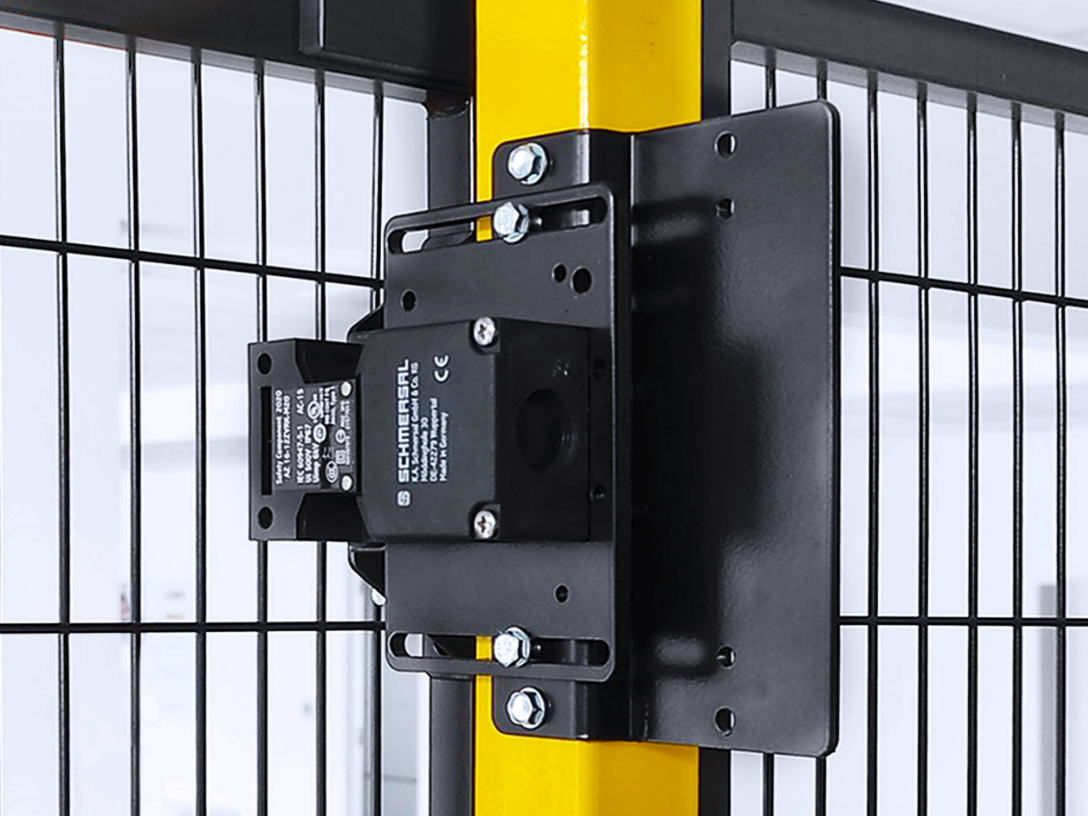

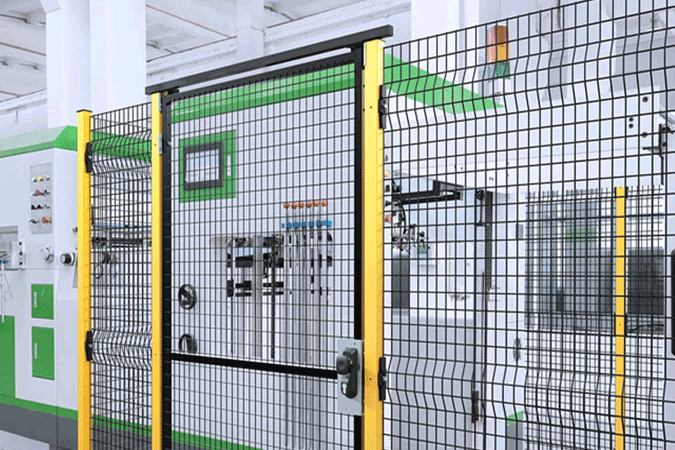

Une protection mobile est nécessaire lorsque les opérateurs doivent accéder à la zone régulièrement : la porte doit s'ouvrir sans outil mais avec un système qui arrête la machine avant l'accès.

Le choix doit être déterminé par l'Analyse des Risques au sens de la Directive Machines 2006/42/CE.

La caractéristique définitoire est que la protection fixe ne peut pas rester en position sans que les moyens de fixation soient retirés : vis, boulons et écrous doivent rester solidaires de la protection ou de la machine pour éviter qu'ils ne tombent dans les engrenages ou ne soient perdus.

AdaptaGuard répond à cette exigence avec son système de fixation en technopolymère haute résistance, conforme à EN ISO 14120 point 5.3.9.

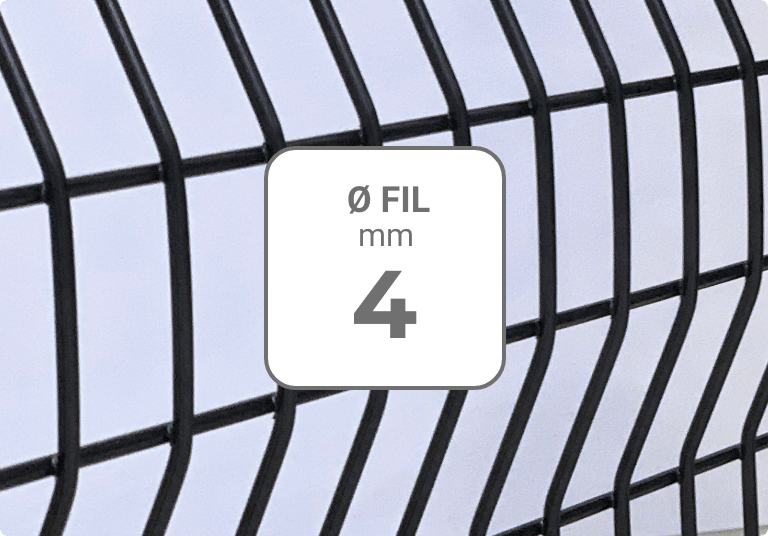

Les panneaux AdaptaGuard sont testés jusqu'à 1600 J selon EN ISO 14120 : une valeur adaptée à la majorité des environnements manufacturiers avec risques d'impact liés à la manutention mécanique.

Pour les environnements avec des forces d'impact supérieures, il est conseillé d'évaluer d'autres systèmes de la gamme Satech, comme ImpactGuard. Le choix du système le plus adapté doit être déterminé par l'Analyse des Risques.

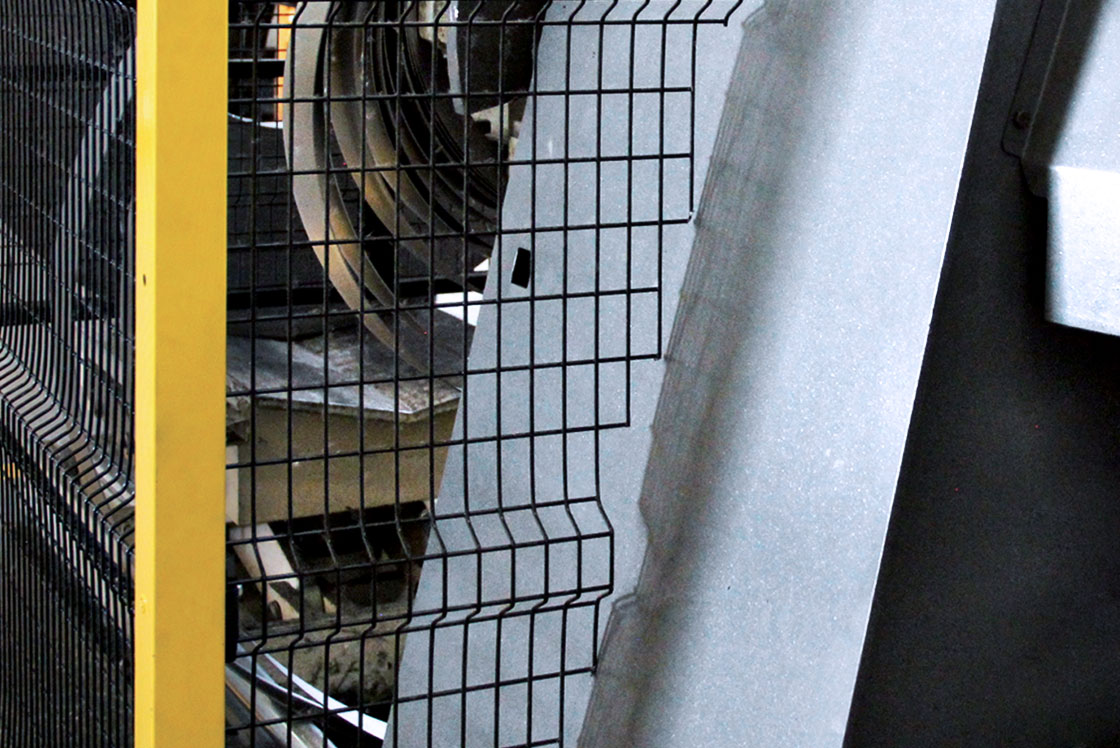

La maille du grillage AdaptaGuard peut être découpée directement sur site, sans nécessiter d'équipement spécialisé. Cela permet d'adapter le panneau à des configurations de layout non standard, des obstacles fixes comme des tuyauteries ou des colonnes, et des angles différents de 90°. La base du poteau permet en outre une inclinaison du système pour l'adapter à des sols irréguliers.

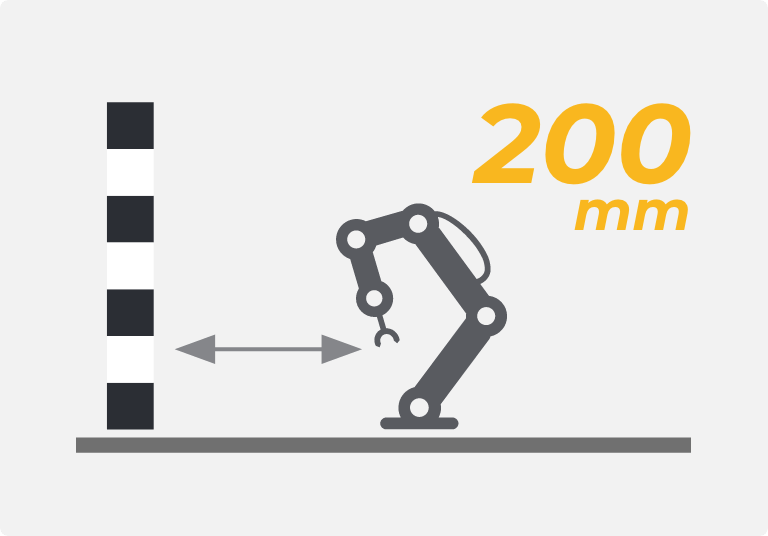

La distance minimale entre AdaptaGuard et le point de danger le plus proche est de 200 mm, conformément à EN ISO 13857 (point 4.2.4.1). Cette valeur se réfère à la configuration standard AdaptaGuard avec une ouverture de maille de 28 x 46 mm.

L'ouverture de maille seule n'est toutefois pas suffisante pour définir le positionnement correct de la protection : la norme EN ISO 13857 établit que la hauteur du point dangereux doit également être prise en compte. Pour déterminer précisément la hauteur de la protection et la distance de sécurité, une Analyse des Risques menée selon EN ISO 12100 est indispensable.

Pour les installations avec des configurations différentes ou des exigences spécifiques, il est nécessaire de vérifier les distances avec les tableaux EN ISO 13857 ou avec le soutien de notre Bureau Technique.

Oui. AdaptaGuard est conçu pour être installé par un seul opérateur.

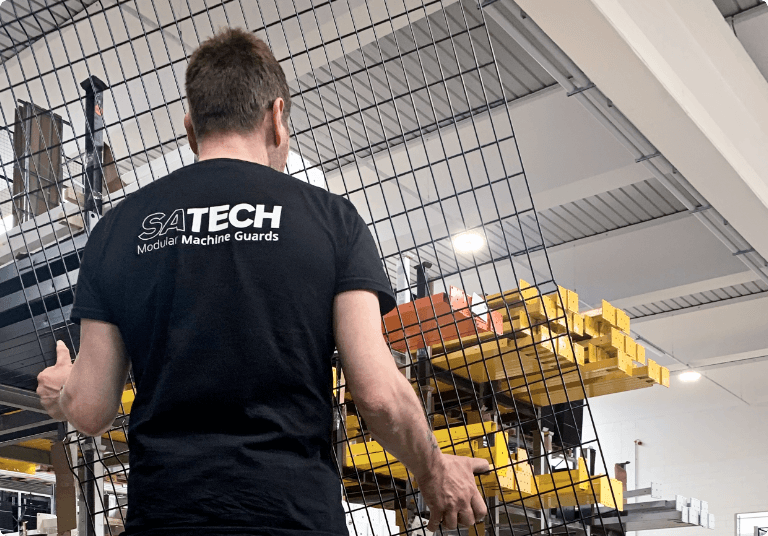

Les panneaux sans cadre sont légers et maniables, tandis que les supports en technopolymère simplifient le montage. Les poteaux Mix&Match de 50 mm, percés sur trois côtés, sont prévus pour les portes et accessoires.

Les composants sont fournis en kits étiquetés avec les notices de montage incluses. Celles-ci sont également disponibles sur notre page Notices de montage.

AdaptaGuard peut être installé sur des sols particuliers grâce à la contre-plaque au sol, disponible en deux versions : zinguée pour caillebotis d'une épaisseur jusqu'à 30 mm, et en acier à souder pour les surfaces métalliques où il n'est pas possible ou conseillé de percer. Les deux versions sont compatibles avec les poteaux de 50 mm du système.

De plus amples informations sur la contre-plaque sont disponibles sur notre page Accessoires et compléments de montage Satech.
