Grillages de protection machines

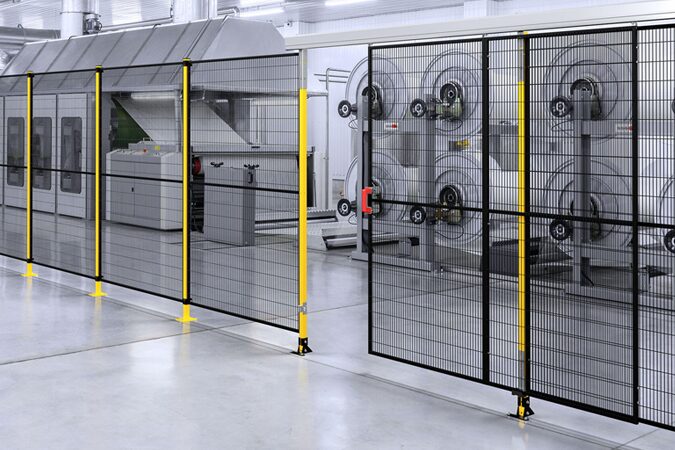

EasyGuard est le choix adampté lorsque l'installation nécessite un accès fréquent pour la maintenance ou le nettoyage : le système de clip à montage simplifié permet de démonter un panneau rapidement, réduisant les temps d'arrêt machine. Ce grillage de protection pour machines convient également aux layouts fixes pour des applications générales où la priorité est la simplicité d'installation et l'entretien courant. Pour les environnements à risque d'impact élevé ou avec des robots industriels lourds, il est préférable d'opter pour ImpactGuard.

EasyGuard et FastGuard sont tous deux des grillages de protection machines modulaires avec cadre de 20 mm, mais répondent à des besoins différents.

EasyGuard dispose de poteaux (disponibles en section 40 ou 60 mm) et d'un système de fixation par clip rapide avec vis imperdable : c'est le grillage de protection pour machines indiqué pour les applications standard, les installations à maintenance fréquente et les layouts fixes. FastGuard n'a pas de montants dans le panneau (la structure est autoportante), ce qui réduit les temps de montage jusqu'à 70 % et le rend idéal pour les installations avec systèmes de transport automatiques et, en général, pour les zones à impact limité.

La résistance aux impacts diffère également : EasyGuard atteint 250 J, FastGuard entre 390 et 500 J selon la variante. Le choix dépend de l'Analyse des Risques et du type de layout.

Ce grillage de protection machines est testé jusqu'à 250 J selon EN ISO 14120 Annexe C : une valeur qui dépasse de 100 % le minimum normatif de 115 J, correspondant à la force d'impact d'une personne d'environ 90 kg tombant accidentellement contre la protection. Cette valeur est suffisante pour la grande majorité des applications manufacturières standard : machines-outils, lignes d'assemblage, cellules de contrôle, installations d'emballage.

Cependant, les forces en jeu varient selon le type de machine et l'opération : pour déterminer si EasyGuard est la solution adaptée à votre application spécifique, il est nécessaire de conduire une Analyse des Risques selon EN ISO 12100. Si les résultats exigent une résistance supérieure, AdaptaGuard (jusqu'à 1600 J) ou des systèmes à résistance encore plus élevée sont les alternatives à envisager.

Le clip EasyGuard fixe le panneau au poteau par un mouvement vertical. Le système utilise une vis imperdable (qui ne peut pas être perdue pendant les opérations) et réduit les temps de pose jusqu'à 25 % par rapport aux systèmes traditionnels à vis, rendant le démontage et le remontage rapides et reproductibles.

Ce système de grillage de protection machines est certifié comme protection fixe selon EN ISO 14120 : le retrait nécessite une action volontaire et ne peut pas se produire accidentellement.

EasyGuard, avec cadre de 20 mm, est compatible avec : le grillage standard, le polycarbonate pour la visibilité sur la zone protégée, et les panneaux composites en grillage + polycarbonate ou grillage + tôle. Les panneaux FullSteel, réalisés en tôle pliée sans cadre, ne sont pas compatibles avec le système de fixation par clip : pour un panneau plein, il est nécessaire d'utiliser des montants Mix&Match et un montage avec vis imperdables.

Pour les installations à maintenance fréquente, EasyGuard est le grillage de protection pour machines le plus indiqué : les panneaux se démontent et se remontent rapidement grâce au clip à montage simplifié, réduisant les temps d'arrêt machine non planifiés.

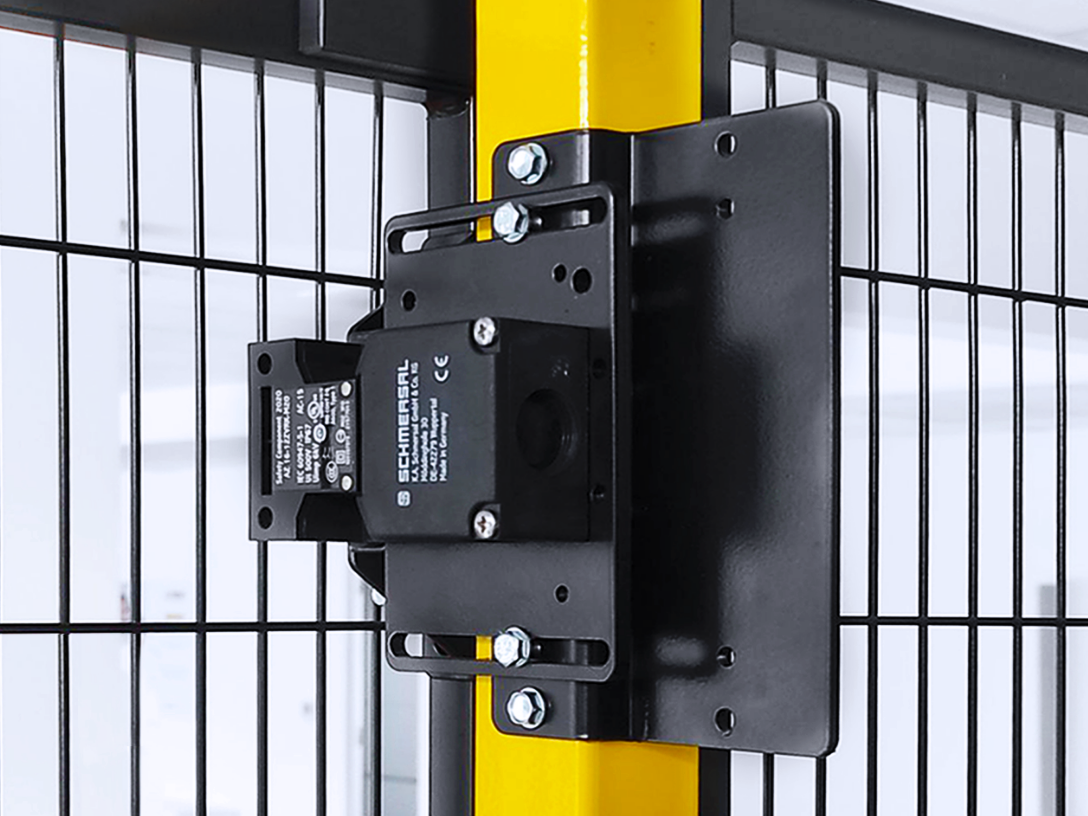

Pour les installations nécessitant des accès très fréquents à la zone protégée, la solution adaptée consiste à intégrer dans le périmètre EasyGuard une porte avec un système de verrouillage interbloqué : il permet une ouverture rapide tout en maintenant l'arrêt de la machine. Notre Bureau Technique est disponible pour conseiller la configuration la plus adaptée.

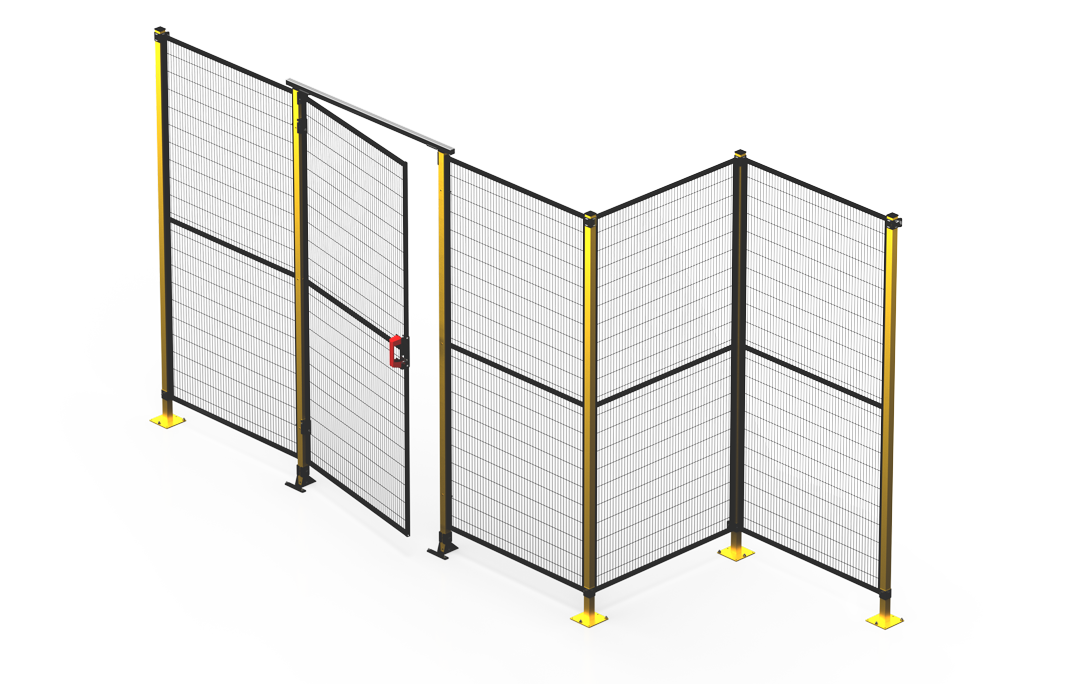

Les portes de tous les Systèmes Satech sont assemblées avec des poteaux Mix&Match, équipés de trous sur trois côtés et conçus pour le montage de charnières et d'accessoires. Dans un périmètre EasyGuard, il est immédiat de reconnaître les montants dédiés aux portes : ce sont les seuls équipés de trous, tandis que les montants standard de ce grillage de protection machines en sont dépourvus pour empêcher l'accumulation de poussière et de débris.

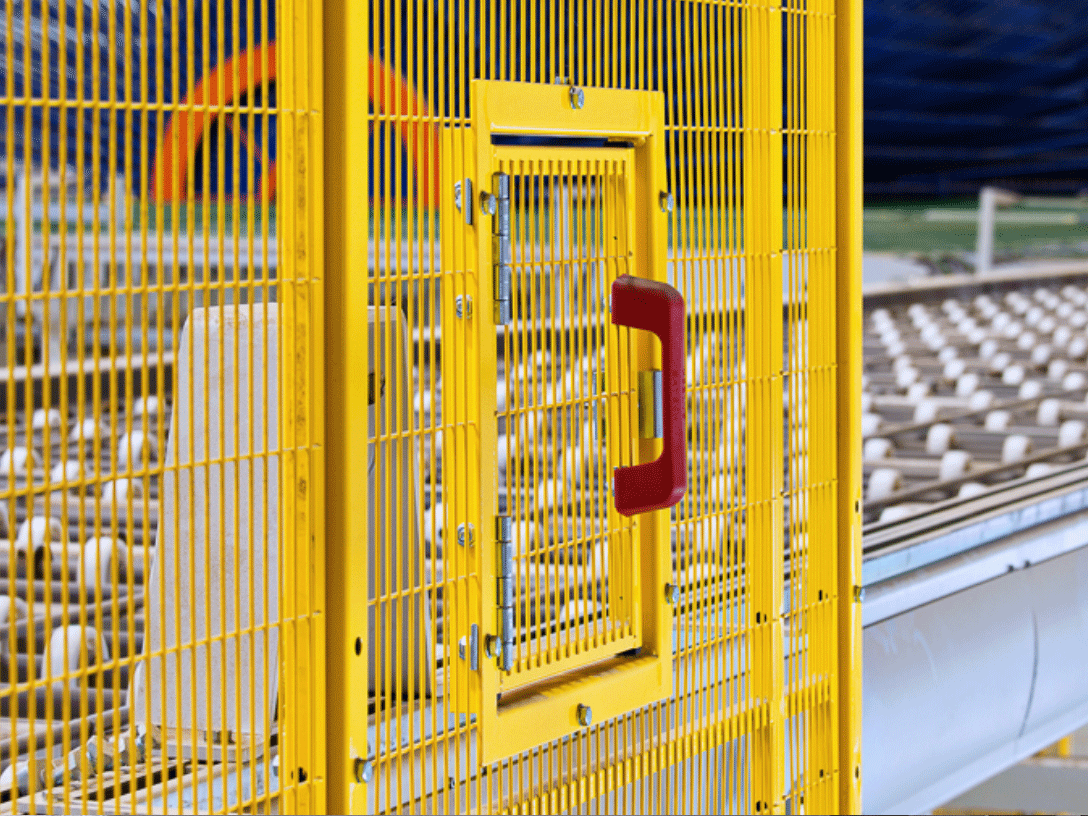

Dans les Systèmes Satech qui prévoient les montants Mix&Match de série, chaque montant peut être utilisé indifféremment pour les panneaux fixes ou pour les portes. Consultez la page des Portes Standard Satech pour tous les accessoires disponibles.

Oui. Les poteaux de 40 mm de ce grillage de protection pour machines offrent stabilité et robustesse même pour des layouts de grandes dimensions dans des conditions d'utilisation standard, sans nécessiter de renforts supplémentaires.

Pour les applications plus exigeantes, telles que des vibrations continues, des charges dynamiques élevées ou des passages fréquents d'engins lourds, il est possible d'intégrer des accessoires comme des contreventements de renforcement, ou d'opter pour les montants de 60 mm, disponibles dans le système EasyGuard 60. Notre Bureau Technique est disponible pour une évaluation gratuite de votre layout spécifique.

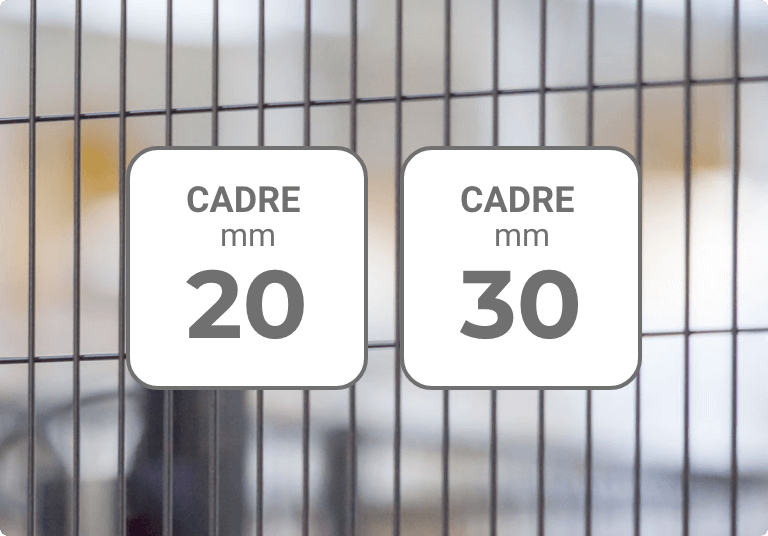

Non. Les panneaux grillagés avec cadre des systèmes EasyGuard et ImpactGuard sont identiques, disponibles en sections de 20 et 30 mm. La différence de coefficient de résistance aux impacts selon l'Annexe C de EN ISO 14120 dépend du mode d'assemblage, pas du panneau : EasyGuard utilise un clip à montage rapide, capable de supporter des impacts jusqu'à 250 J ; ImpactGuard est fixé aux poteaux par vis imperdables BHC, qui portent la résistance jusqu'à 2200 J (2600 J pour la version avec poteaux de 60 mm et cadre de 30 mm).

Non. EasyGuard, comme tous les grillages de protection machines de la gamme Satech, est conçu spécifiquement pour une utilisation en environnements industriels intérieurs. La peinture en poudre standard est pensée pour les espaces fermés comme les ateliers de production et les entrepôts, où les poteaux sans trous offrent l'avantage supplémentaire de ne pas retenir de poussière ou d'humidité à l'intérieur. Pour des exigences particulières de finition ou de protection, il est possible de demander des traitements personnalisés CustomGuard.
