Enceintes grillagées industrielles

FastGuard est le système Satech indiqué lorsque le projet exige des temps de montage réduits et que le risque d'impact est limité. Avec une résistance testée jusqu'à 390 J (FG20) et 500 J (FG30) selon EN ISO 14120, cette enceinte grillagée industrielle est le choix adapté pour les machines et installations où l'Analyse des Risques n'exige pas de valeurs d'impact élevées : systèmes de transport automatiques, convoyeurs, lignes d'assemblage léger, îlots de contrôle.

Pour les environnements avec robots industriels lourds ou risque d'impact significatif depuis l'intérieur, le système de référence est ImpactGuard.

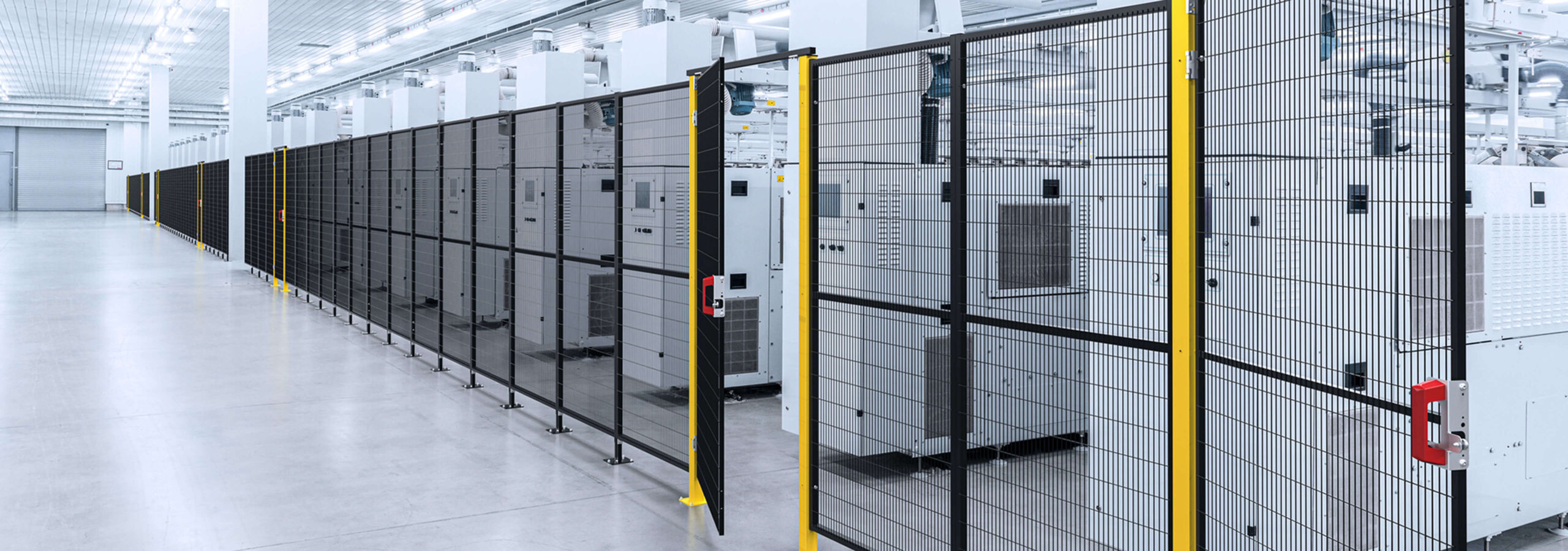

FastGuard est également utilisé comme cloison de séparation pour le partitionnement de zones — dans les entrepôts et ateliers de production — pour séparer des zones de travail, des couloirs de circulation ou des zones AGV. Dans ce cas, il ne remplit pas la fonction de protection périphérique au sens d'EN ISO 14120, mais celle d'élément de séparation physique. La distinction est importante : l'usage correct doit toujours être déterminé par l'Analyse des Risques selon EN ISO 12100.

La hauteur minimale est définie par la norme EN ISO 13857 en fonction de la distance entre l'enceinte grillagée industrielle et le point de danger. La hauteur minimale standard de FastGuard est 1620 mm. Lorsque le risque de franchissement exige une hauteur supérieure, FastGuard est également disponible en 2220 mm et 2620 mm (cette dernière uniquement avec cadre de 30 mm).

Oui. La structure autoportante de FastGuard, sans poteaux verticaux, repose sur des bases à fourche qui relient les panneaux dans la partie inférieure, laissant la base de l'enceinte grillagée industrielle libre et éliminant les obstacles au passage des AGV et systèmes de transport automatiques dans les ouvertures dédiées. Le gain de temps de montage jusqu'à 70 % fait de FastGuard la solution idéale pour les installations logistiques et d'automatisation où le layout est reconfiguré périodiquement.

FastGuard 30 (cadre 30 mm) est testé jusqu'à 500 J selon EN ISO 14120 et atteint des hauteurs jusqu'à 2620 mm, indiqué pour les environnements à risque d'impact plus élevé ou les layouts à fort développement vertical. FastGuard 20 (cadre 20 mm) présente une résistance minimale de 390 J et couvre des hauteurs jusqu'à 2220 mm : il s'agit donc d'une solution pour les applications à risque faible à moyen.

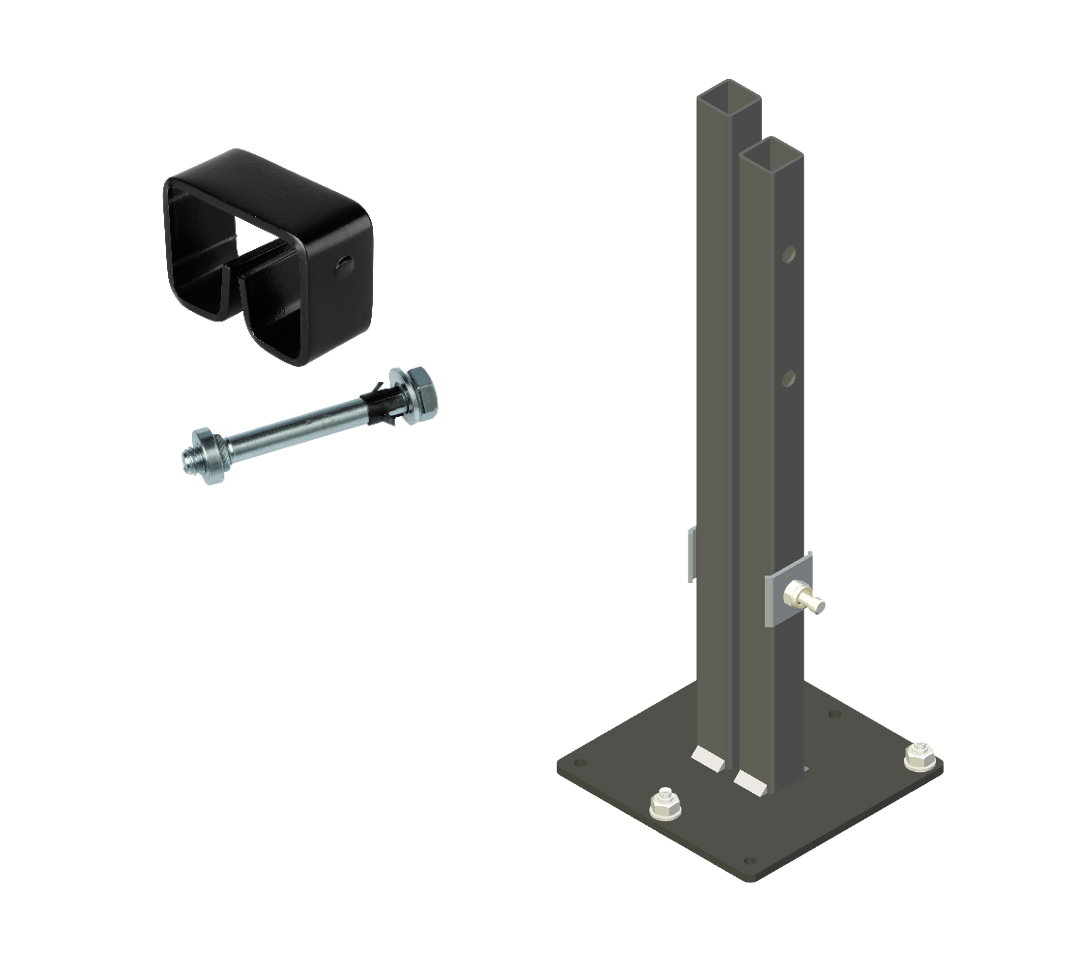

C'est le principal différenciateur du système. Les panneaux FastGuard sont soutenus et fixés par les mêmes bases à fourche avec connexion supérieure : le montage en 3 étapes peut être géré même par un seul opérateur. Le système modulaire permet de reconfigurer le layout de production en réutilisant les mêmes bases et les mêmes panneaux, sans remplacer les composants. Notre Bureau Technique est disponible pour évaluer votre besoin spécifique.

Oui. FastGuard est conçu et testé conformément à la norme EN ISO 14120 et satisfait aux exigences essentielles de la Directive Machines 2006/42/CE. Les modèles 3D CAD pour l'intégration dans le dossier technique de la machine sont téléchargeables gratuitement sur TraceParts.

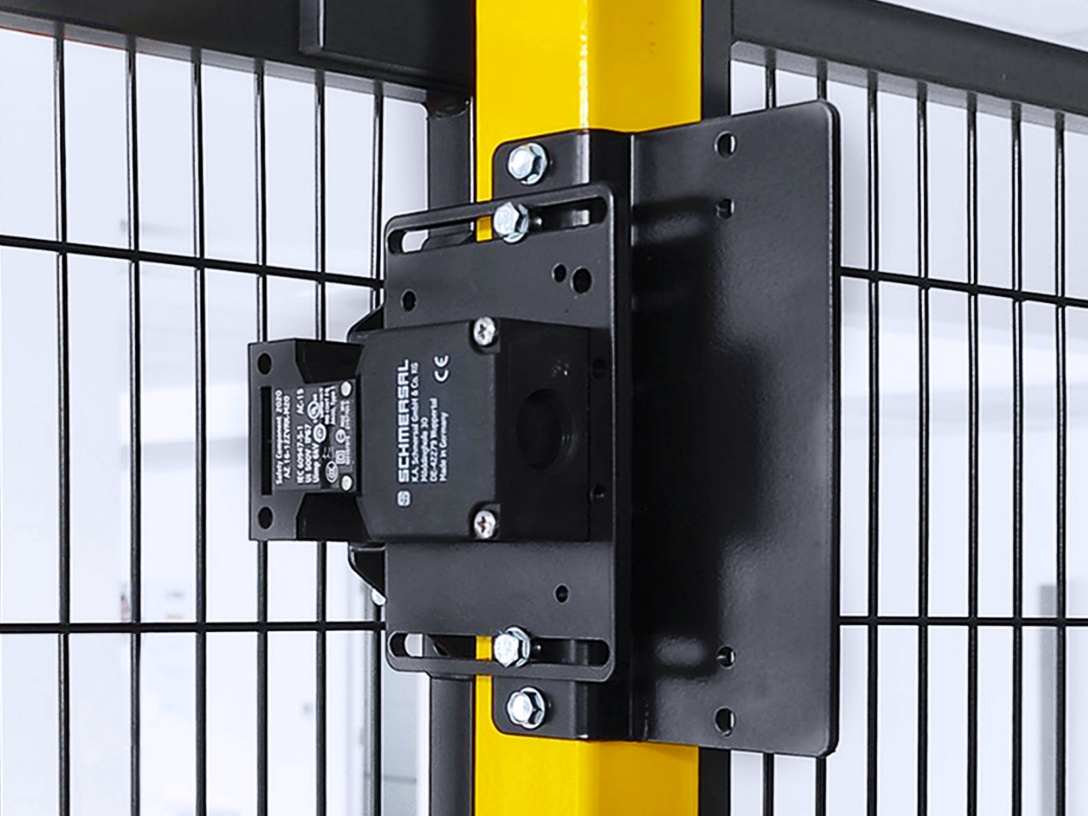

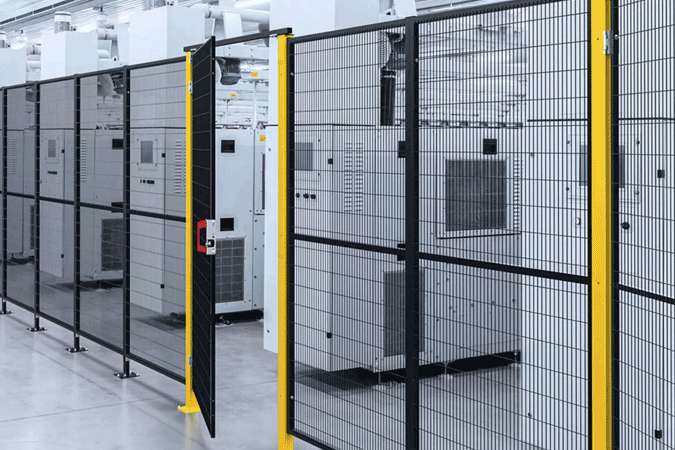

Bien que les panneaux FastGuard soient soutenus par des bases à fourche sans poteaux verticaux, les portes utilisent des poteaux Mix&Match classiques, équipés de trous sur trois côtés prévus pour les charnières, accessoires et ferrures. Les poteaux Mix&Match s'intègrent directement dans le système FastGuard, en conservant la même simplicité d'installation. Les composants sont fournis en kits étiquetés avec les notices de montage incluses. Les portes sont compatibles avec toute la gamme de systèmes de verrouillage Satech, des systèmes à faible PLr jusqu'au Safety Switch de type 4, en fonction du niveau de performance (PLr) déterminé par l'Analyse des Risques.

FastGuard est testé jusqu'à 500 J (cadre 30 mm) et 390 J (cadre 20 mm) selon EN ISO 14120 Annexe C. Si votre Analyse des Risques selon EN ISO 12100 indique des valeurs limitées, FastGuard est la solution adaptée. Pour les cellules avec robots lourds ou projection de matériaux à haute énergie, le système indiqué est ImpactGuard, testé jusqu'à 2200 J.

Non. Les enceintes grillagées industrielles FastGuard, comme tous les Systèmes de Protection Périphérique Satech, sont conçues spécifiquement pour une utilisation en environnements industriels intérieurs. La peinture en poudre standard est adaptée aux espaces fermés comme les ateliers de production et les entrepôts. Pour des exigences particulières de finition ou de protection, il est possible de demander des traitements personnalisés CustomGuard.
