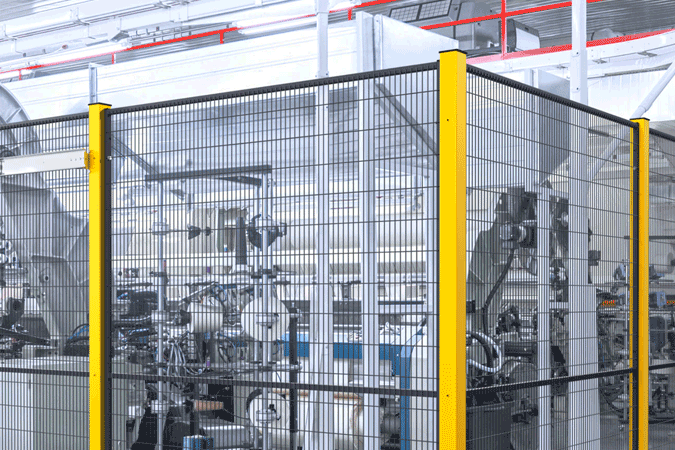

Cloisons grillagées industrielles

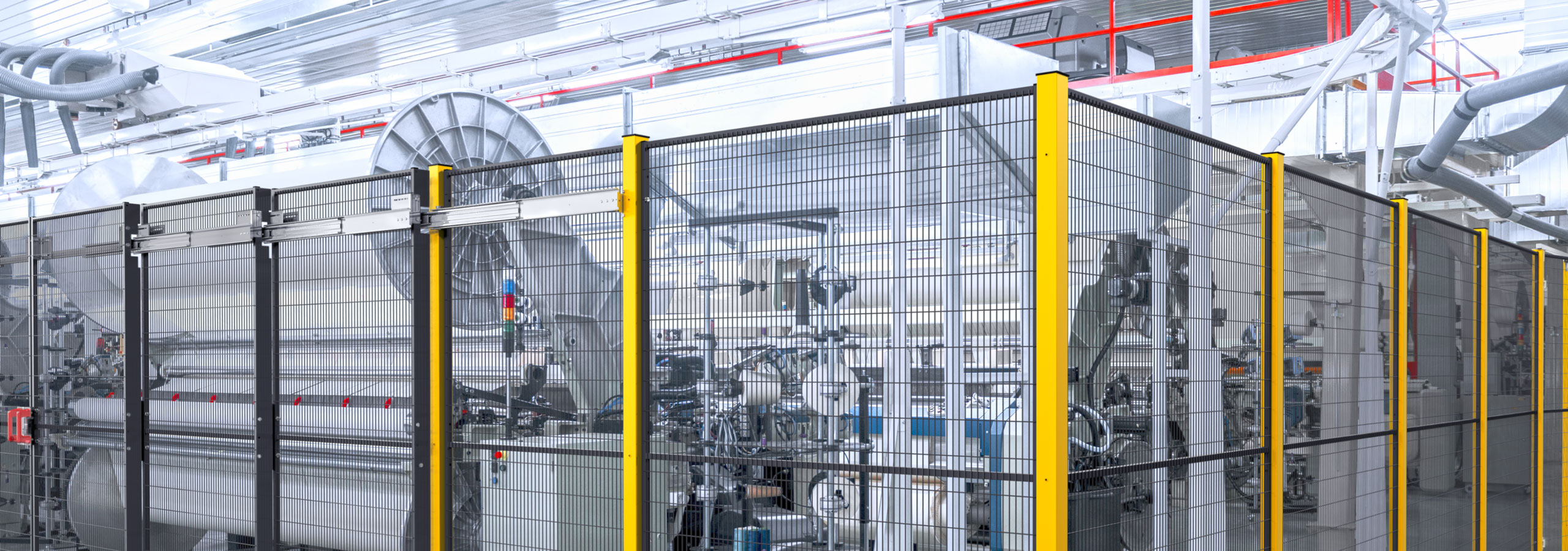

Les cloisons grillagées industrielles sont des systèmes de protection physique qui entourent les machines, robots ou îlots de production automatisée, créant une barrière continue entre les zones dangereuses et les opérateurs.

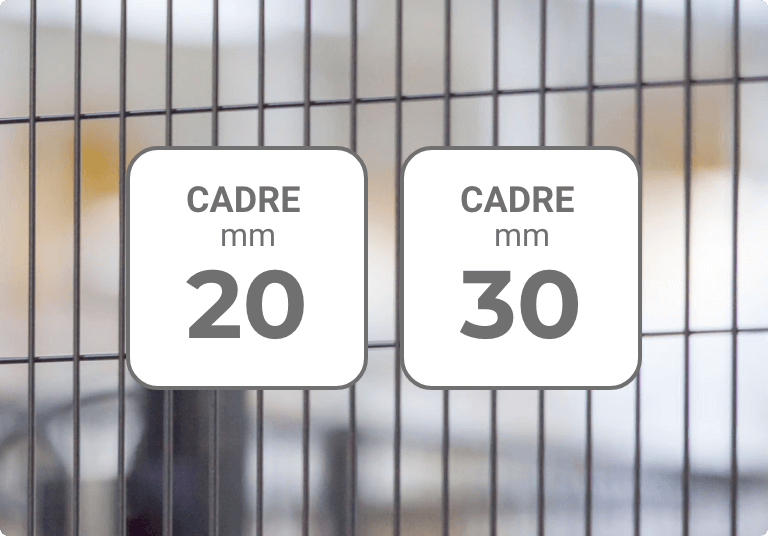

La norme de référence pour leur construction est EN ISO 14120. ImpactGuard est la solution Satech pour les environnements où les protections doivent résister à des impacts élevés : testée jusqu'à 2200 J avec des poteaux de 40 mm et de 60 mm, tous deux avec cadre 20x20, et 2600 J avec des poteaux de 60 mm et cadre 30x30, selon EN ISO 14120 Annexe C.

ImpactGuard est conçu pour les environnements à risque d'impact élevé : fonderies et estampage, cellules robotisées de soudage ou d'assemblage lourd, îlots avec robots industriels à forte puissance et, en général, environnements où les protections sont exposées à des chocs répétés ou des forces dynamiques importantes.

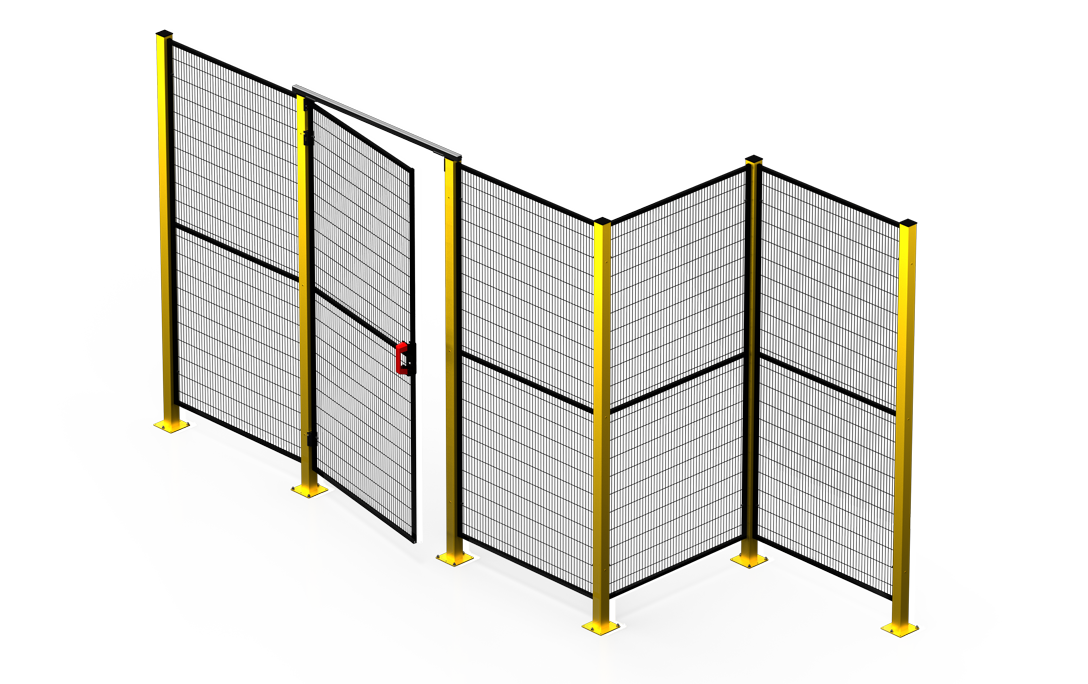

La structure à poteaux à vis imperdables maintient la tenue structurelle même dans des conditions d'utilisation intensive.

Les poteaux de 40 mm supportent des hauteurs jusqu'à 2620 mm et une résistance jusqu'à 2200 J : solution standard pour la majorité des applications à fort impact.

Les poteaux de 60 mm permettent des hauteurs jusqu'à 3180 mm et une résistance jusqu'à 2200 J avec cadre 20x20, et jusqu'à 2600 J avec cadre 30x30, indiqués pour les installations critiques ou les environnements où il est nécessaire d'empêcher également la projection d'objets vers le haut.

Pour des hauteurs inférieures à 2620 mm et un risque non extrême, les poteaux de 40 mm constituent le choix le plus économique sans compromis sur la sécurité.

Une protection fixe ne peut pas rester en position sans que les moyens de fixation soient retirés. Les vis et boulons doivent rester solidaires du panneau ou du poteau pour éviter qu'ils ne tombent dans les engrenages.

Le système de vis imperdables ImpactGuard est conçu pour répondre à cette exigence de EN ISO 14120 point 5.3.9, en maintenant tous les composants de fixation solidaires de la structure même lors des opérations de démontage pour maintenance.

La sécurité périphérique dans les cellules robotisées désigne l'ensemble des barrières physiques qui isolent la zone de travail du robot, empêchant l'accès accidentel pendant les cycles automatiques, conformément à la norme EN ISO 10218-2 (exigences de sécurité pour les systèmes robotiques industriels).

ImpactGuard est conçu pour les environnements à risque d'impact élevé, y compris les cellules robotisées. L'évaluation de la solution adaptée à l'application spécifique nécessite néanmoins une Analyse des Risques au sens d'EN ISO 10218-2.

ImpactGuard est testé jusqu'à 2200 J (poteaux de 40 mm et poteaux de 60 mm, tous deux avec cadre 20x20) et 2600 J (poteaux de 60 mm avec cadre 30x30) selon EN ISO 14120 Annexe C.

Les forces d'impact pertinentes pour le choix du système sont de deux types : celle provenant de l'extérieur (minimum normatif 115 J, personne d'environ 90 kg tombant contre la protection) et celle provenant de l'intérieur (matériau projeté par l'opération). Pour déterminer la valeur correcte pour votre application spécifique, une Analyse des Risques selon EN ISO 12100 est indispensable.

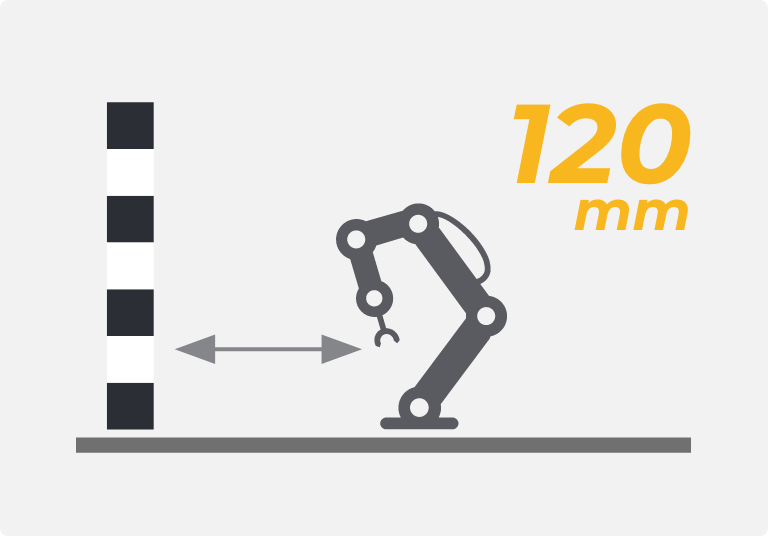

Grâce à la conformation de ses panneaux grillagés avec cadre, ImpactGuard peut être installé à une distance minimale de 120 mm du danger.

Cette distance est permise par l'ouverture de maille de 17 x 97 mm, dimensionnée pour empêcher d'atteindre les zones dangereuses à travers le panneau selon EN ISO 13857, paragraphe 4.2.4.1.

L'ouverture de maille seule n'est toutefois pas suffisante pour définir le positionnement correct de la protection : la norme EN ISO 13857 établit que la hauteur du point dangereux doit également être prise en compte. Pour déterminer précisément la hauteur de la protection et la distance de sécurité, une Analyse des Risques menée selon EN ISO 12100 est indispensable.

Les cloisons grillagées industrielles ImpactGuard nécessitent des vérifications périodiques tous les trois mois, avec une attention particulière pour les installations soumises à des vibrations ou des chocs fréquents.

La vérification comprend le serrage des fixations à vis imperdables et le contrôle de l'intégrité des panneaux grillagés après d'éventuels impacts.

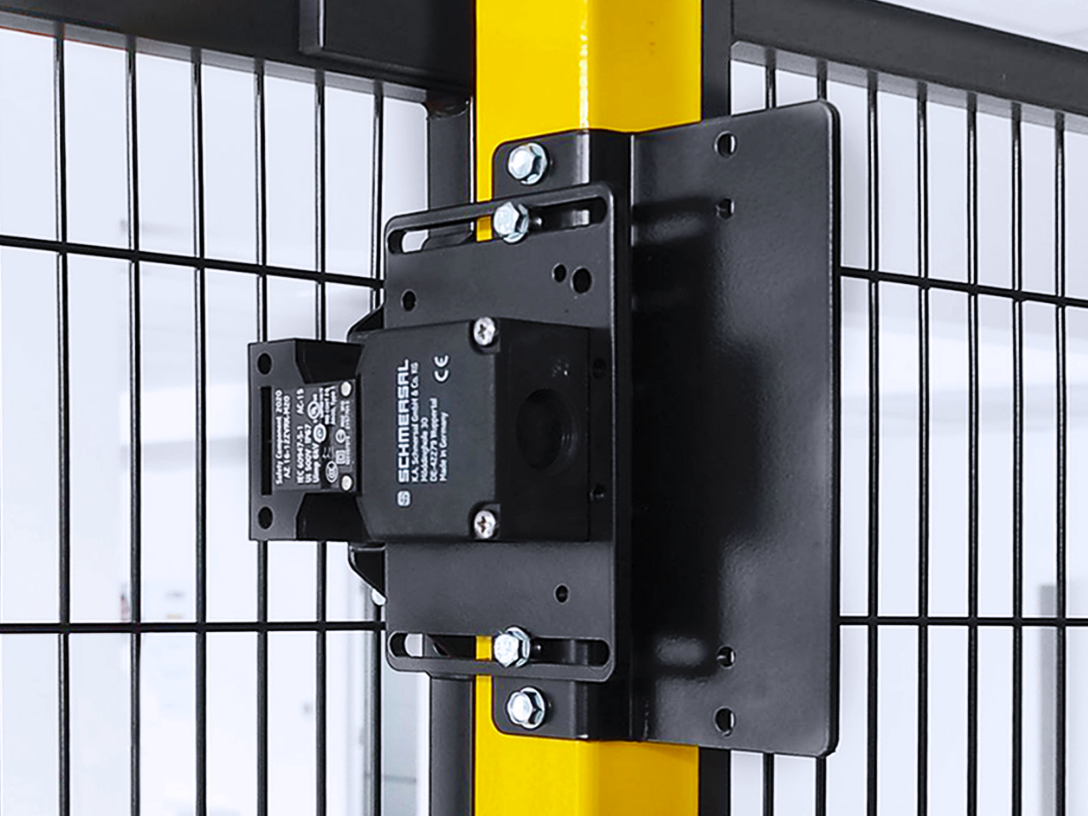

Pour les installations qui intègrent des Safety Switch ou des interverrouillages de sécurité, le programme de maintenance doit inclure la vérification du bon fonctionnement des dispositifs selon EN ISO 14119 et la fiche du fabricant. Les composants endommagés doivent être remplacés immédiatement pour maintenir le degré de résistance aux impacts de 2200 J.

La maintenance périodique est une exigence prévue par la Directive Machines 2006/42/CE et par le Nouveau Règlement Machines (UE) 2023/1230.

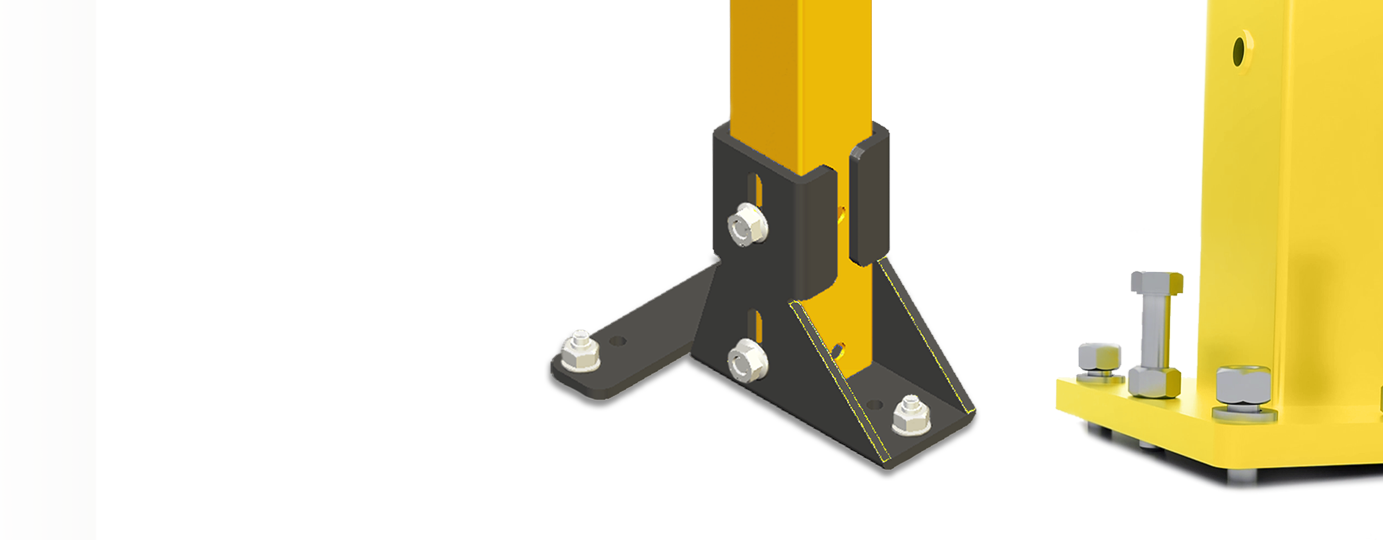

Ces cloisons grillagées industrielles ImpactGuard peuvent être installées sur des sols particuliers grâce à la contre-plaque au sol, disponible en deux versions : zinguée pour caillebotis d'une épaisseur jusqu'à 30 mm, et en acier à souder pour les surfaces métalliques où il n'est pas possible ou conseillé de percer.

Les deux versions sont compatibles avec les poteaux de 40 mm et de 60 mm du système.
