Modifier une cloison grillagée : les accessoires qui simplifient les rétrofits et les extensions

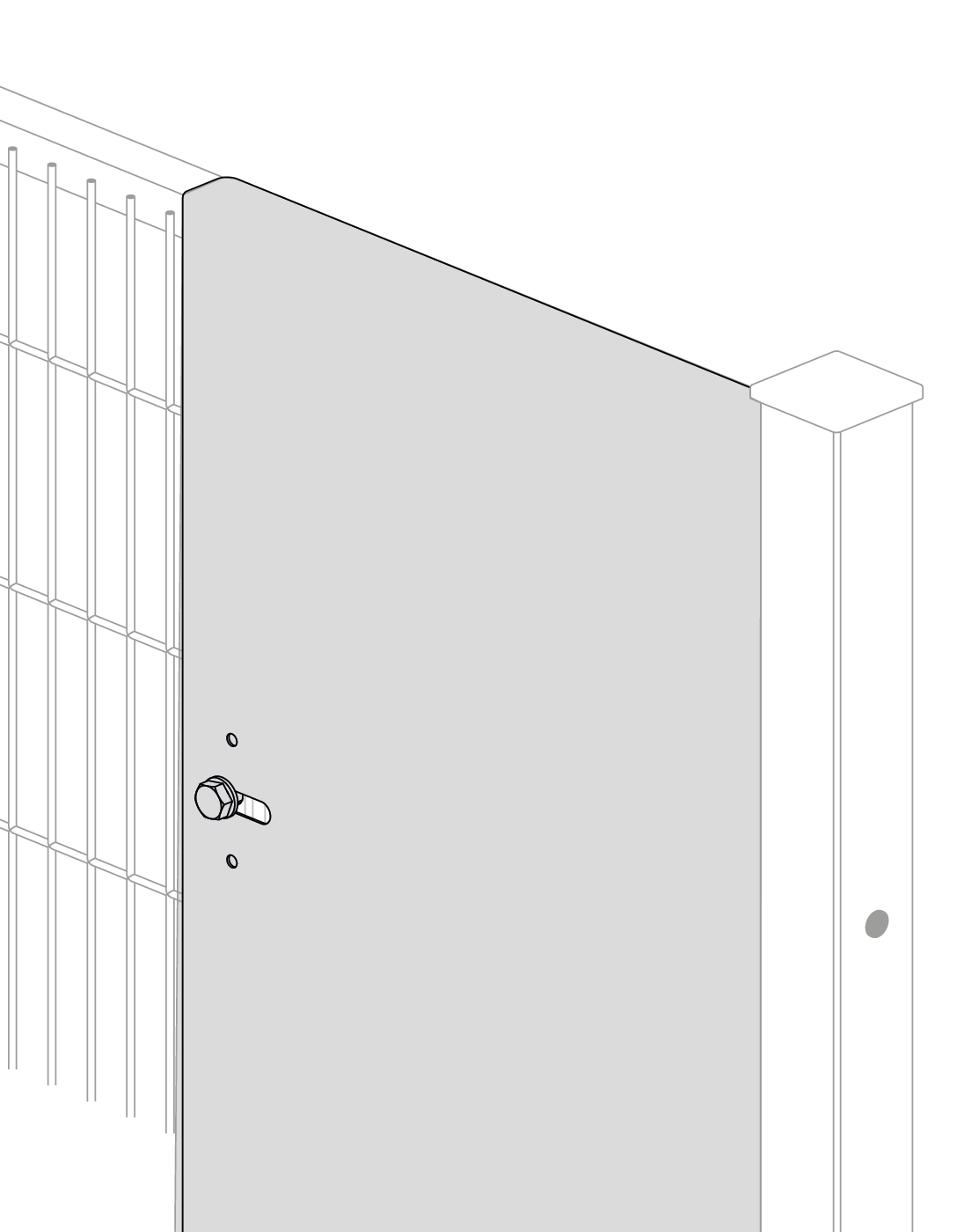

Il arrive souvent qu'un nouvel agencement laisse des espaces découverts le long du périmètre. Il suffit de déplacer un poteau de quelques centimètres, pour faire de la place à une nouvelle machine, pour qu'une fente se crée entre deux panneaux : dans ce cas, à l'intérieur du périmètre, on peut recourir à l'extension de panneau en tôle Satech, qui se fixe directement au poteau et récupère, de façon réglable, jusqu'à 240 mm à l'horizontale sur les panneaux avec cadre 20x20 mm et FullSteel.

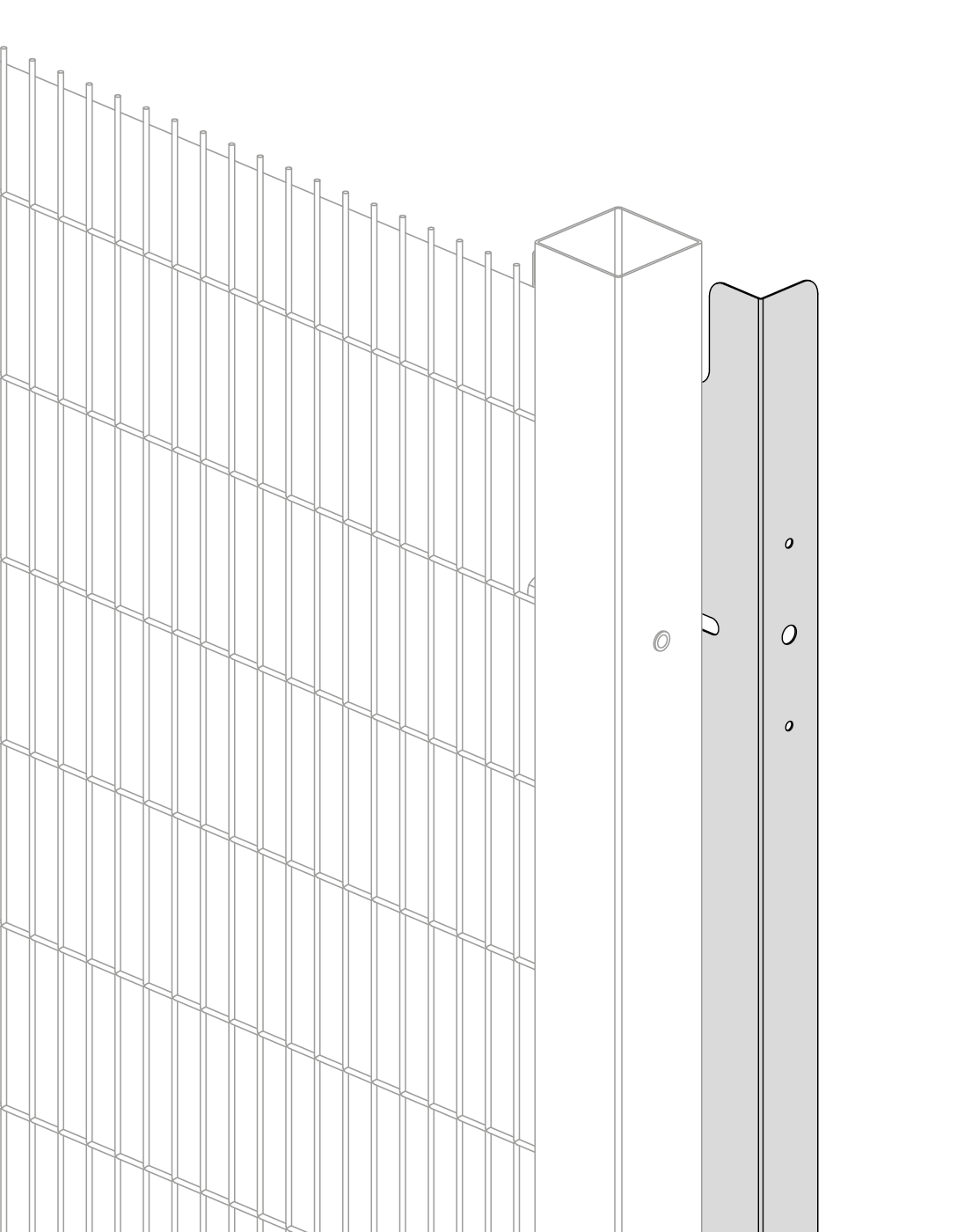

Le cas est différent lorsque l'espace découvert se trouve au contraire en bordure du périmètre, entre le dernier poteau et un mur ou un pilier. Ici, la meilleure solution est la plaque de remplissage verticale, disponible en hauteurs comprises entre 1640 et 3200 mm, qui comble l'espace entre le poteau terminal et la structure fixe et empêche l'accès à la zone dangereuse avec les membres.

Le problème n'est pas toujours une distance à combler : parfois, c'est tout le tracé de la clôture qui doit changer de direction. Cela arrive, par exemple, lorsque l'introduction d'un nouvel îlot de travail ou d'un convoyeur oblige la protection à contourner l'obstacle selon un angle différent de l'angle d'origine.

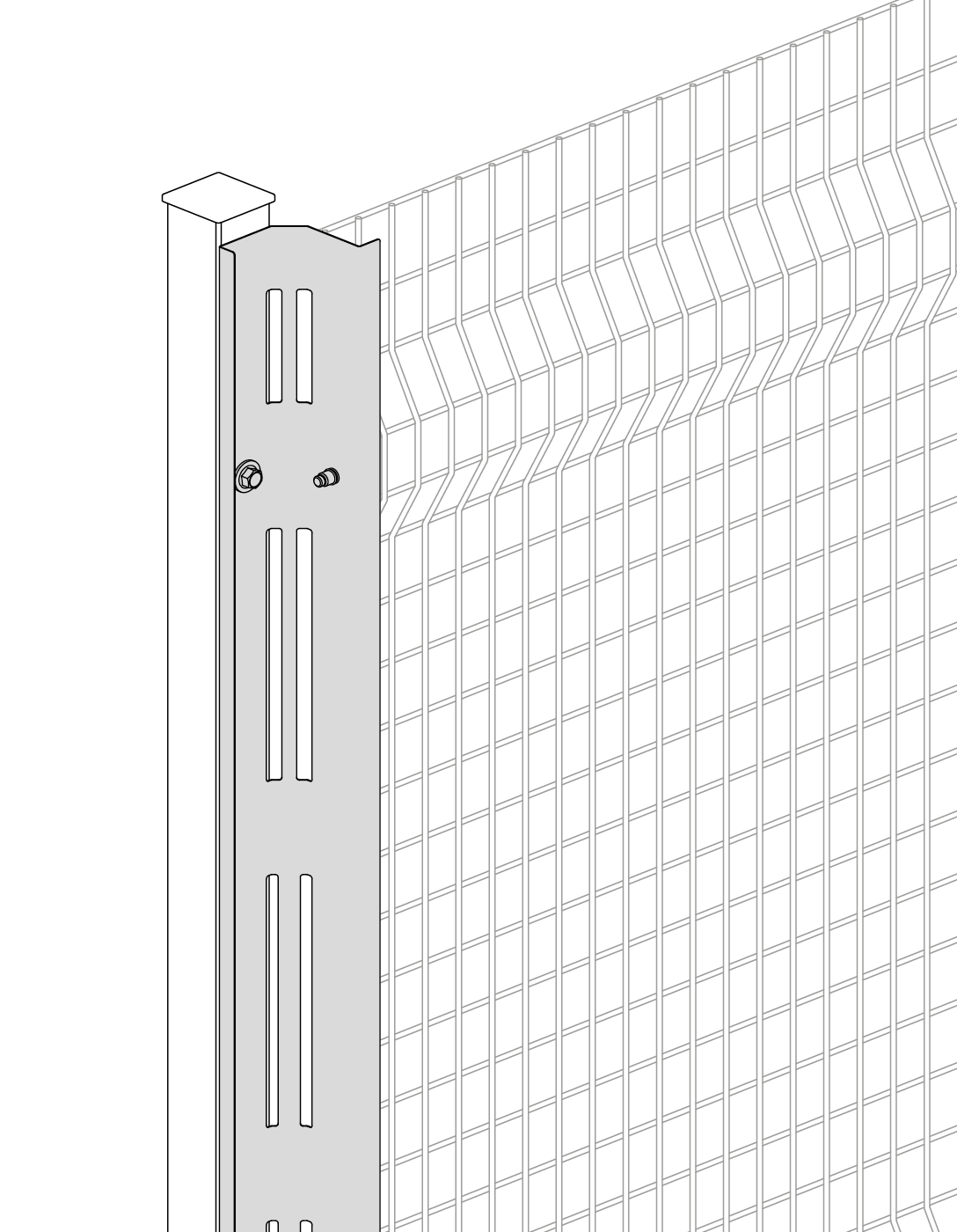

Dans ces cas, entrent en jeu les jonctions pour angle variable Satech : des platines à fixer par vis au poteau et au panneau, capables de créer des inclinaisons comprises entre 25° et 90° pour les systèmes sans cadre, et entre 45° et 135° pour les panneaux avec cadre de 20 et 30 mm.

Il existe des situations où les panneaux doivent rester parfaitement alignés, mais où il n'est pas possible d'insérer un poteau à l'endroit prévu. Cela se produit, par exemple, lorsque des goulottes au sol, des tuyauteries d'installation ou d'autres éléments structurels occupent précisément l'espace nécessaire à l'appui. Dans ces cas, renoncer à la continuité de la protection n'est pas une option.

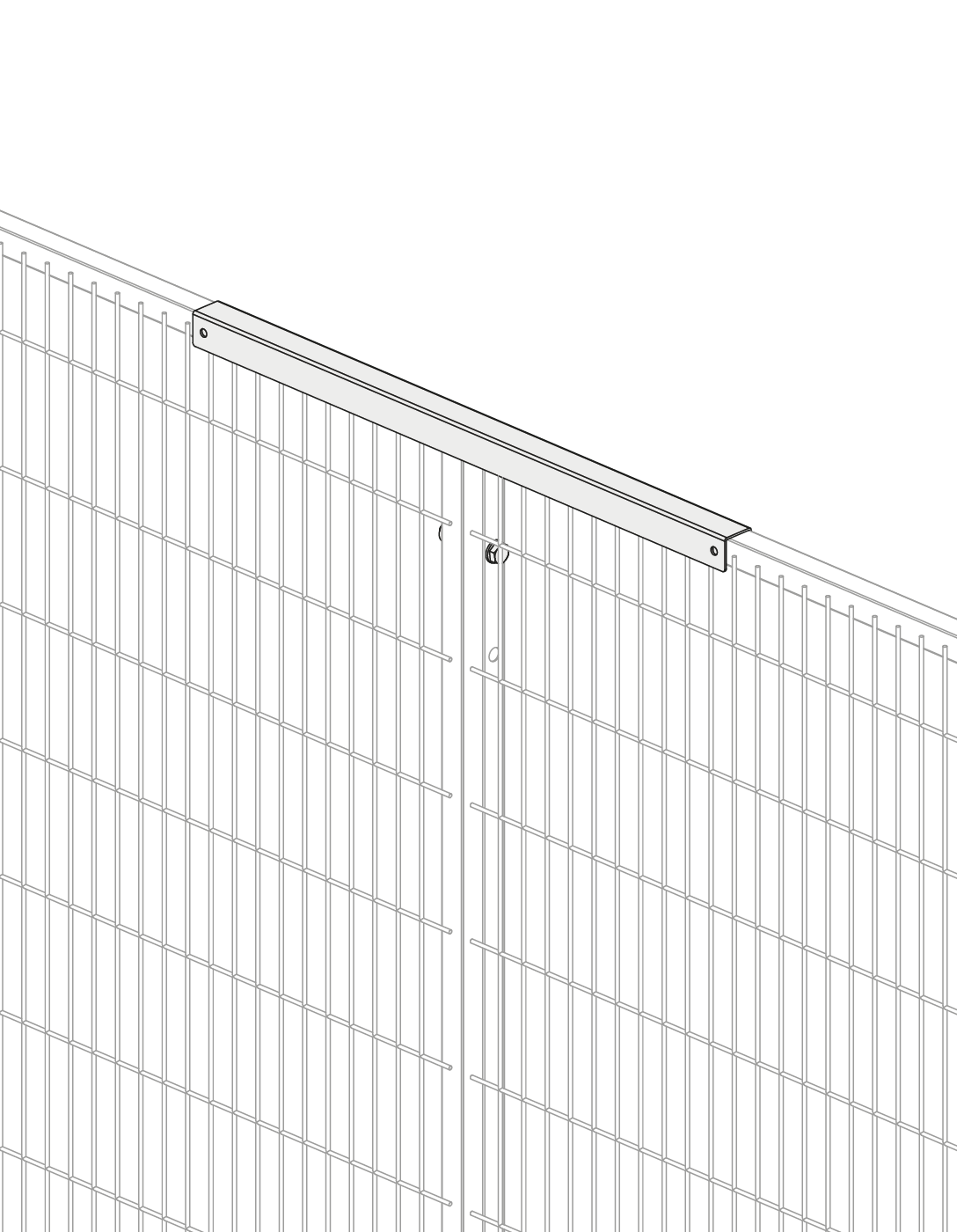

À cette fin, il est possible d'utiliser la jonction linéaire renforcée Satech, qui relie les deux panneaux dans leur partie supérieure et ne nécessite aucun appui au sol. Là encore, l'accessoire est compatible avec les panneaux avec cadre de 20 et 30 mm.

Une autre situation récurrente concerne les contrôles périodiques : un technicien doit atteindre un point de la machine pour une inspection ou pour prélever des échantillons dans le cadre du contrôle statistique des processus, et le panneau de protection bloque complètement l'accès à ce point. À cela s'ajoutent les situations d'urgence : dans une papeterie, par exemple, il peut arriver de devoir intervenir rapidement sur une bobine de papier qui s'est bloquée, mais là aussi la protection gêne l'accès.

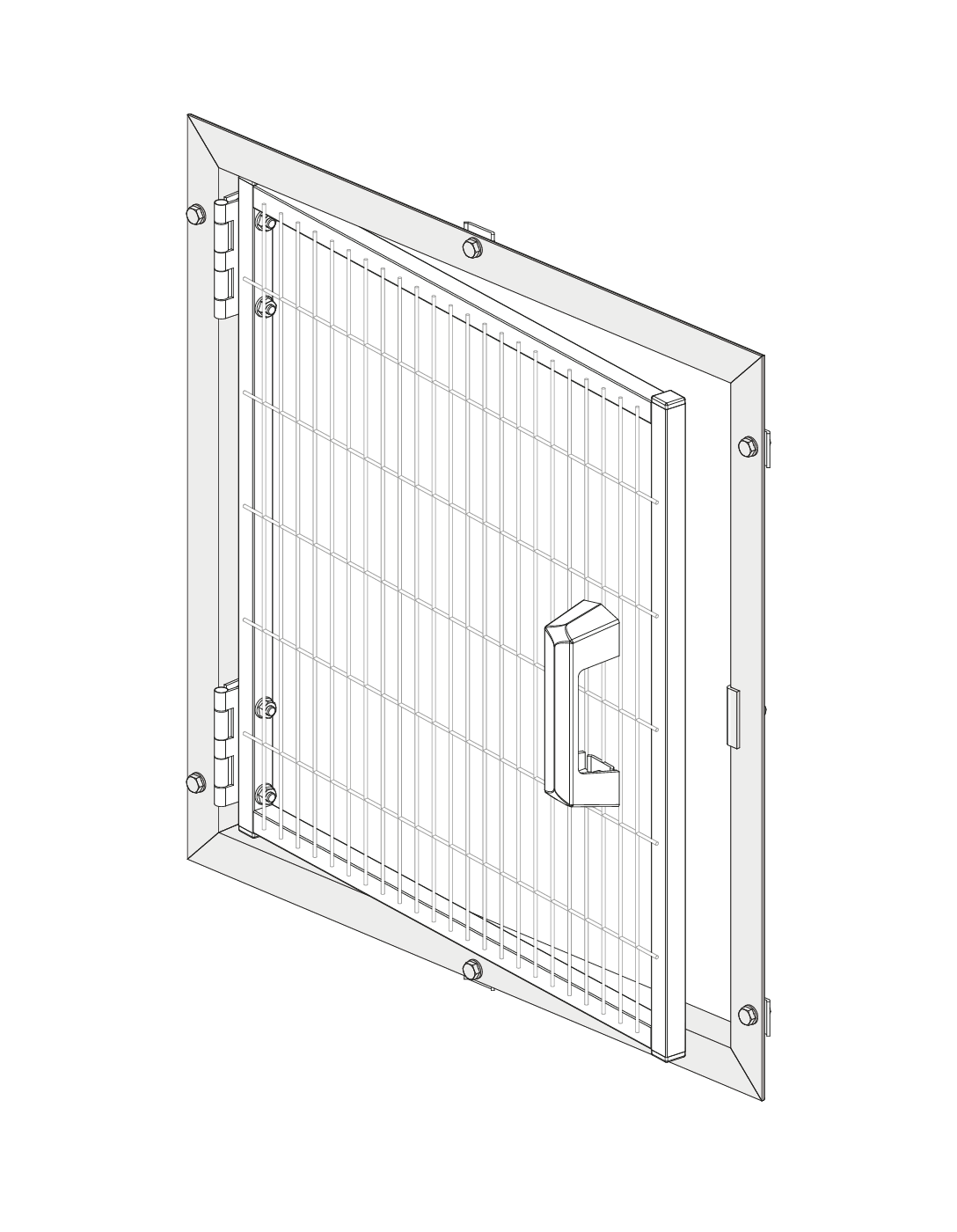

Dans les deux cas, ouvrir un passage entier non contrôlé représenterait un risque supplémentaire. La réponse à ces besoins est la fenêtre guichet Satech, qui ménage une ouverture de 400×400 mm ou 600×600 mm directement dans les panneaux avec cadre de 20 et 30 mm, et qui peut être associée à des interrupteurs de sécurité et des dispositifs d'interverrouillage selon l'évaluation des risques.

Les dimensions standard des panneaux ne coïncident pas toujours avec l'espace effectivement disponible en largeur : suite à des modifications de l'agencement, il peut arriver qu'il faille un panneau plus étroit que celui de série.

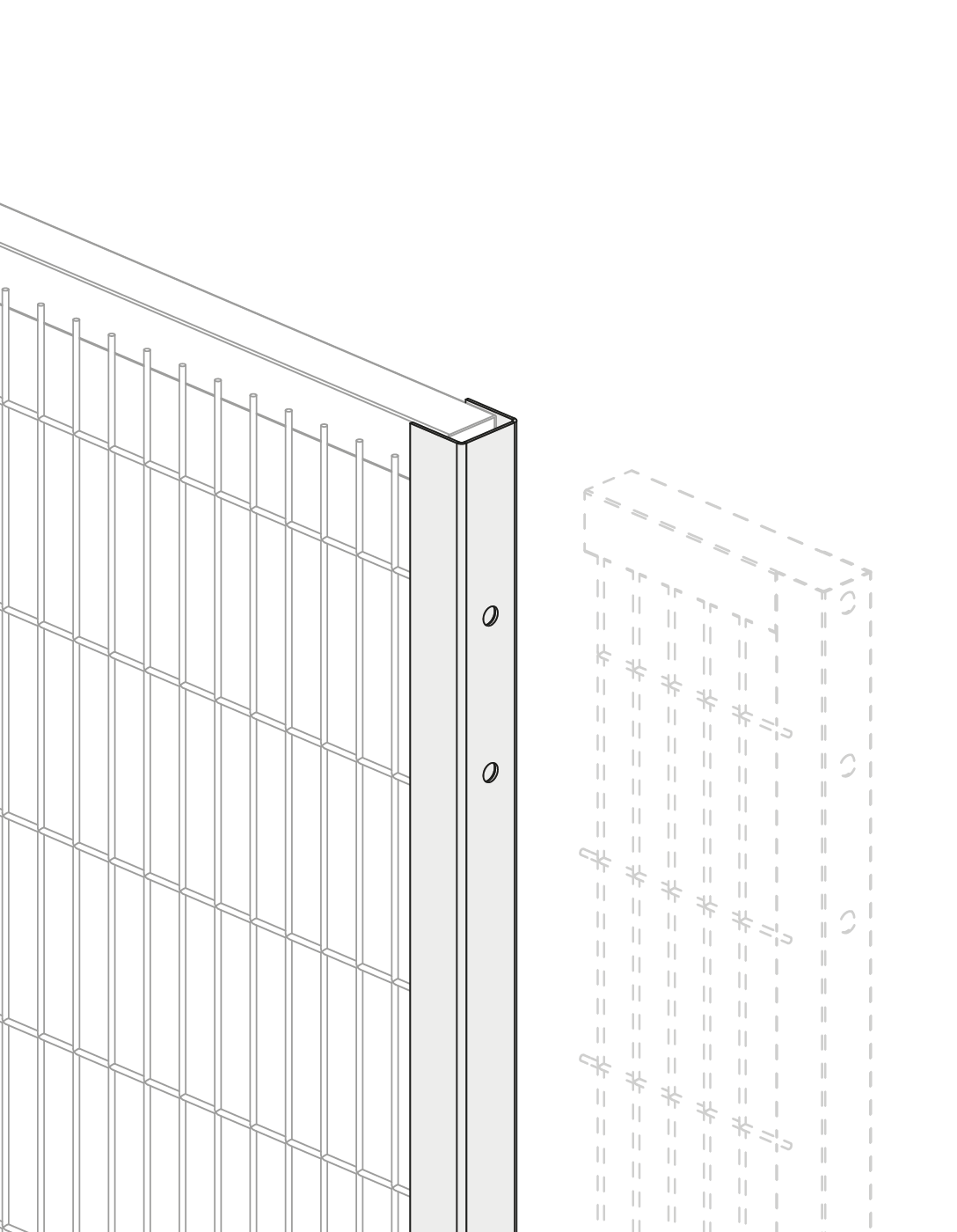

Le kit de découpe Satech, composé d'un tube de fermeture, d'un profil en U et de vis autoperforantes, est conçu pour redimensionner le panneau directement sur place, de façon simple et intuitive. Après la découpe, les éléments du kit reconstituent correctement le bord, de sorte que le panneau existant peut être réutilisé. Il est disponible pour les panneaux avec cadre de 20 et 30 mm.

Chaque fois qu'un panneau est coupé ou découpé sur site pour l'adapter à un besoin particulier, il reste un bord découvert : un profil métallique non protégé, potentiellement coupant, qui représente un risque pour les personnes travaillant à proximité.

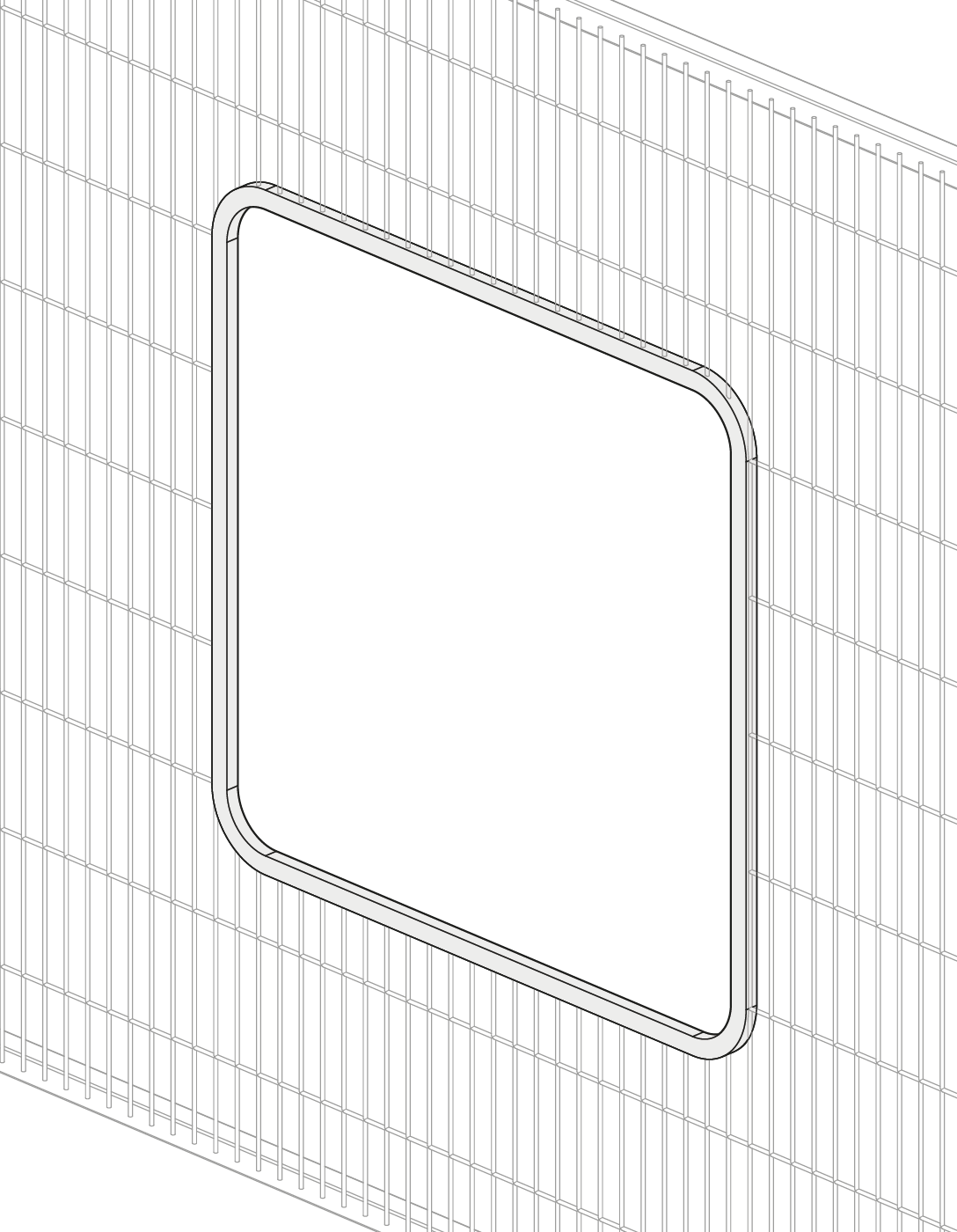

Le joint en caoutchouc Satech, renforcé par une âme interne en acier, épouse le profil coupé et en complète la finition. C'est l'accessoire qui permet de gérer de façon ordonnée les adaptations réalisées sur site, en maintenant une continuité visuelle et fonctionnelle avec le reste de la protection.

Même lorsque le périmètre suit correctement le nouvel agencement, il peut subsister un interstice entre le panneau et le sol : un espace facile à sous-estimer, mais qui, du point de vue de la sécurité, constitue un point d'accès à la zone dangereuse. La norme EN ISO 13857 définit les distances de sécurité à respecter pour empêcher d'atteindre les zones dangereuses à travers ce type d'ouverture. De toute évidence, un vide non conforme peut compromettre l'efficacité de toute la protection.

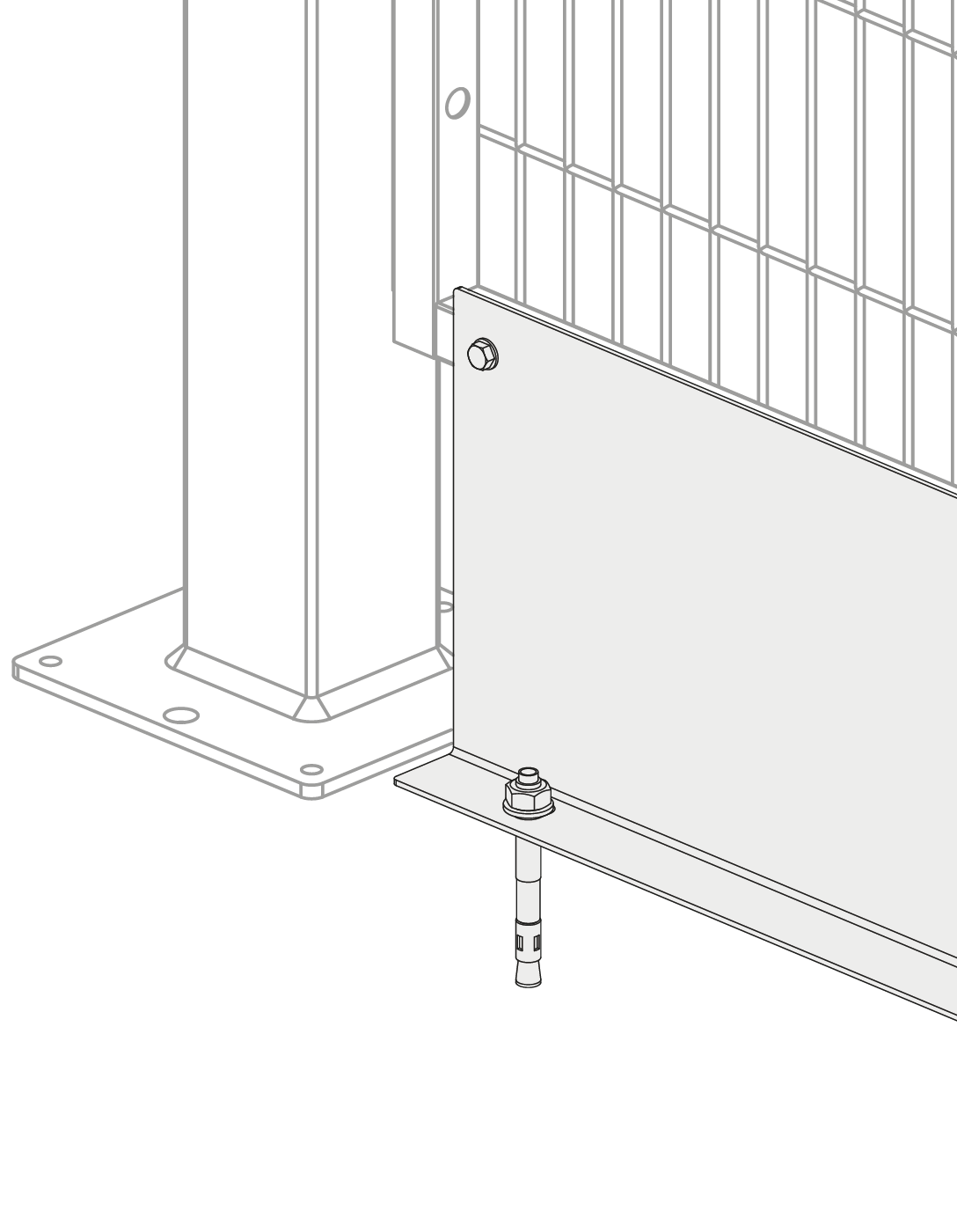

La plaque de remplissage horizontale Satech ferme cet espace entre le panneau et le sol, afin d'empêcher tout type d'accès et de limiter l'échappement des résidus d'usinage.
